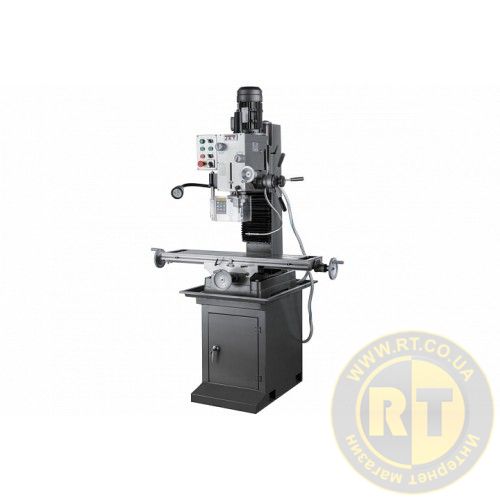

Фрезерно-свердлильний верстат JET JMD-45L

Фрезерно-свердлильний верстат JETJMD-45L

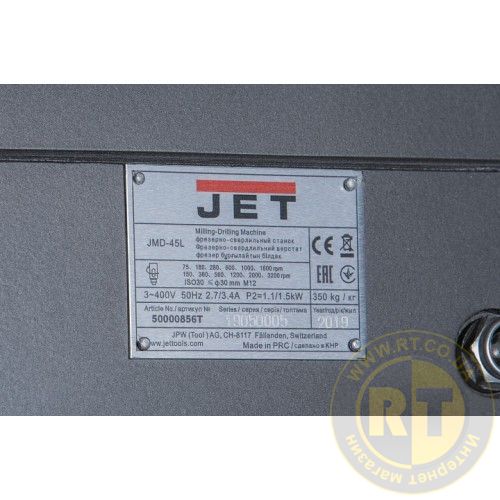

Робочі параметри

• Максимальний діаметр кінцевої фрези, мм 32
• Напруга, 400
• Довжина, мм 1090
• Розміри стільця по осях X та Y, мм 800 x 240
• Ширина, мм 785
• Ширина Т-подібного паза столу, мм 23.14
• Висота, мм 1120
• Маса, кг 350
• Діапазон нахилу голови, град. ±90˚
• Довжина в упаковці, см 85
• Шпиндельний конус ISO30
• Ширина в упаковці, см 76
• Хід столу по осі X та Y, мм 560x190
• Відстань від шпинделя до столу, мм 460
• Висота в упаковці, см 115
• Хід пінолі шпинделя, мм 120
• Маса в упаковці, кг 380
• Потужність двигуна, кВт 1,1/1,5
• Частота обертання шпинделя, об/хв I - 75, 180, 280, 600, 1000, 1600 II - 150, 360, 560, 1200, 2000, 3200
• Максимальний діаметр свердління чавун, мм 45
• Максимальний діаметр свердління сталь, мм 32
• Максимальний діаметр торцевої фрези, мм 80

Особливості :

• Важка основа та потужна вертикальна стійка із сірого чавуну.
• Напрямні робочого столу типу Ластівчин хвіст
• Потужний двигун асинхронний 1,5 кВт
• Редукторне перемикання частоти обертання шпинделя з широким діапазоном вибору швидкостей
• Шпиндельний конус ISO30

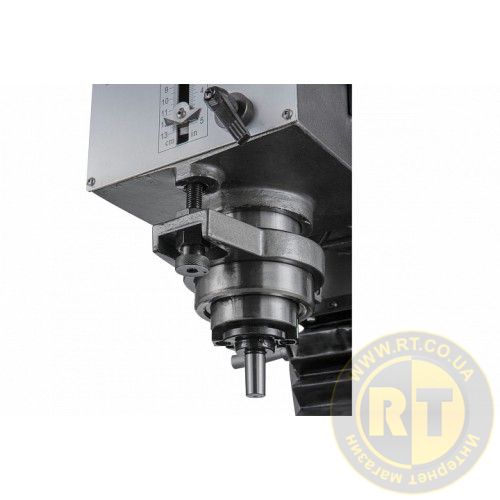

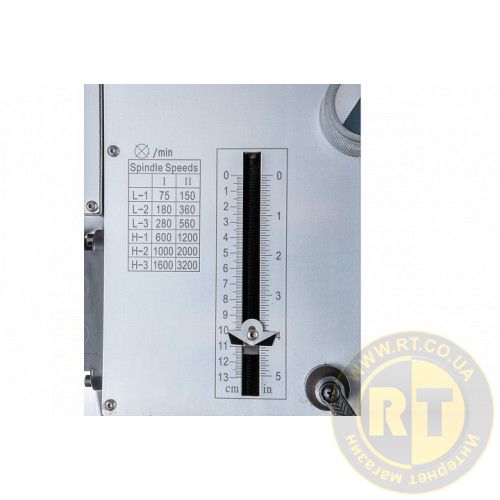

• Обмежувач глибини свердління
• Мікро подача осі Z

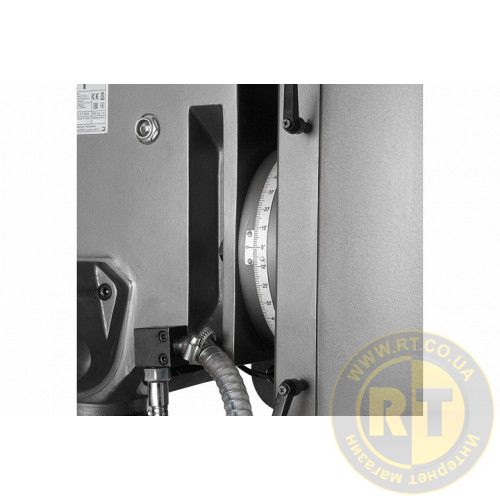

• Нахил фрезерної голови ліворуч, праворуч ±90°

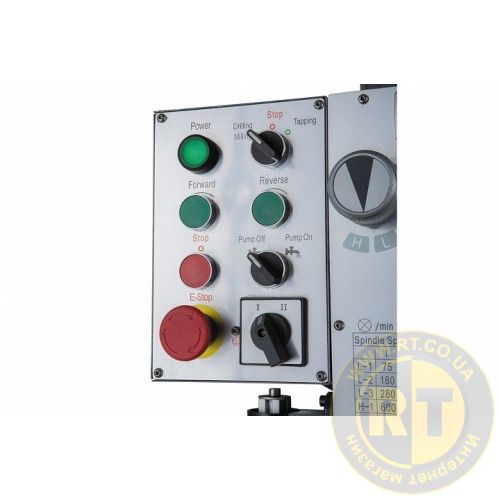

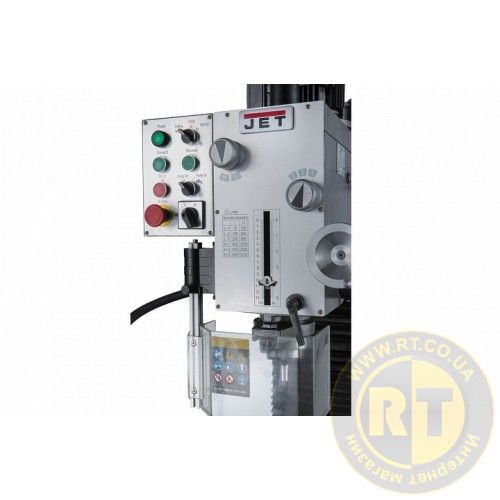

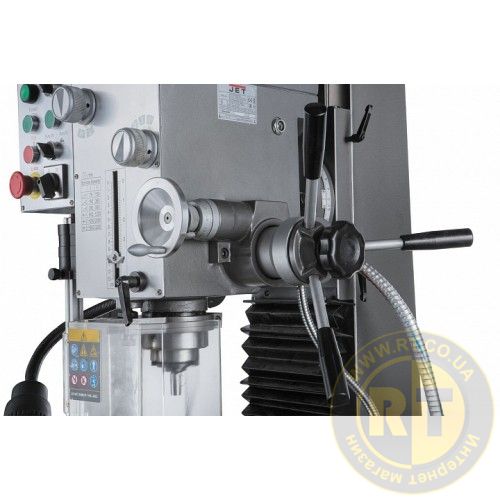

• Центральна панель керування
• Режим нарізки різьблення, з автоматичним включенням реверсу

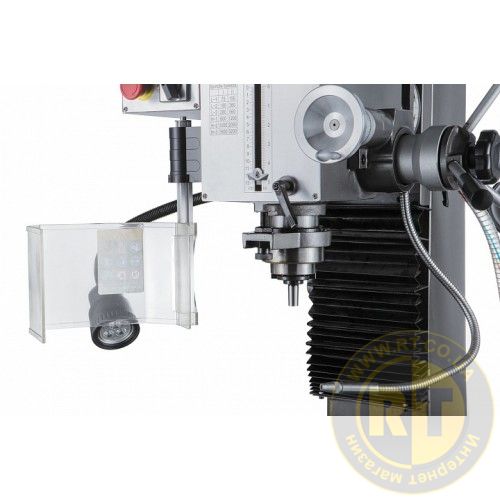

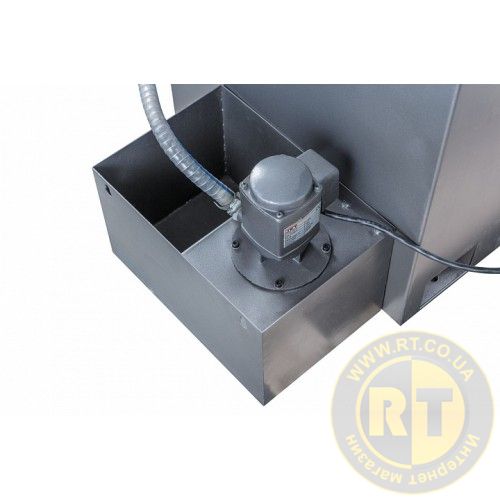

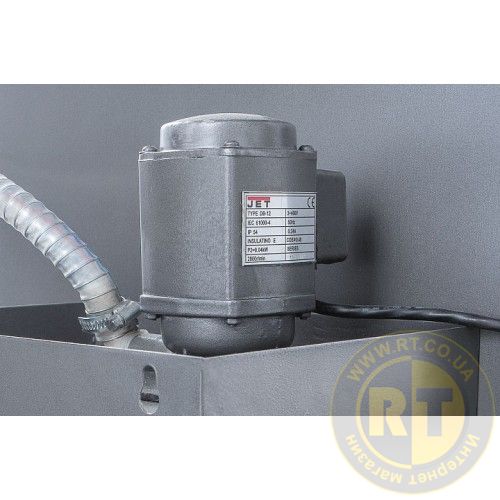

• Системи подач СОЖ у зону різання

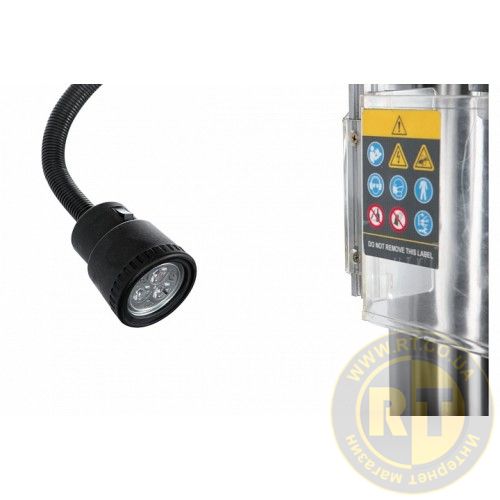

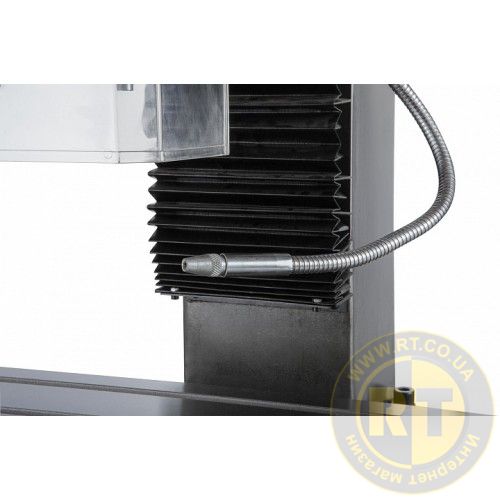

• Лампа місцевого освітлення

Фрезерно-свердлильний верстат JMD-45L є універсальним типом верстатного обладнання, яке випускає компанія JET.
Модель розрахована на виконання повного спектру фрезерних та свердлувальних робіт, нарізування різьблення, виконання інших технологічних операцій.
Устаткування розроблене для індивідуального використання, придатне для виробничого циклу. Потужний двигун та сама конструкція верстата розраховані на тривалі режими обробки.
Верстат має потужну литу станину із сірого чавуну. Масивна стійка доповнює міцність та стійкість усієї конструкції.

Для розширення завдань обробки заготовок фрезерна головка верстата має можливість повороту вліво/право на 90 0 полегшуючи технологічні маніпуляції в процесі обробки.
Верстат оснащений функцією контролю за глибиною свердління, підвищуючи якість обробки та продуктивність.

Фрезерно-свердлильний верстат цієї моделі має конструкцію, розраховану виконання великого обсягу роботи з обробці заготовок.
Верстат оснащений шпинделем з конусом ISO30 із затискною тягою М12. Хід пінолі шпинделя становить 120 мм.
Верстат забезпечує нормальну роботу з різальними інструментами, максимальний діаметр яких становить при свердлінні сталі до 32 мм і чавуну до діаметра 45мм, при фрезеруванні кінцевою фрезою до 32мм і фрезою торцевою до 80 мм.

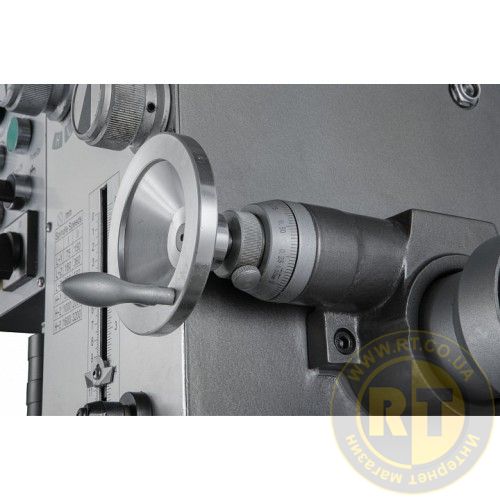

Обладнання дозволяє проводити обертання шпинделя в обох напрямках, праворуч та ліворуч. Наявність мікрометричної подачі дозволяє встановити інструмент на потрібну глибину в ручному режимі. Максимальний виліт шпинделя становить 120 мм.

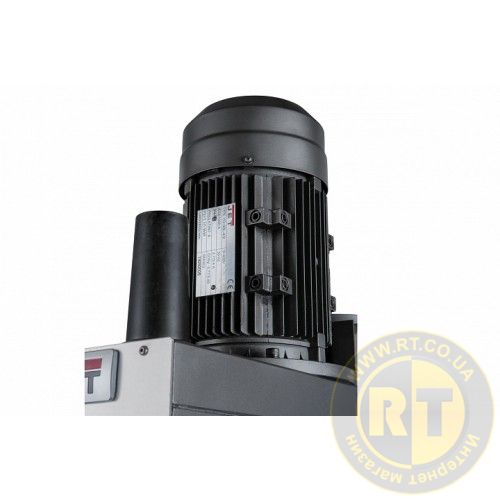

Модель обладнана потужним асинхронним електродвигуном – 1,1/1,5 кВт, що забезпечує частоту обертання шпинделя у 2-х діапазонах 75-1600 об/хв та 150-3200 об/хв.

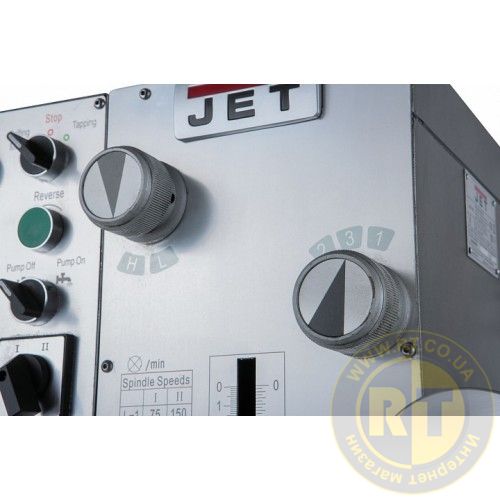

Верстат оснащений коробкою швидкостей для вибору необхідної частоти обертання по 6 швидкостей у кожному з двох діапазонів. Функція увімкнення реверсу шпинделя дозволяє робити нарізку різьблення.

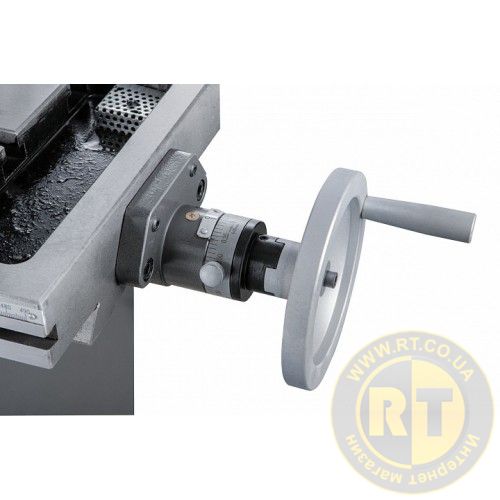

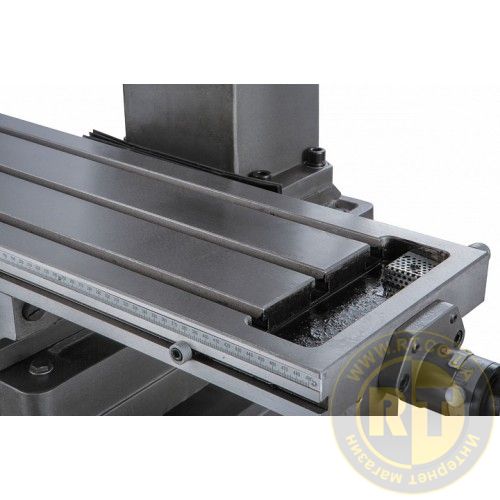

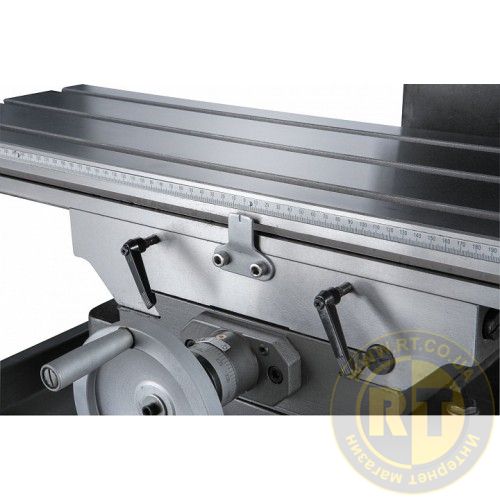

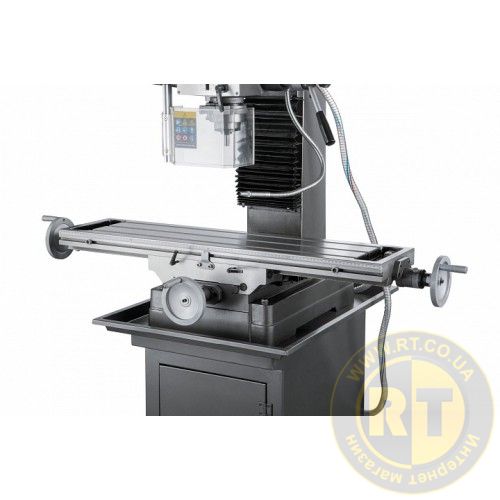

Модель JMD-45L оснащена робочим столом розміром 800 x 240мм, який переміщується напрямним типу хвіст ластівки та має можливість переміщення по осях X, Y на величину 560мм та 190 мм відповідно.

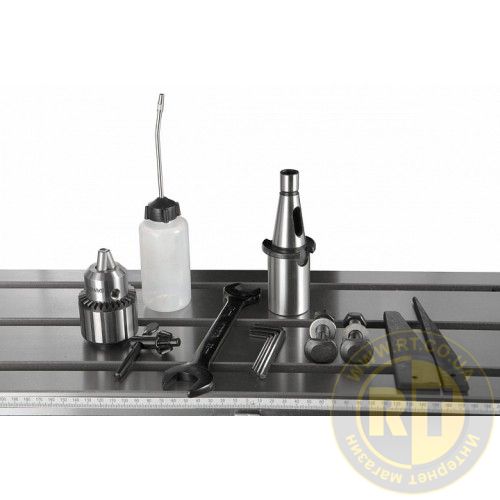

На столі є три Т-подібні пази шириною 14 мм для закріплення деталей прихватами або встановлення лещат та інших пристроїв. Загальна вага верстата складає 350кг/
