Фрезерно-свердлильний верстат JET JMD-50LPFD

Фрезерно-свердлильний верстат JETJMD-50LPFD

Робочі параметри

• Максимальний діаметр кінцевої фрези, мм 32
• Напруга, 400
• Довжина, мм 1250
• Розміри стільця по осях X та Y, мм 1000 x 240
• Ширина, мм 960
• Ширина Т-подібного паза столу, мм 23.14
• Висота, мм 1320
• Автоматична подача пенолі, мм/про 0,1/0,18/0,26
• Маса, кг 380
• Діапазон нахилу голови, град. ±90˚
• Довжина в упаковці, см 90
• Шпиндельний конус ISO30
• Ширина в упаковці, див.
• Хід столу по осі X та Y, мм 760 х 190
• Відстань від шпинделя до столу, мм 450
• Висота в упаковці, см 115
• Хід пінолі шпинделя, мм 120
• Маса в упаковці, кг 410
• Потужність двигуна, кВт 1,1/1,5
• Частота обертання шпинделя, об/хв I - 75, 180, 280, 600, 1000, 1600 II - 150, 360, 560, 1200, 2000, 3200
• Максимальний діаметр свердління чавун, мм 45
• Максимальний діаметр свердління сталь, мм 32
• Максимальний діаметр торцевої фрези, мм 80

Особливості :

• Важка основа та потужна вертикальна стійка із сірого чавуну.
• Напрямні робочого столу типу Ластівчин хвіст
• Потужний двигун асинхронний 1,5 кВт

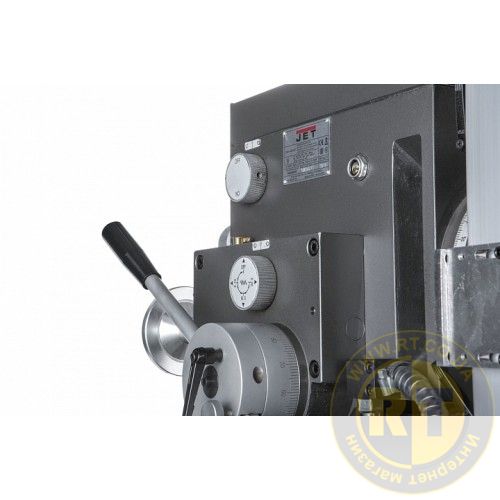

• Редукторне перемикання частоти обертання шпинделя з широким діапазоном вибору швидкостей
• Шпиндельний конус ISO30

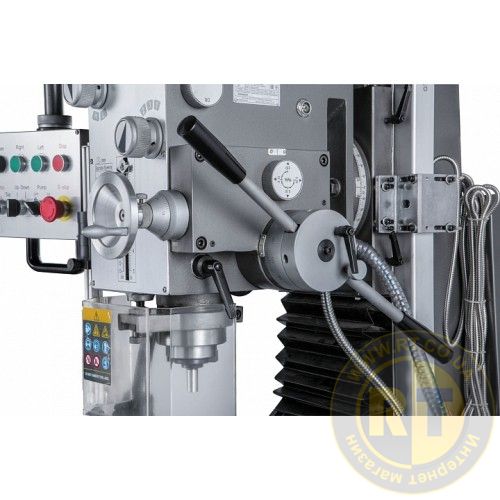

• Функція автоматичної подачі шпинделя пінолі
• Обмежувач глибини свердління
• Мікро подача осі Z
• Нахил фрезерної голови ліворуч, праворуч ±90°

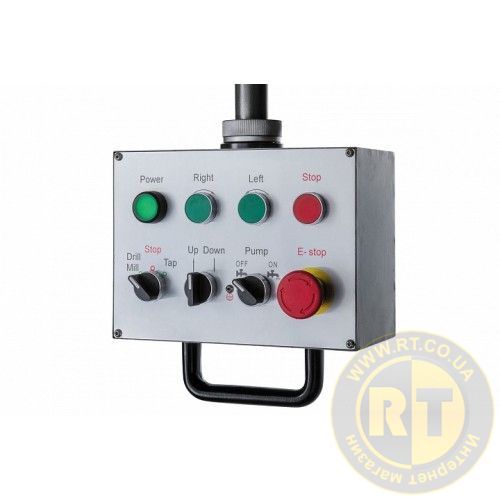

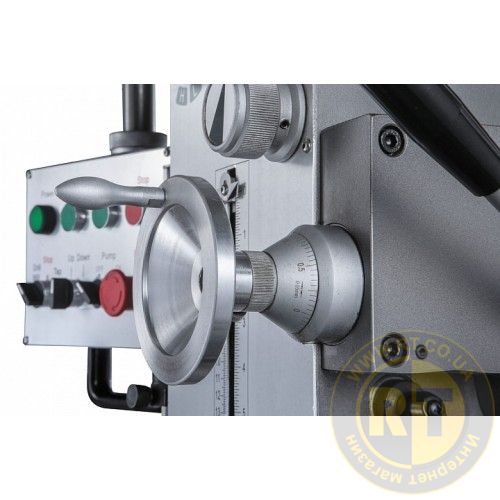

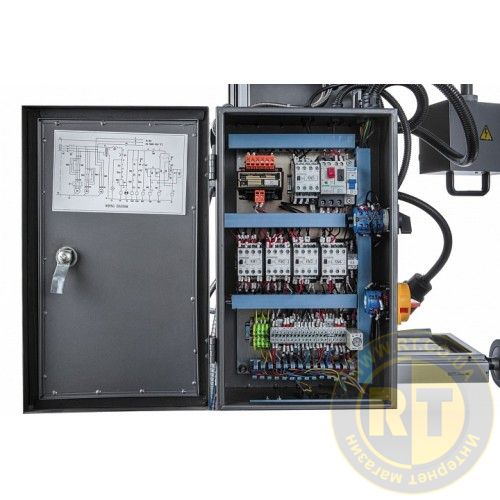

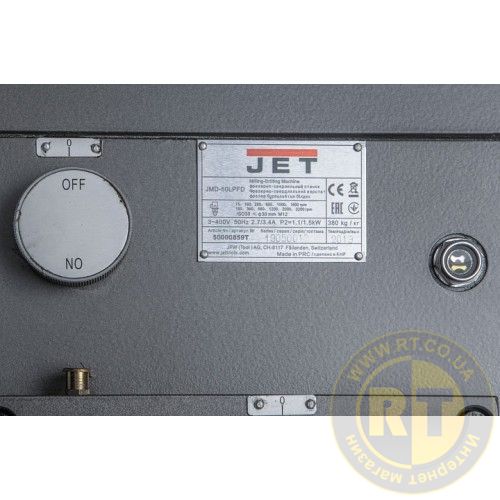

• Центральна панель керування
• Режим нарізки різьблення, з автоматичним включенням реверсу

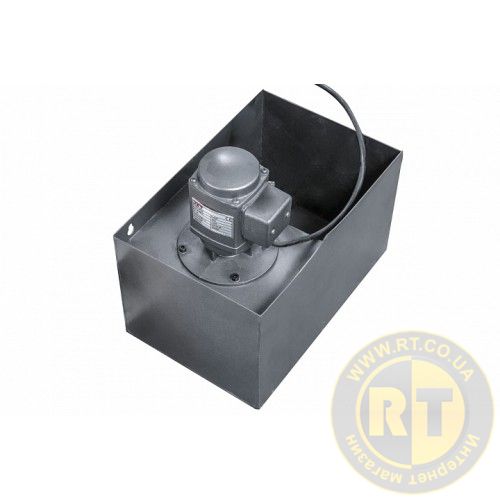

• Системи подач СОЖ у зону різання
• Пристрій цифрової індикації (УЦІ) по 3 осях X, Y, Z

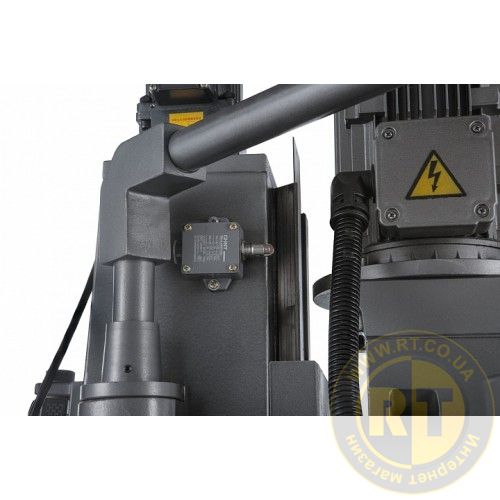

• Механізований привід осі Z

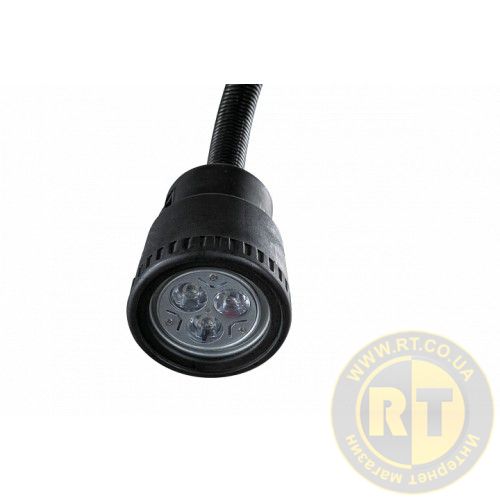

• Лампа місцевого освітлення

Опис

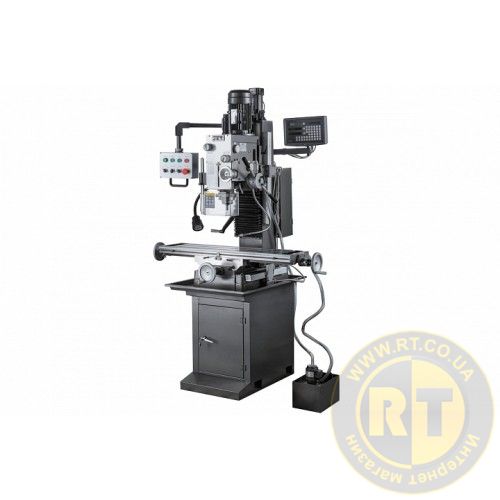

Редукторний фрезерно-свердлильний верстат JMD-50LPFD призначений для промислової експлуатації на ремонтно-механічних, заготівельних та інструментальних ділянках, а також у виробничих цехах з дрібносерійним та серійним випуском продукції.
В даному випадку оснащений спеціальними пристроями верстат може бути застосований у великосерійному та масовому виробництві.
Повз виробничі завдання, надійна та безпечна конструкція верстата зі зручним та ергономічним розташуванням органів управління та систем пасивної безпеки дозволяє використовувати його у навчальному процесі в освітніх закладах.

JMD-50LPFD призначений для виконання наступних операцій: фрезерування, свердління, розсвердлювання, зенки, зенкерування, розгортання та нарізка різьблення.
Він оснащений шпинделем з конусом ISO30 та має можливість свердління отворів діаметром 32мм сталі та до 45мм чавуну.
Наявність реверсивного обертання електродвигуна забезпечує обертання шпинделя в обидві сторони та дозволяє здійснювати технологічні операції з нарізки різьблення.

Тяжка основа та потужна вертикальна стійка, відлиті із сірого чавуну, забезпечують обладнанню необхідну стійкість до вібрації.

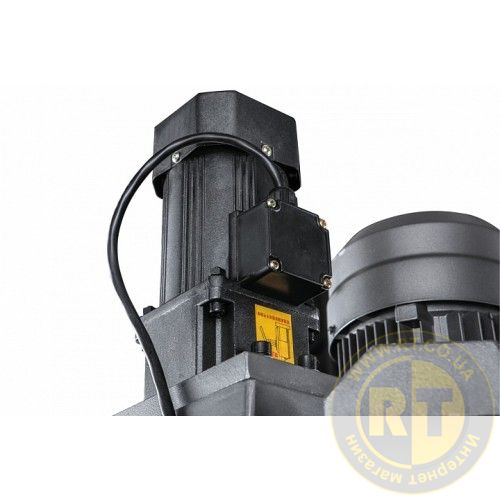

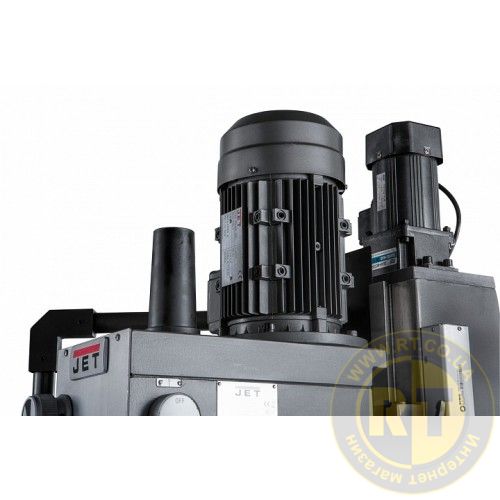

Верстат оснащений потужним асинхронним двигуном 1,5 кВт та має коробку перемикання швидкостей обертання шпинделя.
Залежно від матеріалу, що обробляється, і необхідних режимів обробки, можна вибрати будь-яку з 12 швидкостей обертання шпинделя в 2-х діапазонах від 75 до 1600 об/хв і від 150 до 3200 об/хв.

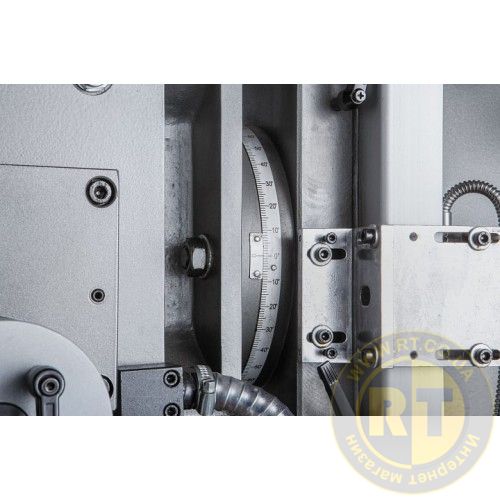

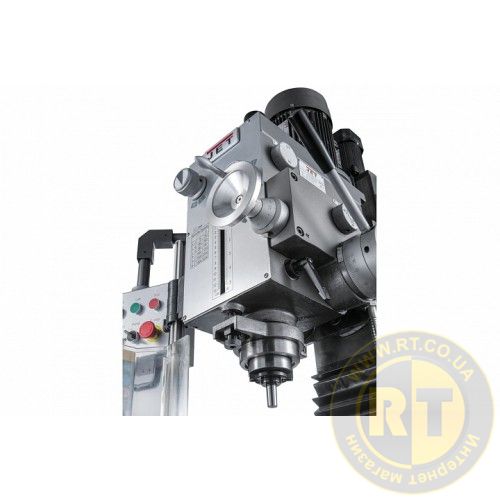

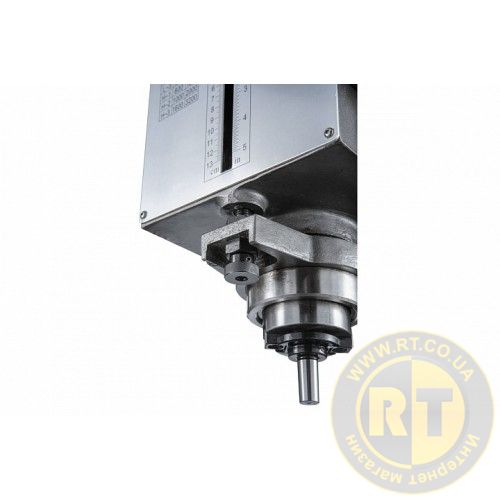

Для розширення діапазону деталей, що обробляються, фрезерна голова має можливість нахилу вправо/ліворуч на 90 градусів.

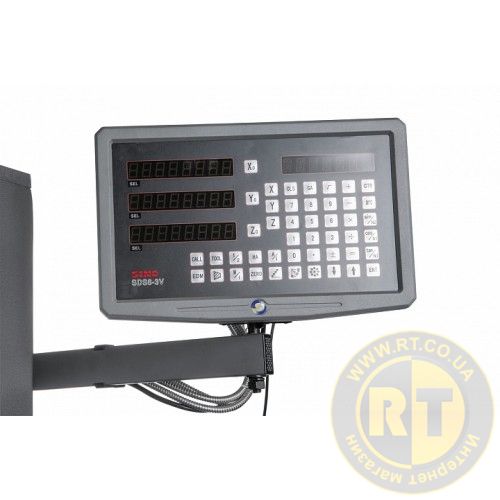

Конструкція верстата має додатковий пристрій цифрової індикації (УЦІ) по всіх трьох осях X, Y, Z, що дозволяє встановлювати необхідні параметри обробки, прив'язувати інструменти та контролювати режими роботи верстата з точністю 5 мікрон.

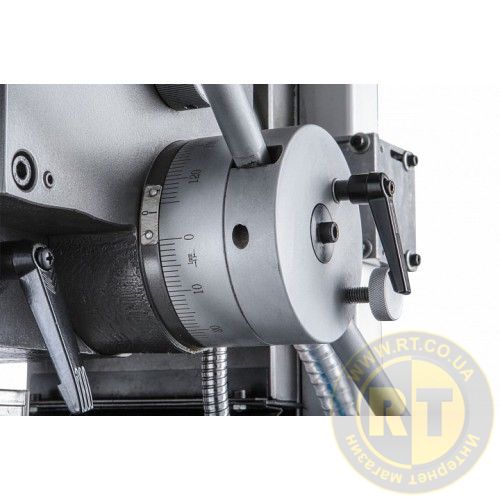

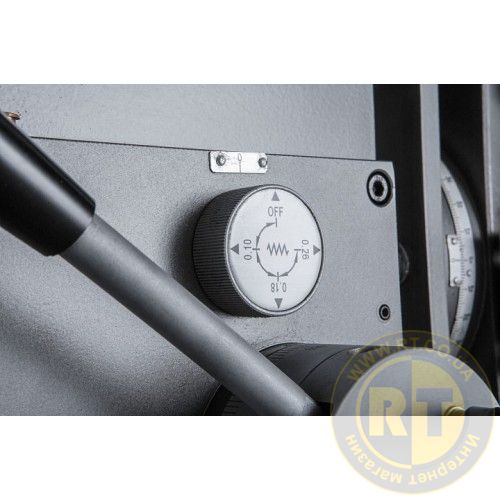

Верстат оснащений автоматичною подачею шпинделя пінолі, має 3 швидкості – 0,12; 0,18; 0,25 мм/об. Наявність мікрометричної подачі дозволяє встановити інструмент на потрібну глибину в ручному режимі.

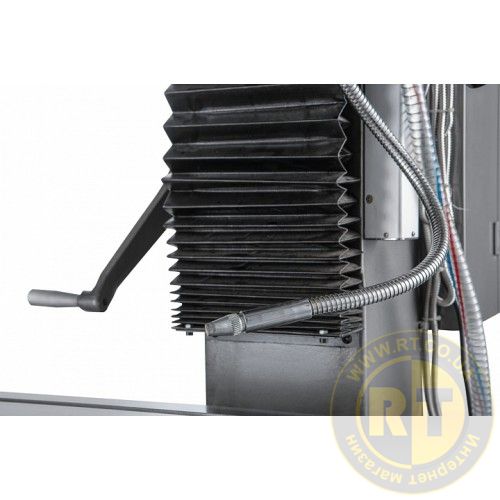

Максимальний виліт шпинделя становить 120 мм. Для збільшення продуктивності та зручності обробки великогабаритних деталей верстат додатково оснащений механізованим приводом по осі Z.

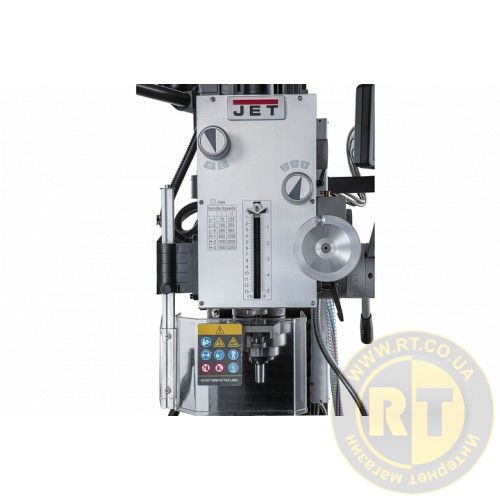

На пульті управління є перемикач переміщення фрезерної голови вертикальною стійкою вгору/вниз.

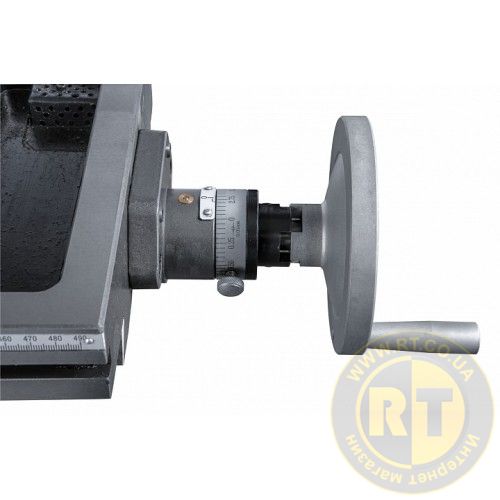

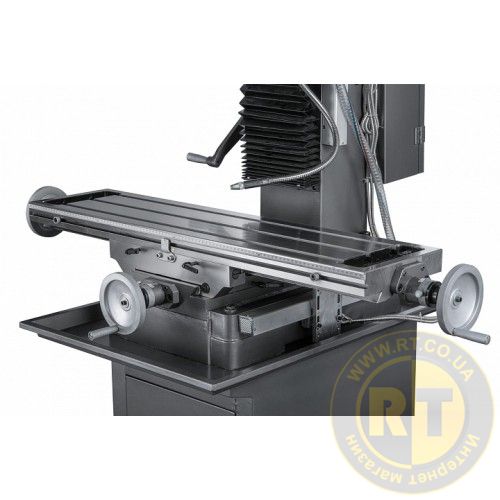

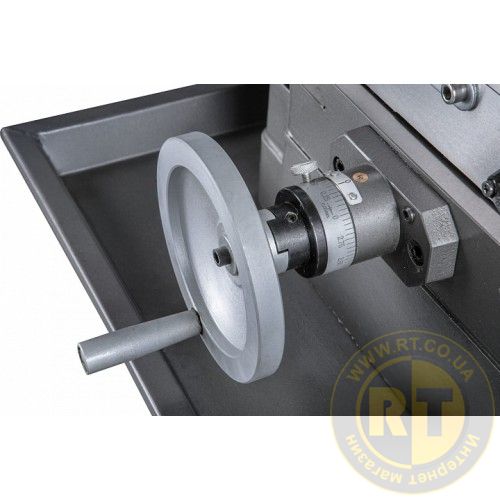

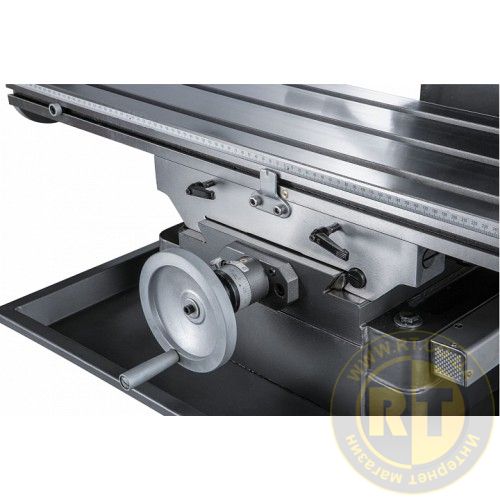

Модель JMD-50LPFD оснащена робочим столом розміром 1000 x 240мм, який переміщається по напрямних типах хвіст ластівки та має можливість переміщення по осях X, Y на величину 760мм та 190 мм відповідно.

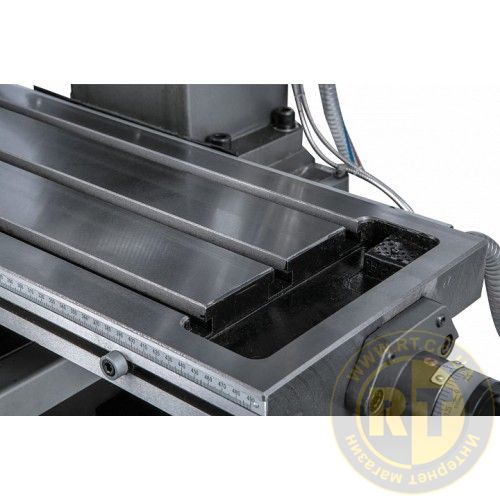

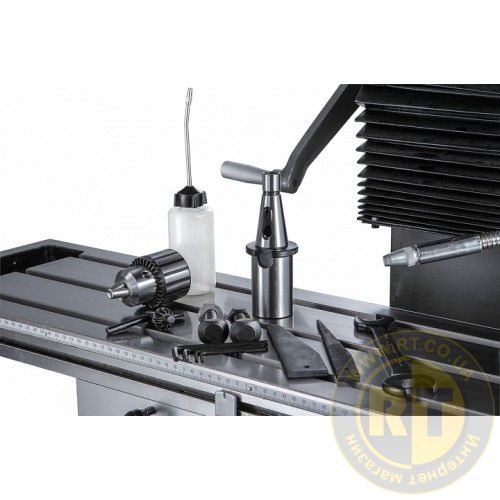

На столі є три Т-подібні пази шириною 14 мм для закріплення деталей прихватами або встановлення лещат та інших пристроїв.
Опціонально верстат може бути дооснащений пристроєм автоматичної подачі, який встановлюється з лівого боку робочого столу і дозволяє здійснювати подачу по поздовжній осі в автоматичному режимі, покращуючи якість поверхні, що отримується і збільшуючи продуктивність виготовлення деталей.
Також пристрій має функцію прискореного переміщення робочого столу для скорочення часу підведення інструменту до деталі та його відведення для зручної установки/зняття деталі, що обробляється.

Редукторний фрезерно-свердлильний верстат JET моделі JMD-50LPFD чудово впишеться у Ваше виробництво, забезпечить впевнену роботу та буде приємним доповненням до того, щоб працювати та не боятися поломки верстата.
