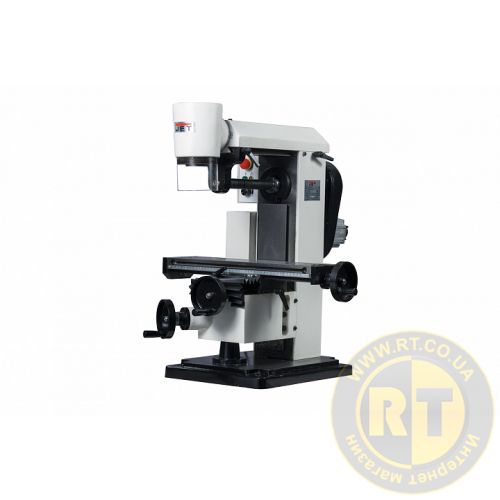

Фрезерно-свердлильний верстат металу JET JUM-X2

Фрезерно-свердлильний верстат металу JET JUM-X2

Робочі параметри

• Максимальний діаметр кінцевої фрези, мм 30
• Частота обертання вертикального шпинделя, об/хв 0 – 2500
• Конус вертикального шпинделя МК-3
• Діапазон повороту вертикальної голови (вправо/ліворуч) ±45°
• Потужність вертикального двигуна, кВт 0,5
• Напруга, 230
• Довжина, мм 594
• Розміри стільця по осях X та Y, мм 460 x 120
• Відстань від вертикального шпинделя до столу, мм 230
• Потужність горизонтального двигуна, кВт 0,5
• Ширина, мм 740
• Ширина Т-подібного паза столу, мм 12
• Відстань від вертикального шпинделя до стійки, мм 265
• Висота, мм 696
• Частота обертання горизонтального шпинделя, об/хв 0 – 2500
• Абажур М12
• Маса, кг 95
• Кількість швидкостей горизонтального шпинделя, шт плавно
• Свердлильний патрон 1-13
• Конус горизонтального шпинделя МК-3
• Хід столу по осі X та Y, мм 300 х 120
• Відстань від горизонтального шпинделя до столу, мм 230
• Хід столу по осі Z, мм 205
• Кількість Т-подібних пазів столу, прим.
• Діаметр валу під дискову фрезу 16
• Маса в упаковці, кг 122
• Макс.
• Тип двигуна Безколекторний
• Нахил вертикального положення 45° зліва/праворуч
• Горизонтальний шпиндель-стіл 230 мм.
• Переміщення столу по осі X/Y/Z 300 x 120 x 205 мм
• Максимальний діаметр свердління чавун, мм 15
• Т-подібний паз 12 мм
• Максимальний діаметр свердління сталь, мм 13
• Максимальний діаметр торцевої фрези, мм 30
• Кількість швидкостей вертикального шпинделя, шт плавно

Особливості :

• тип верстата – універсальний фрезерний верстат;

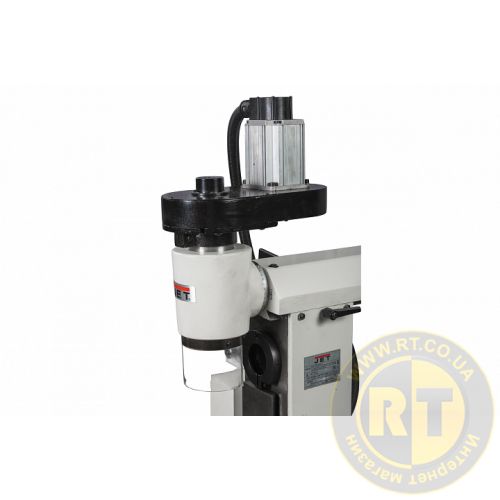

• можливість перевстановлення шпинделя в горизонтальне положення;
• корпус верстата виготовлений із сірого чавуну;
• рух робочого столу по осях X, Y та Z;

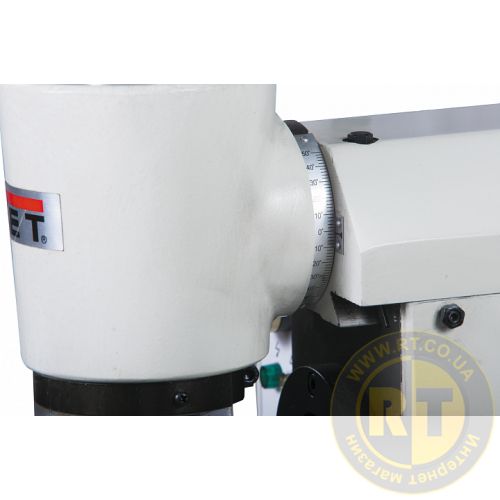

• можливість повороту голови вліво та вправо на 45 °;
• плавне регулювання частоти обертання;
• Фрезерна головка без пінолі.
• Електронний захист двигуна
• Потужний безколекторний двигун з плавним регулюванням частоти обертання
• Інструмент для обслуговування
• Інструкція з експлуатації

Опис :

Верстат JUM -X2 представляє собою модель універсального фрезерного верстата, призначеного для виконання широкого спектру технологічних операцій
. механізмом переустановки фрезерної головки горизонтального положення для виконання складних технологічних операцій без переустановки заготівлі .

Верстат має універсальну конструкцію, маючи міцну та стійку основу. Настільне виконання дозволяє використовувати верстат з максимальною ефективністю
.
відсутня. Виліт шпинделя становить 265 мм.

Обладнання має потужний електродвигун 0,75 кВт, що забезпечує обертання шпинделя у швидкісному режимі. Верстат JUM-X2 оснащений системою плавного регулювання частоти обертання шпинделя.
Діапазон частоти обертання шпинделя 0-2500 об/хв залежно від технологічності режиму різання. Вмикання та вимикання верстатом, зміна частоти обертання шпинделя виконуються з пульта управління, розташованого на лівій стороні стійки.

Робочий стіл оснащений Т-подібними пазами у кількості 3 шт.
Ширина пазів становить 12 мм, дозволяючи встановлювати додаткове оснащення, механічні лещата для кріплення заготовок.
Робоча зона закрита захисним екраном. Вага верстата складає 95 кг.
