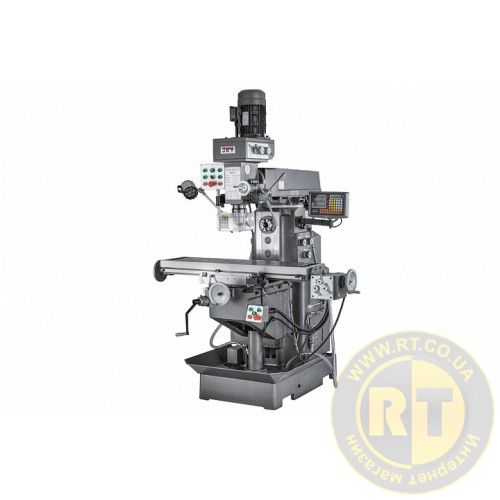

Фрезерно-свердлильний верстат металу JMD-1144GHV DRO JET JMD-1144GHVDRO

Фрезерно-свердлильний верстат металу JET JMD-1144GHV DRO

Робочі параметри

• Поворот консолі фрезерної головки у горизонтальній площині, гр ±360⁰
• Максимальний діаметр кінцевої фрези, мм 63
• Частота обертання вертикального шпинделя, об/хв 115-1750
• Конус вертикального шпинделя ISO 40 (DIN 2080)
• Відстань від вертикального шпинделя до колони, мм 200-650
• Потужність двигуна горизонтального шпинделя, кВт 2,2
• Напруга, 400
• Довжина, мм 1600
• Розміри стільця по осях X та Y, мм 1120x280
• Відстань від вертикального шпинделя до столу, мм 70-420
• Кількість подач осі X, прим. 8
• Ширина, мм 1500
• Висота, мм 2200
• Частота обертання горизонтального шпинделя, об/хв 40-1300
• Маса, кг 1300
• Максимальне навантаження на стіл, кг 150
• Кількість швидкостей горизонтального шпинделя, прим.
• Довжина в упаковці, см 160
• Ширина Т-подібного паза, мм (5) 14
• Конус горизонтального шпинделя ISO 40 (DIN2080)
• Ширина в упаковці, см 145
• Хід столу по осі X та Y, мм 600x270
• Відстань від горизонтального шпинделя до столу, мм 15-365
• Висота в упаковці, см 225
• Хід пінолі шпинделя, мм 120
• Маса в упаковці, кг 1400
• Автоматична подача осі Х, мм/хв. 16-380
• Максимальний діаметр свердління сталь, мм 30
• Потужність двигуна вертикального шпинделя, кВт 1,5
• Максимальний діаметр торцевої фрези, мм 20
• Кількість швидкостей вертикального шпинделя, шт 8
• Діапазон нахилу фрезерної головки, град ±90⁰

Опис

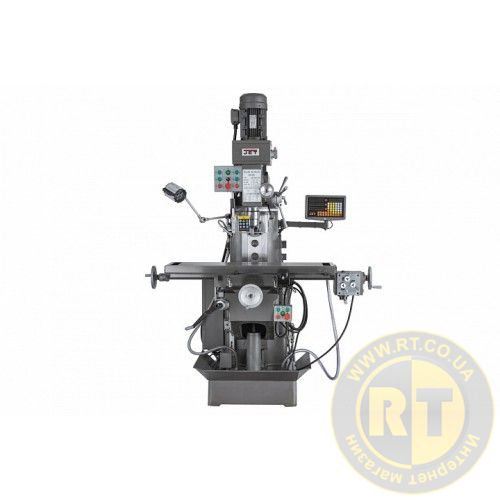

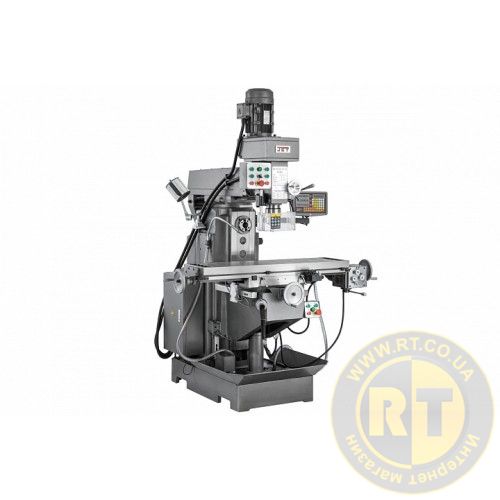

Широкоуніверсальний консольно-фрезерний верстат JET JMD-1144GHV DRO завдяки своїм унікальним можливостям, багатій комплектації та конкурентоспроможній ціні цікавий широкому колу споживачів.
Це більш просунута модель у порівнянні з моделями JMD-939

Верстат може з однаковою ефективністю застосовуватись промисловими підприємствами різного рівня, профільними та багатопрофільними майстернями, конструкторськими установами, дослідницькими інститутами тощо.

На верстаті JET JMD-1144GHV DRO можна виконувати свердління отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм.

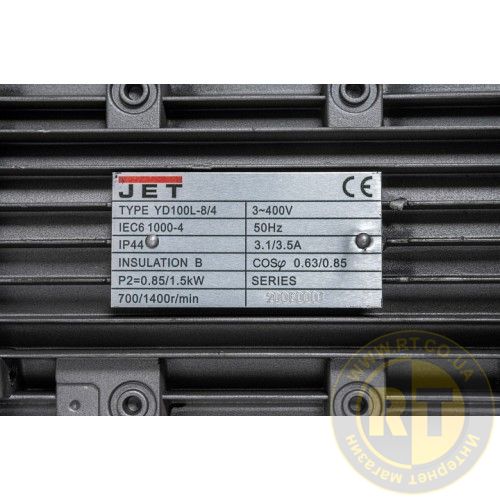

На верстаті встановлені вертикальний шпиндель потужністю 1,5 кВт та горизонтальний шпиндель 2,2 кВт зі швидкостями обертання в діапазонах 115-1750 та 40-1300 об/хв відповідно.
Відстань між вертикальним шпинделем та столом від 70 до 420 мм; вертикальним шпинделем до колони від 200 до 650 мм; горизонтальний шпиндель-стіл – від 15 до 365мм.

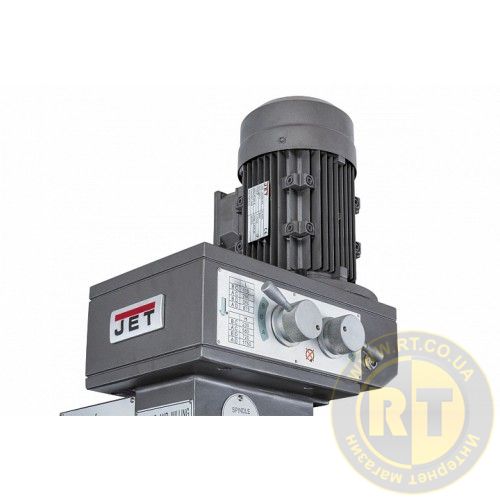

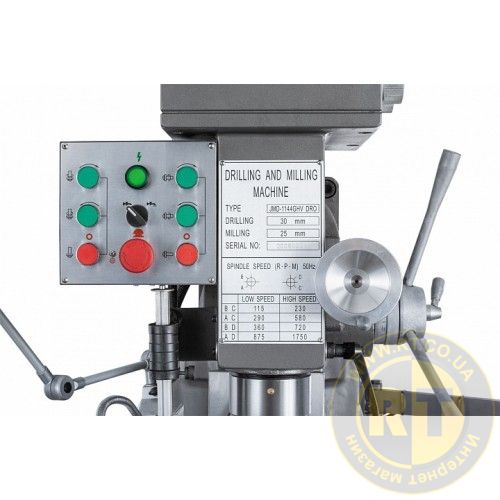

Вибір швидкостей вертикального шпинделя здійснюється за допомогою 8-ступінчастої коробки швидкостей і має встановлені швидкості: 115, 230, 290, 360, 580, 720, 875, 1750 об/хв.

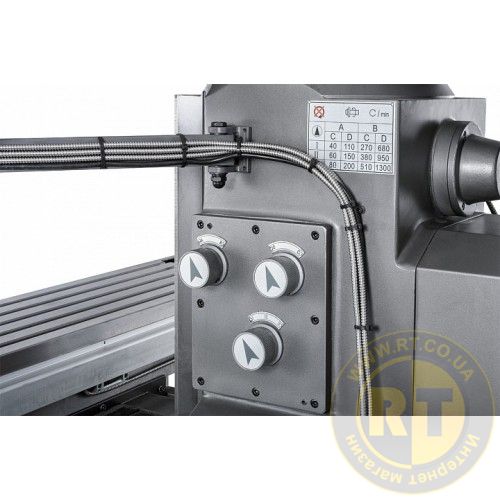

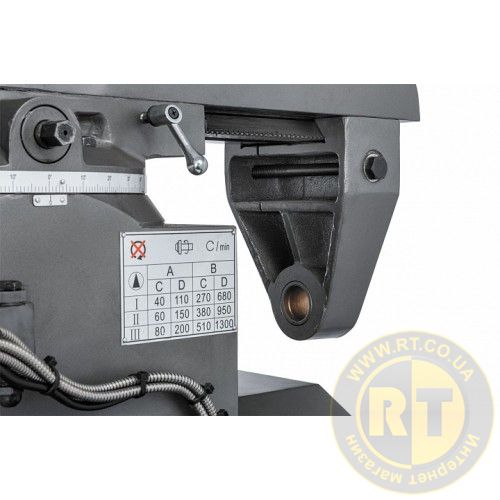

Швидкість обертання горизонтального шпинделя змінюється за допомогою 12-ступінчастої коробки швидкостей з такими значеннями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300

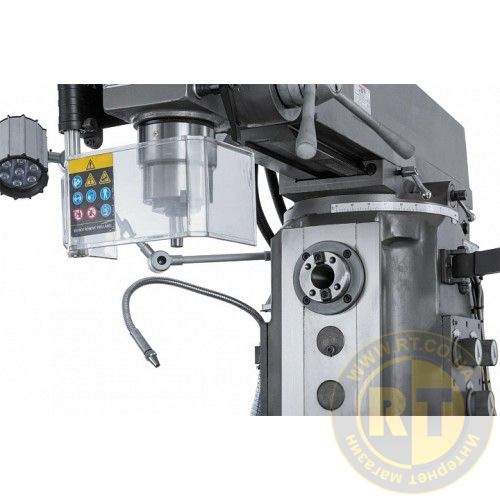

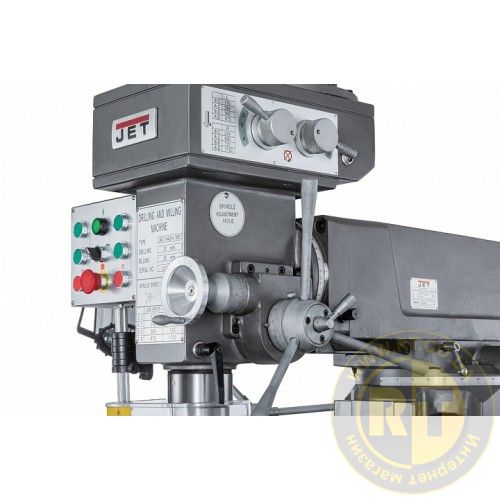

Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90° і повороту консолі на 360° у горизонтальній площині.

Горизонтальні та вертикальні шпинделі мають функцію реверсу.

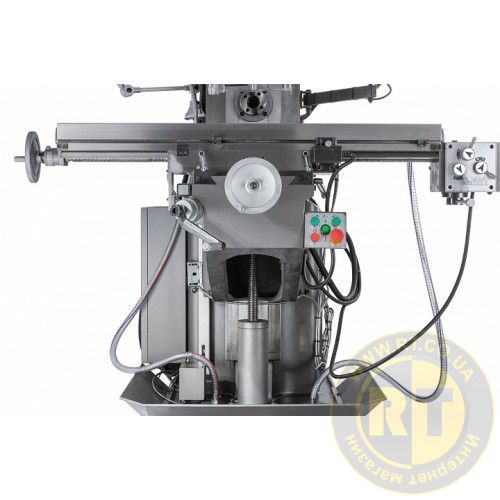

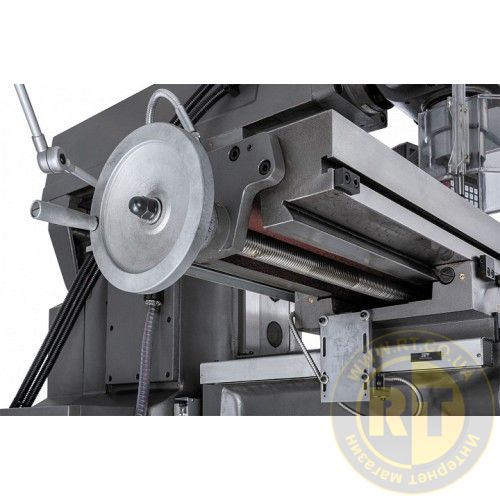

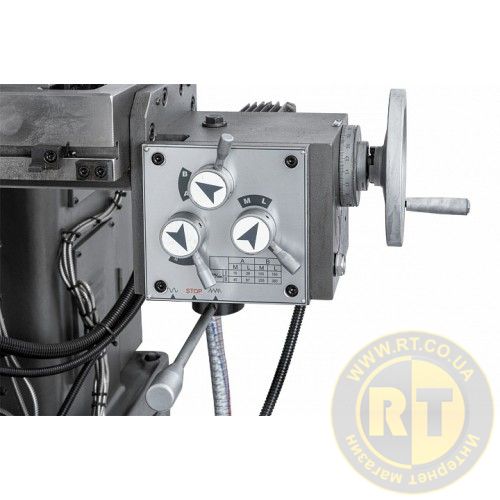

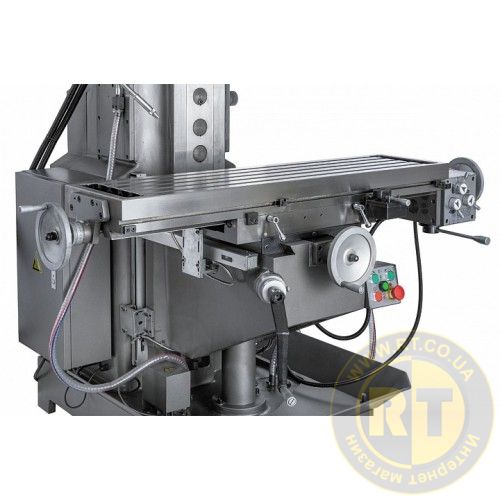

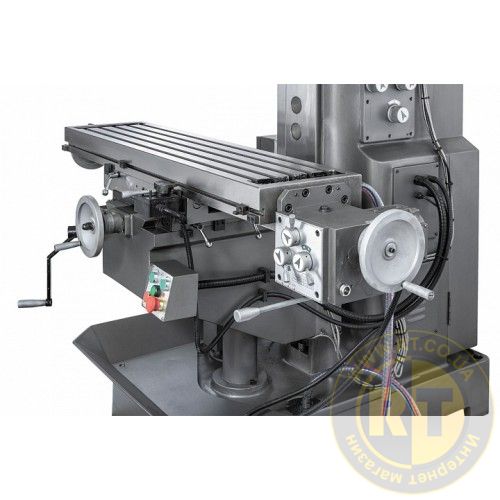

Робочий стіл верстата має розмір 1120х280 мм, хід столу по осях Х та Y – 600х270мм. Для здійснення автоматичної подачі столу по осі X верстат оснащений коробкою швидкостей з 8 швидкостями: 16, 26, 45, 67, 100, 150, 255, 380 мм/хв.

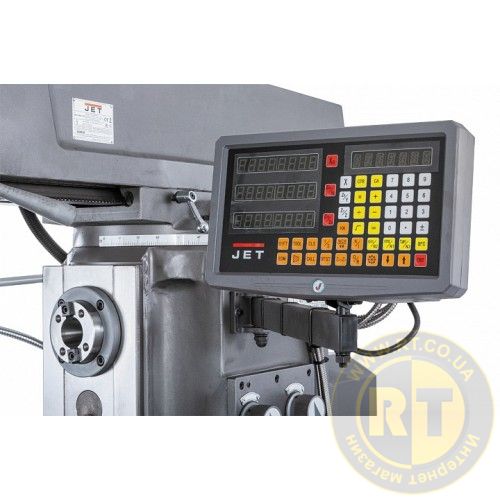

Для підвищення точності та швидкості обробки широкоуніверсальним верстатом JET JMD-1144GHV DRO оснащений пристроєм цифрової індикації (УЦІ), по 3 осях, ціна розподілу 0,005 мм, похибка ±1 знак, а також системою подачі СОЖ, має лампу освітлення робочої зони та ряд інших корисних.
