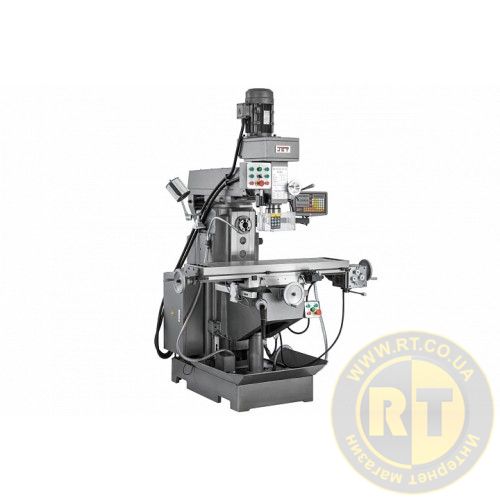

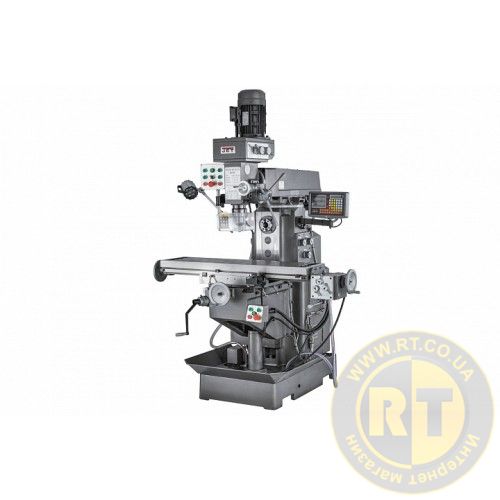

Фрезерно-свердлильний верстат металу JMD-1144GHV SPF DRO JET JMD-1144GHVSPFDRO
Фрезерно-свердлильний верстат металу JET JMD-1144GHV SPF DRO
Робочі параметри
- Поворот консолі фрезерної головки у горизонтальній площині, гр ±360⁰
- Максимальний діаметр кінцевої фрези, мм 20
- Частота обертання вертикального шпинделя, об/хв 90-2000
- Конус вертикального шпинделя ISO 40 (DIN 2080)
- Відстань від вертикального шпинделя до колони, мм 230-650
- Потужність двигуна горизонтального шпинделя, кВт 2,2
- Напруга, 400
- Довжина, мм 1600
- Розміри стільця по осях X та Y, мм 1120x280
- Відстань від вертикального шпинделя до столу, мм 35-415
- Кількість подач осі X, прим. 8
- Ширина, мм 1500
- Ширина Т-подібного паза столу, мм (5) 14
- Висота, мм 2200
- Автоматична подача пінолі, мм/про 0,08-0,25
- Частота обертання горизонтального шпинделя, об/хв 40-1300
- Маса, кг 1350
- Максимальне навантаження на стіл, кг 150
- Кількість швидкостей горизонтального шпинделя, прим.
- Довжина в упаковці, см 160
- Конус горизонтального шпинделя ISO 40 (DIN2080)
- Ширина в упаковці, см 145
- Хід столу по осі X та Y, мм 600x270
- Відстань від горизонтального шпинделя до столу, мм 15-320
- Висота в упаковці, см 225
- Хід пінолі шпинделя, мм 120
- Маса в упаковці, кг 1450
- Автоматична подача осі Х, мм/хв. 16-380
- Кількість швидкостей автоподачі шпинделя пінолі 3
- Максимальний діаметр свердління сталь, мм 30
- Потужність двигуна вертикального шпинделя, кВт 2,2
- Максимальний діаметр торцевої фрези, мм 63
- Кількість швидкостей вертикального шпинделя, шт 8
- Діапазон нахилу фрезерної головки, град ±90⁰
Опис
Широкоуніверсальний консольно-фрезерний верстат JET JMD-1144GHV SPF DRO завдяки своїм унікальним можливостям, багатій комплектації та конкурентоспроможній ціні цікавий широкому колу споживачів.
Це більш просунута модель у порівнянні з моделями JMD-939 та JMD-1144GHV DRO . Додатково на робочому столі розміщується автоматична поперечна подача осі Y та реалізована автоматична подача шпинделя пінолі.
Верстат може з однаковою ефективністю застосовуватись промисловими підприємствами різного рівня, профільними та багатопрофільними майстернями, конструкторськими установами, дослідницькими інститутами тощо.
На верстаті JET JMD-1144GHV SPF DRO можна виконувати свердління отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм.

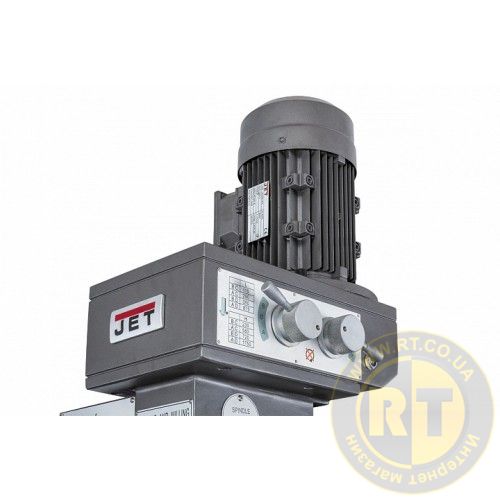

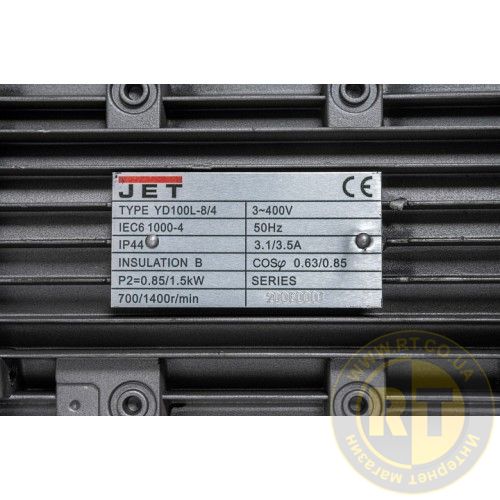

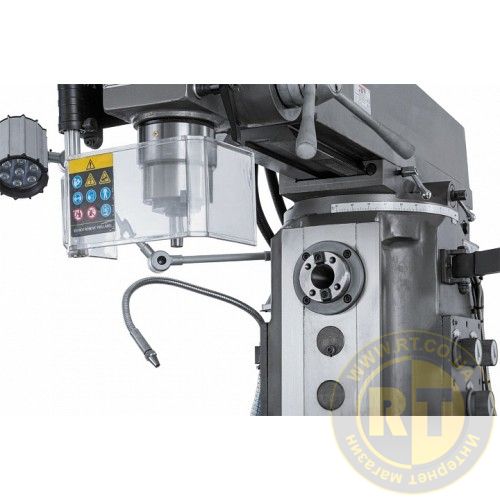

На верстаті встановлено вертикальний та горизонтальний шпинделі потужністю 2,2 кВт. Швидкість обертання вертикального шпинделя в діапазоні 90 – 2000 об/хв та горизонтального – 40 – 1300 об/хв.
Відстань між вертикальним шпинделем та столом від 35 до 415 мм; між вертикальним шпинделем та колоною від 230 до 650 мм; горизонтальний шпиндель-стіл – від 15 до 320мм.

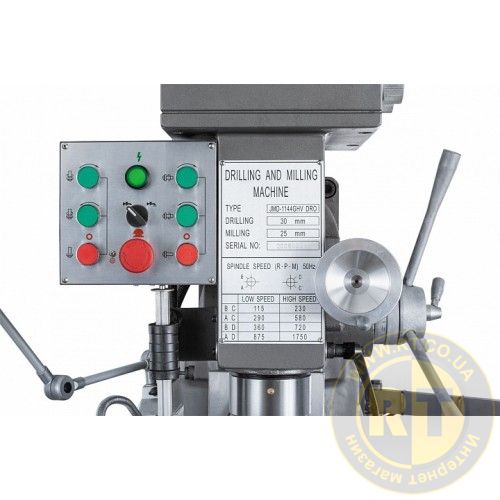

Вибір швидкостей вертикального шпинделя здійснюється за допомогою 8-ступінчастої коробки швидкостей і має встановлені швидкості: 90, 160, 260, 390, 460, 690, 1130, 2000 об/хв.

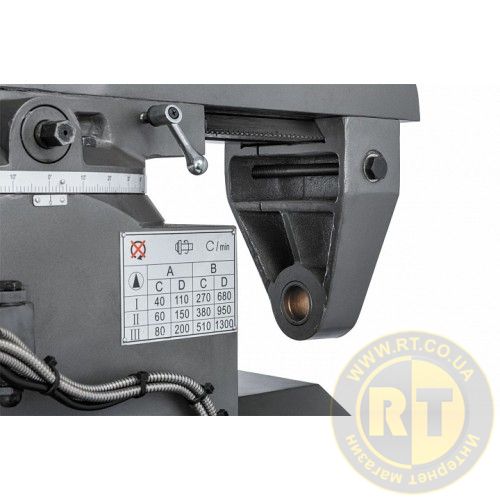

Швидкість обертання горизонтального шпинделя змінюється за допомогою 12-ступінчастої коробки швидкостей з такими значеннями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300

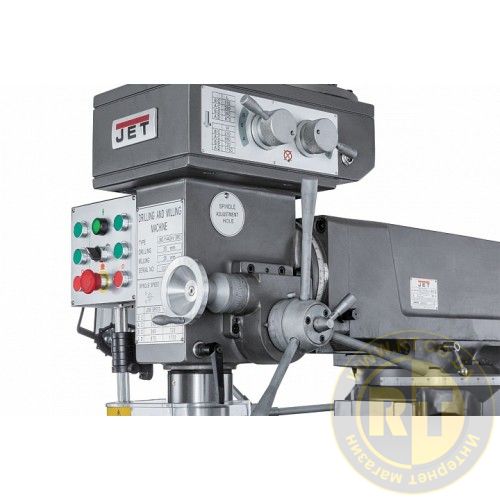

Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90° і повороту консолі на 360° у горизонтальній площині.
Верстат JET JMD-1144GHV SPF DRO оснащений автоматичною подачею шпинделя пінолі з 3-х швидкісною коробкою подач зі швидкостями 0,08; 0,15 і 0,25 мм/об, а також обмежувачем глибини свердління.
Горизонтальні та вертикальні шпинделі мають функцію реверсу.

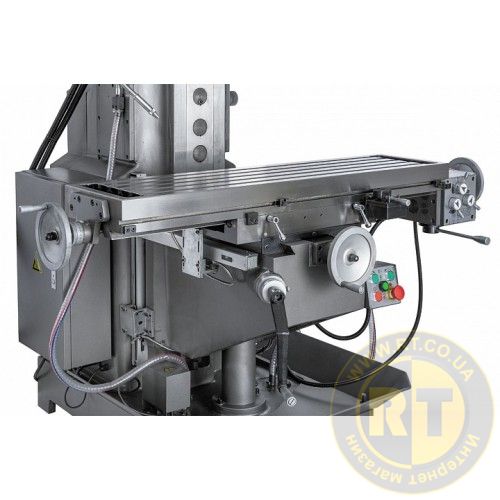

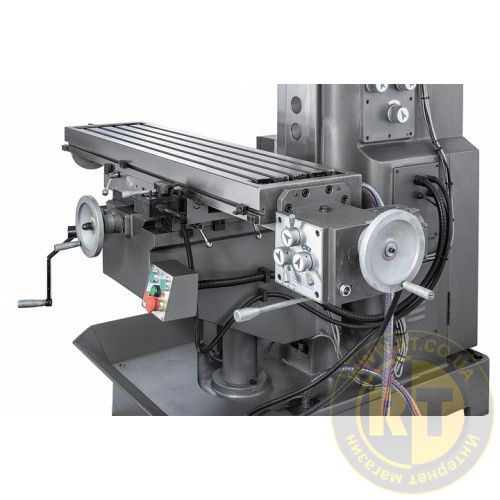

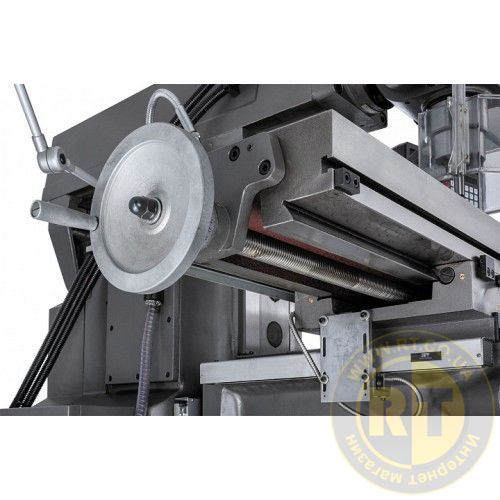

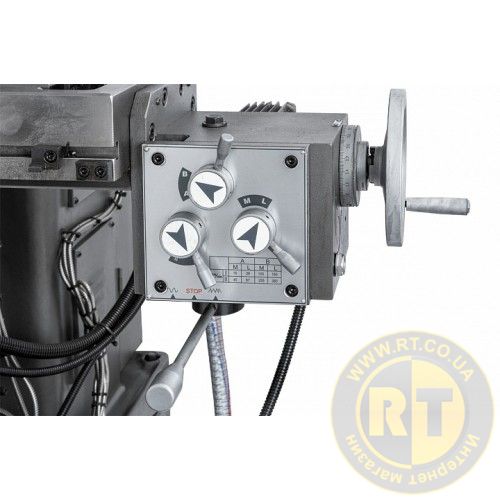

Робочий стіл верстата має розмір 1120х280 мм, хід столу по осях Х та Y – 600х270мм. Для здійснення автоматичної поздовжньої подачі столу по осі X, верстат оснащений 8-швидкісною коробкою швидкостей зі значеннями 16, 26, 45, 67, 100, 150, 255, 380 мм/хв, а для переміщення в поперечному напрямку - встановлена автоподача з безступінчастою.

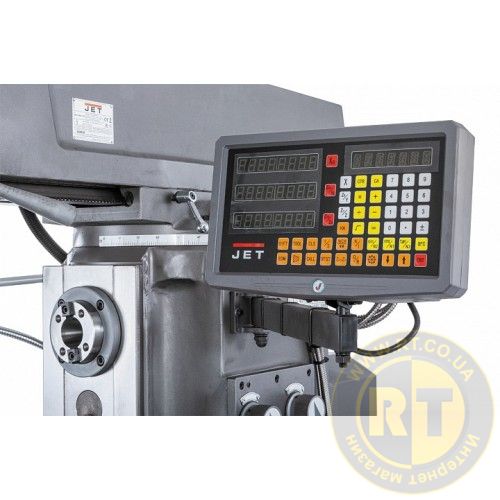

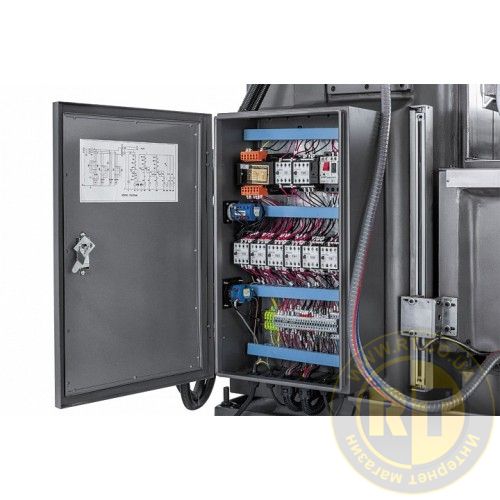

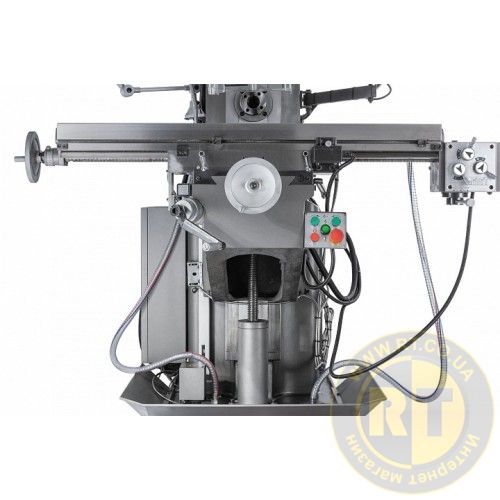

Для підвищення точності та швидкості обробки широкоуніверсальним верстатом JET JMD-1144GHV SPF DRO оснащений Пристроєм цифрової індикації (УЦІ), по 3 осях, ціна розподілу 0,005 мм, похибка ±1 знак, а також системою подачі СОЖ, має лампу освітлення робочої зони та ряд інших.
