Фрезерно-свердлильний верстат металу JMD-939GHV DRO JET JMD-939GHVDRO

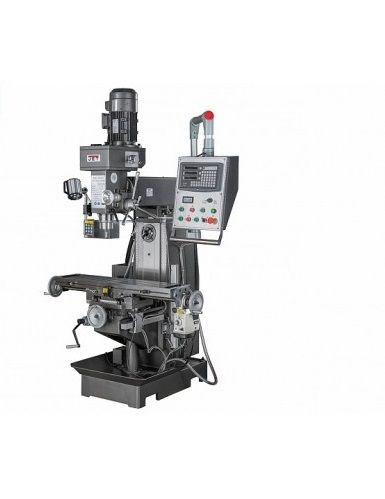

Фрезерно-свердлильний верстат металу JET JMD-939GHV DRO

Робочі параметри

• Поворот консолі фрезерної головки у горизонтальній площині, гр ±360⁰
• Максимальний діаметр кінцевої фрези, мм 20
• Частота обертання вертикального шпинделя, об/хв 100-600/350-2000
• Відстань від вертикального шпинделя до колони, мм 250-650
• Потужність двигуна горизонтального шпинделя, кВт 1,5
• Напруга, 400
• Довжина, мм 1340

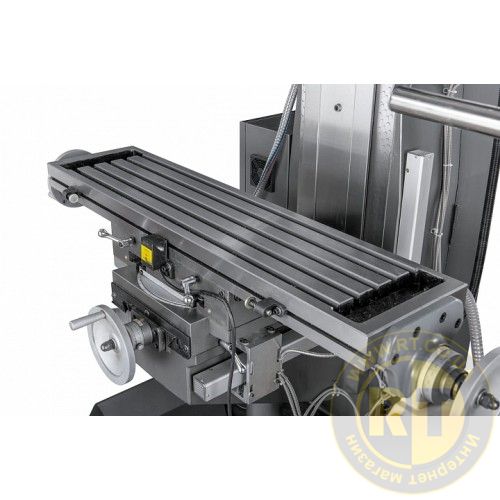

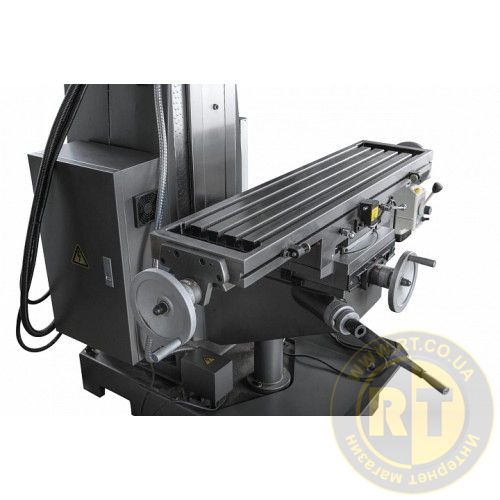

• Розміри стільця по осях X та Y, мм 1000x240
• Відстань від вертикального шпинделя до столу, мм 70-370
• Ширина, мм 1140

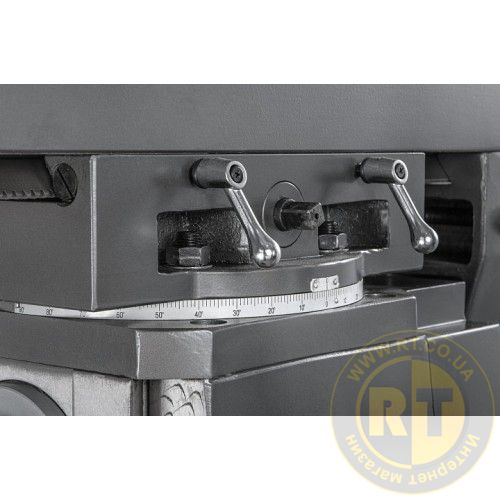

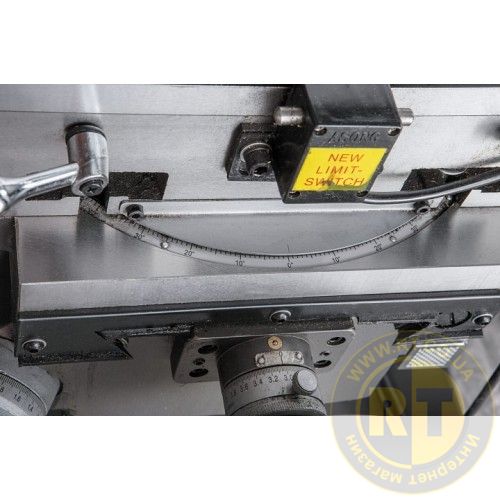

• Діапазон повороту столу, град ±30⁰
• Висота, мм 2250
• Частота обертання горизонтального шпинделя, об/хв 60-1350
• Маса, кг 880
• Максимальне навантаження на стіл, кг 150
• Довжина в упаковці, см 144
• Шпиндельний конус ISO 40 (DIN 2080), ISO 40 (DIN2080)
• Ширина в упаковці, см 120
• Хід столу по осі X та Y, мм 585 х 185
• Відстань від горизонтального шпинделя до столу, мм 20-320
• Висота в упаковці, см 230
• Хід пінолі шпинделя, мм 120
• Маса в упаковці, кг 960
• Максимальний діаметр свердління сталь, мм 30
• Потужність двигуна вертикального шпинделя, кВт 2,2
• Максимальний діаметр торцевої фрези, мм 63
• Ширина Т-подібного паза основи, мм (3) 14
• Діапазон нахилу фрезерної головки, град ±90⁰

Опис

Завдяки своїм унікальним можливостям, багатою комплектацією та конкурентоспроможною ціною JMD-939GHV DRO цікавий широкому колу споживачів.
Верстат може з однаковою ефективністю застосовуватись промисловими підприємствами різного рівня, профільними та багатопрофільними майстернями, конструкторськими установами, дослідницькими інститутами тощо.

На верстаті JMD-939GHV DRO можна виконувати свердління отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм.

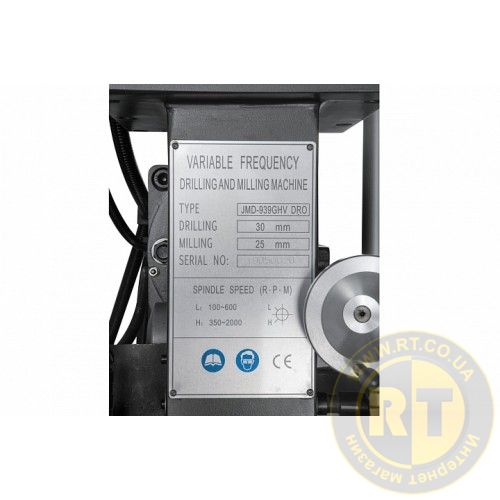

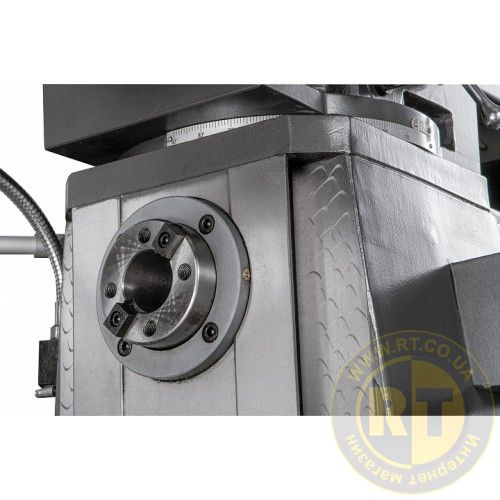

На верстаті встановлено вертикальний та горизонтальний шпинделі зі швидкостями обертання 100-2000/60-1350 об/хв відповідно.
Відстань між вертикальним шпинделем та столом від 70 до 370 мм; вертикальним шпинделем та поверхнею колони від 250 до 650 мм; горизонтальний шпиндель-стіл – від 20 до 320мм.

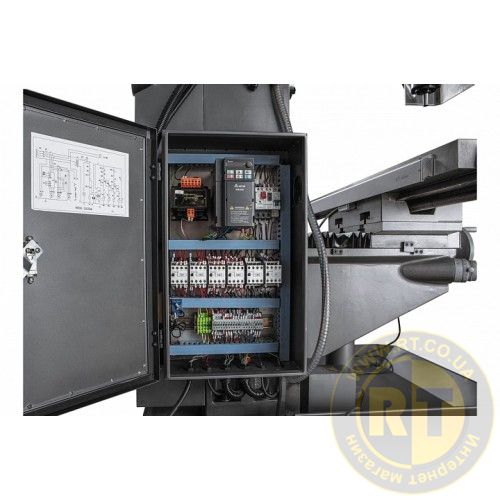

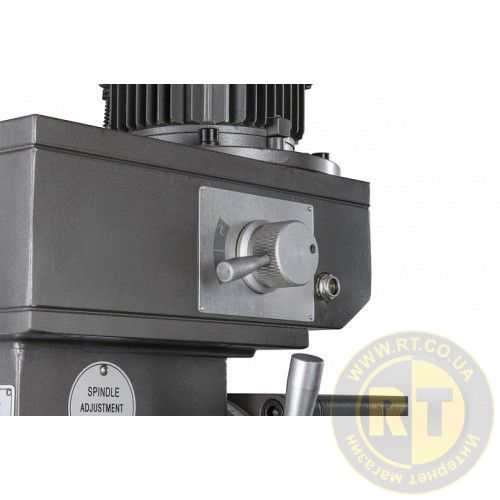

Вибір швидкостей вертикального шпинделя здійснюється за допомогою безступінчастого регулювання частоти обертання шпинделя з її індикацією на пульті керування.
Швидкість обертання горизонтального шпинделя змінюється за допомогою клинопасових передач.

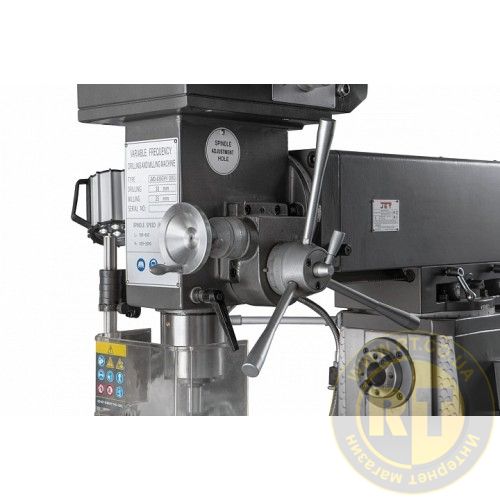

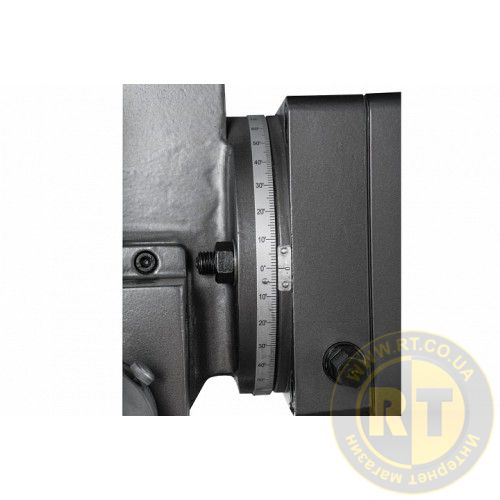

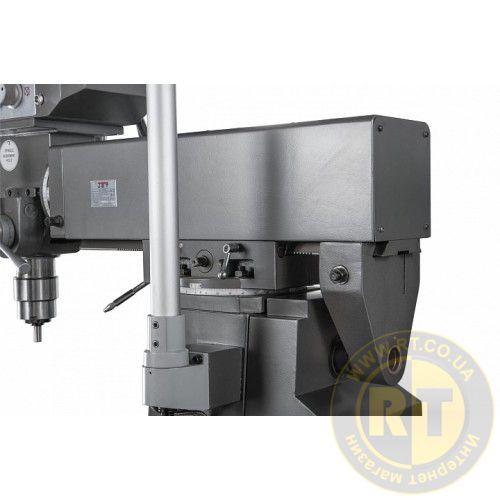

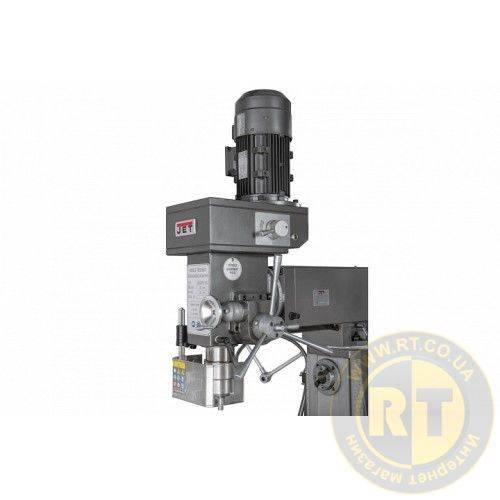

Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90° і повороту консолі на 360° у горизонтальній площині.

Горизонтальні та вертикальні шпинделі мають функцію реверсу.

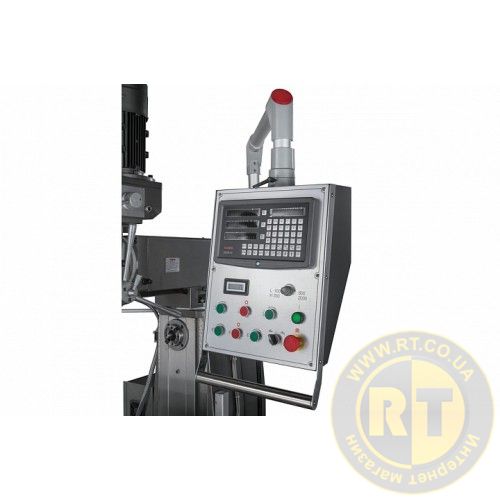

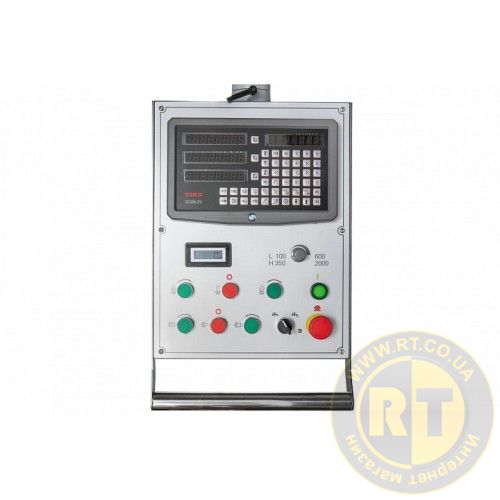

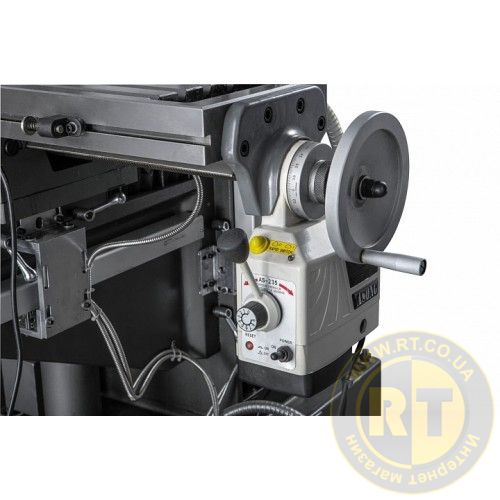

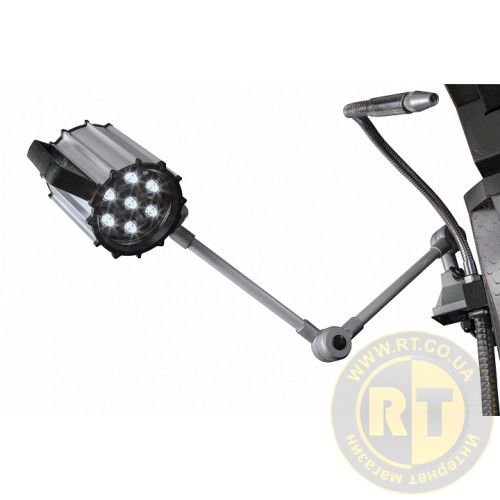

Для підвищення точності та швидкості обробки широкоуніверсальним верстатом JMD-939GHV DRO оснащений Пристроєм цифрової індикації (УЦІ), пристроєм автоподачі по осі X та системою подачі СОЖ, а також має лампу освітлення робочої зони та ряд інших корисних опцій.
