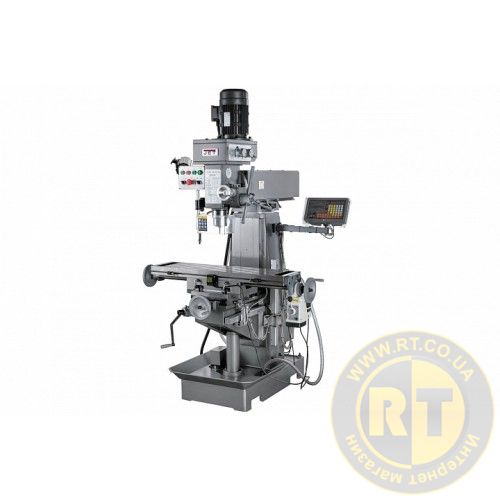

Фрезерно-свердлильний верстат металу JMD-939GV DRO JET JMD-939GVDRO
Фрезерно-свердлильний верстат металу JET JMD-939GV DRO
Робочі параметри
- Поворот консолі фрезерної головки у горизонтальній площині, гр ±360⁰
- Максимальний діаметр кінцевої фрези, мм 20
- Частота обертання вертикального шпинделя, об/хв 115-1750
- Відстань від вертикального шпинделя до колони, мм 250-650
- Напруга, 400
- Довжина, мм 1340
- Розміри стільця по осях X та Y, мм 1000x240
- Відстань від вертикального шпинделя до столу, мм 85-420
- Ширина, мм 1140

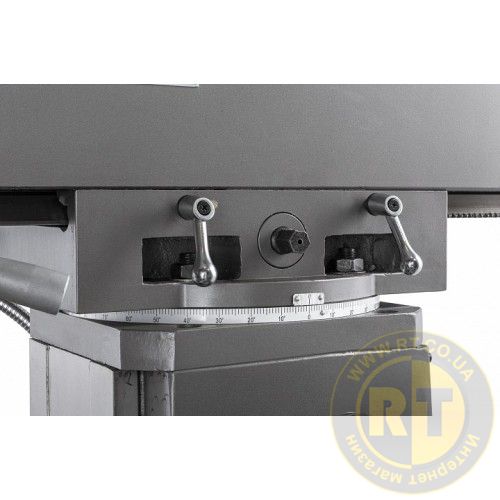

- Діапазон повороту столу, град ±30⁰
- Висота, мм 2250
- Маса, кг 800
- Максимальне навантаження на стіл, кг 150
- Довжина в упаковці, см 144
- Шпиндельний конус ISO 40 (DIN 2080)
- Ширина в упаковці, см 120
- Хід столу по осі X та Y, мм 585 х 185
- Висота в упаковці, см 230
- Хід пінолі шпинделя, мм 120
- Маса в упаковці, кг 880
- Максимальний діаметр свердління сталь, мм 30
- Потужність двигуна вертикального шпинделя, кВт 1,5
- Максимальний діаметр торцевої фрези, мм 63
- Ширина Т-подібного паза основи, мм (3) 14
- Діапазон нахилу фрезерної головки, град ±90⁰
Опис
Завдяки своїм унікальним можливостям, багатій комплектації та конкурентоспроможній ціні JMD-939GV DRO цікавий широкому колу споживачів.
Верстат може з однаковою ефективністю застосовуватись промисловими підприємствами різного рівня, профільними та багатопрофільними майстернями, конструкторськими установами, дослідницькими інститутами тощо.
Цей верстат трохи простіше, представлений раніше моделлю JMD-939GV DRO і має кілька основних відмінностей, а зокрема, у нього відсутній горизонтальний шпиндель, і він оснащений механічною коробкою перемикання швидкостей обертання шпинделя.
Для тих виробничих завдань, де немає потреби у горизонтально-фрезерних операціях, модель JMD-939GV DRO стане незамінним помічником при фрезеруванні або свердлінні різних деталей.
Модель JMD-939GV DRO є логічним переходом від професійних свердлильно-фрезерних верстатів серії JMD-15, 18, 45 та 50 до промислових універсальних фрезерних верстатів.
На верстаті JMD-939GV DRO можна виконувати свердління отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм.
На верстаті встановлено вертикальний шпиндель зі швидкістю обертання в діапазоні 115-1750 об/хв.
Відстань між вертикальним шпинделем та столом від 85 до 420 мм, вертикальним шпинделем та поверхнею колони від 250 до 650 мм.

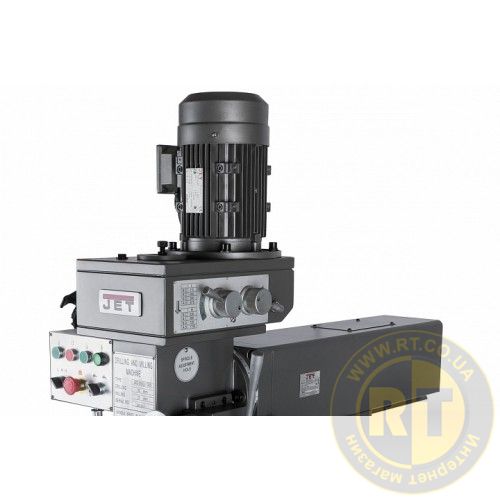

Вибір швидкостей вертикального шпинделя здійснюється за допомогою механічної коробки швидкостей, розташованої з правого боку верстата.

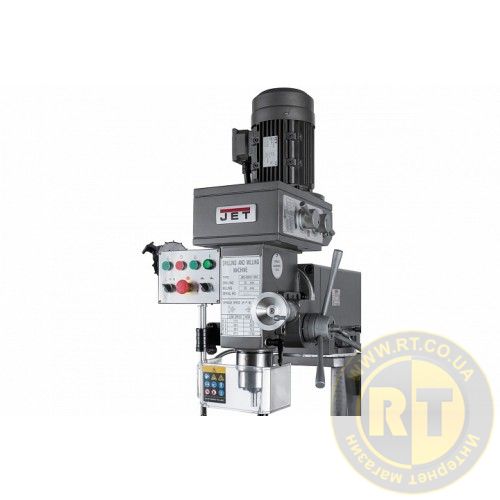

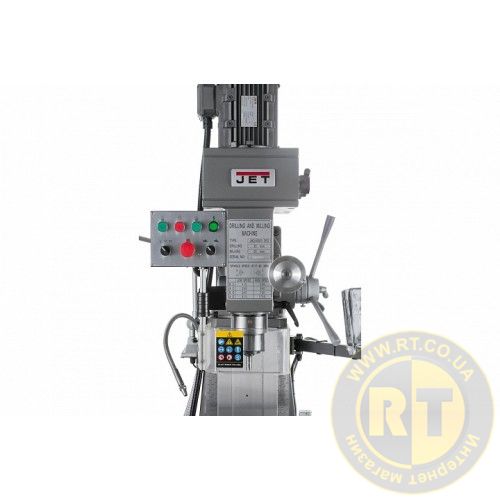

Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90° і повороту консолі на 360° у горизонтальній площині.
Вертикальний шпиндель має функцію реверсу.

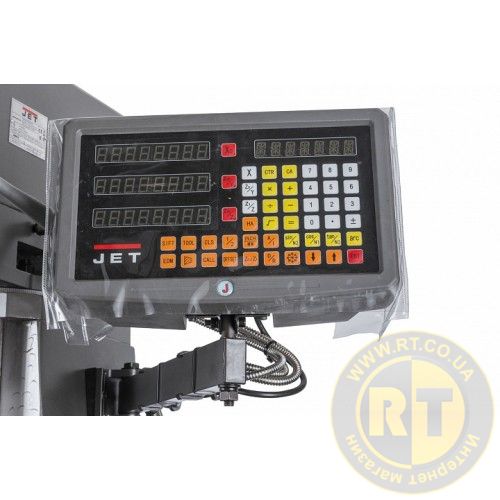

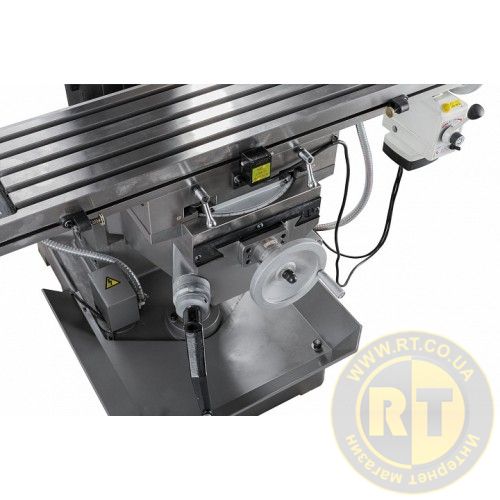

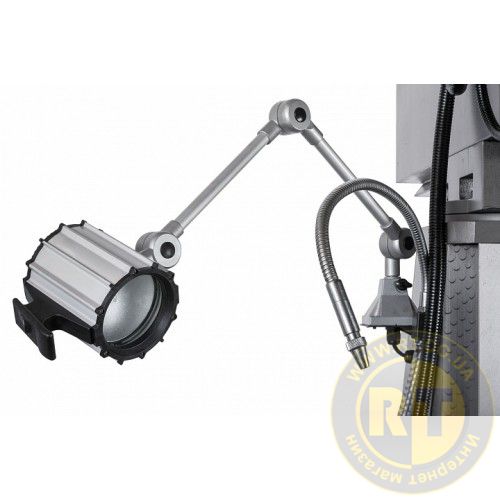

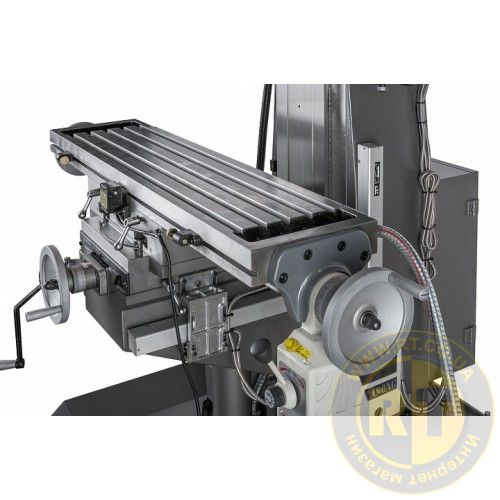

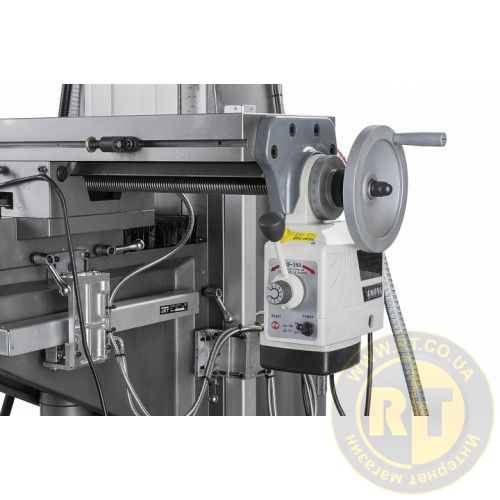

Для підвищення точності та швидкості обробки універсальний верстат JMD-939GV DRO оснащений Пристроєм Цифрової Індикації (УЦІ), пристроєм автоподачі по осі X та системою подачі СОЖ, а також має лампу освітлення робочої зони та ряд інших корисних опцій.
