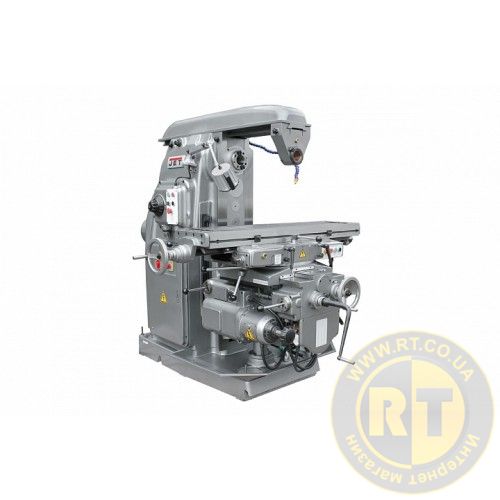

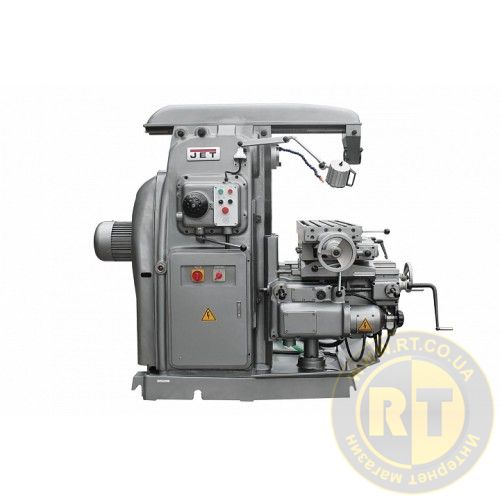

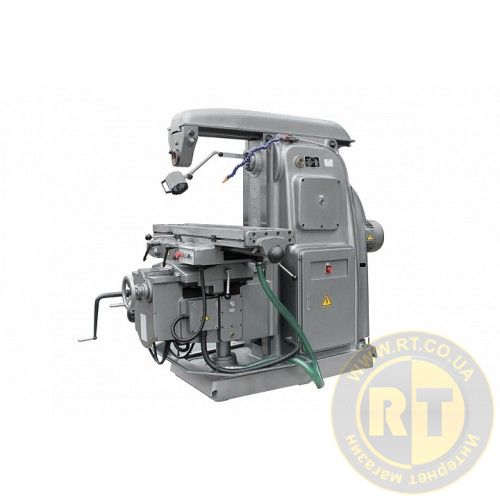

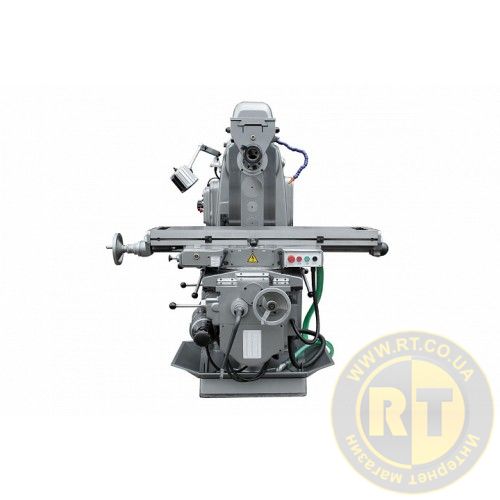

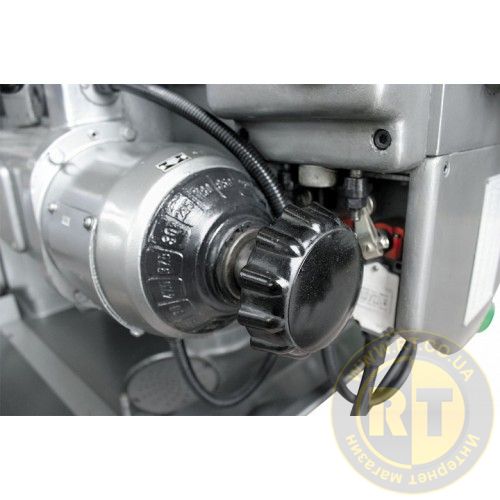

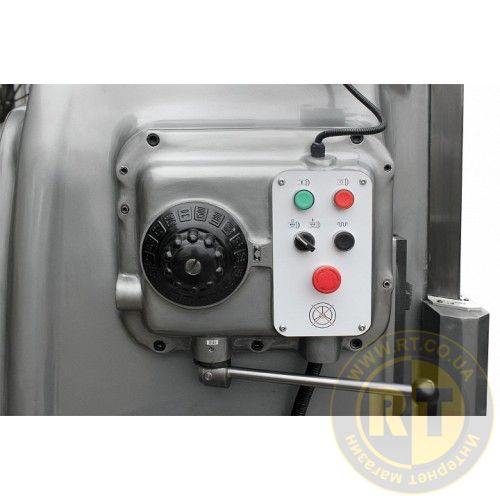

Фрезерний горизонтальний верстат металу JET JHM-1253
Фрезерний горизонтальний верстат металу JET JHM-1253
Робочі параметри
- Відстань від центру столу до вертикальної направляючої колони, 215-470
- Макс. кут повороту столу, град ±45°
- Число швидкостей столу, шт 18 років
- Напруга, 400
- Довжина, мм 2294
- Прискорена подача по осях X, Y, Z, мм/хв. 2300/2300/770
- Ширина, мм 1770 рік
- Ширина Т-подібного паза столу, мм (3)18x70
- Діаметр отвору шпинделя, мм 29
- Висота, мм 1610 рік
- Розмір столу, мм 1325x320
- Діаметр переднього підшипника шпинделя, мм 90
- Маса, кг 2940
- Максимальне навантаження на стіл, кг 500
- Потужність двигуна подачі, квт 1,5
- Потужність насоса, що охолоджує, кВт 0,125
- Шпиндельний конус ISO 50
- Швидкість потоку охолоджувальної рідини, л/хв. 22
- Потужність двигуна, кВт 7,5
- Відстань від шпинделя до столу (вісь Z), мм 30-440
- Діапазон швидкостей подачі столу по осі X, мм/хв. 23,5-1180
- Переміщення по осі X (ручний/механічний), мм 700/680
- Частота обертання шпинделя, об/хв 30-1500 (18 швидкостей)
- Діапазон швидкостей подачі стола по осі Y, мм/хв. 23,5-1180
- Переміщення по осі Y (ручний/механічний), мм 255/240
- Діапазон швидкостей подачі столу по осі Z, мм/хв. 8-394
- Переміщення по осі Z (ручний/механічний), мм 410/390
- Відстань від осі шпинделя до консолі, мм 155
Опис
Горизонтально-фрезерний верстат JET JHM-1253 має горизонтальне розташування осі шпинделя, де головний рух – обертальний рух шпинделя з фрезою, рух подачі – переміщення стола у поздовжньому, поперечному та вертикальному напрямках, допоміжний рух – прискорене переміщення стола у тих самих напрямках.
Верстат JET JHM-1253 має консольну конструкцію для підйому столу у вертикальному напрямку та призначений для обробки площин, уступів, фрезерування канавок та пазів різних видів, за допомогою циліндричних, кутових, кінцевих, фасонних, сферичних фрез.
За типом оброблюваних заготовок призначений для обробки циліндричних, дискових та фасонних конструкцій, а також профілів різного перерізу зі сталі, чавуну, кольорових металів та їх сплавів.
JET JHM-1253 може використовуватися як у одиничному виробництві у невеликих майстернях, на ремонтно-механічних та інструментальних ділянках, так і на великих промислових підприємствах у серійному виробництві деталей із використанням функцій автоматичних та напівавтоматичних циклів.
Конус горизонтального шпинделя має посадку ISO-50.
Хобот з підтримуючою сережкою має можливість переміщення горизонтальними напрямними ковзання типу «Ластівчин хвіст» з можливістю встановлення горизонтальних оправок різної довжини.
Висока жорсткість та посилена конструкція дозволяють обробляти деталі вагою до 500 кг з високою точністю та продуктивністю, що сприяє прискореному переміщенню робочого столу у поперечному, поздовжньому та вертикальному напрямку.
Для максимального виключення вібрацій при чорновій обробці масивних заготовок на верстаті передбачена функція механічного затиску по осях, що надає додаткової жорсткості ударних навантажень, що виникають при обробці деталей.
Основні вузли виконані із високоміцних сплавів.
Робочий стіл має можливість повороту на кут 45° вліво та вправо. При встановленні його на певний кут і додатковому оснащенні ділильною головкою верстат може фрезерувати гвинтові поверхні.
Верстат оснащений подачею СОЖ у зону обробки, світлодіодною лампою освітлення робочої зони та іншими корисними опціями.
