Верстат фрезерний по металу JUTM-1230 Servo DRO JET JUTM-1230SRDRO
Фрезерний станок JET JUTM-1230 Servo DRO
Робочі параметри
- Відстань від вертикального шпинделя до колони, мм 180-485
- Напруга, 400
- Довжина, мм 1560 рік
- Ширина, мм 1780 рік
- Висота, мм 1930 рік
- Розмір столу, мм 750 x 320
- Маса, кг 1550
- Максимальне навантаження на стіл, кг 160
- Довжина в упаковці, см 156
- Крутний момент серводвигуна по осях X, Y, Z, Нм 7,7/7,7/10
- Шпиндельний конус ISO 40
- Ширина в упаковці, см 178
- Хід столу по осі X та Y, мм 405x305
- Відстань від горизонтального шпинделя до столу, мм 145-545
- Висота в упаковці, см 193
- Хід пінолі шпинделя, мм 60
- Хід столу по осі Z, мм 400
- Маса в упаковці, кг 1550
- Потужність двигуна, кВт 3,7
- Автоматична подача осі Х, мм/хв. 10-1000
- Автоматична подача осі Y, мм/хв. 10-1000
- Розмір горизонтального столу, мм 750x320
- Автоматична подача осі Z, мм/хв 10-1000
- Розмір вертикального столу, мм 890x225
- Частота обертання шпинделя, об/хв 40-440, 440-2000
- Прискорене переміщення столу, мм/хв. 1200
- Ширина Т-подібного паза горизонтального столу, мм (5) 14x63
- Ширина Т-подібного паза вертикального столу, мм (3) 14x63
Опис

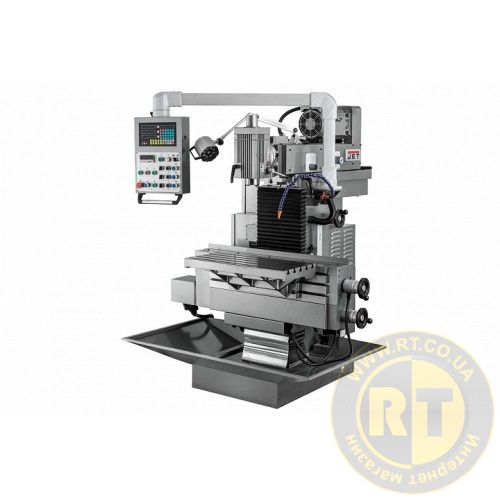

Широкоуніверсальний фрезерний верстат JET JUTM-1230 Servo DRO – потужний та продуктивний верстат у лінійці обладнання компанії.
Він задовольнить вимогам вимогливого замовника та розрахований на важкі умови експлуатації та тривалі навантаження.
Верстат призначений для різних видів фрезерної обробки, свердління, розточування та інших операцій у будь-якому координатному напрямку і може досягти високої точності.

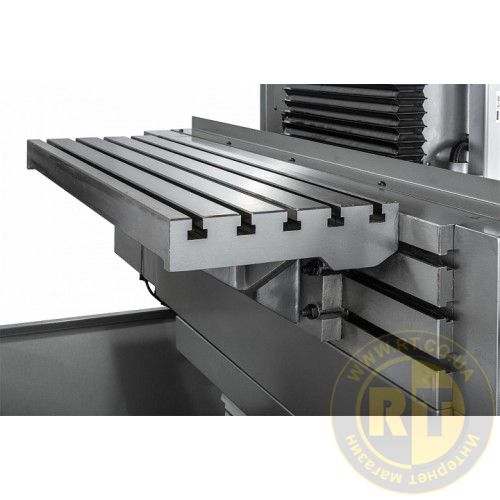

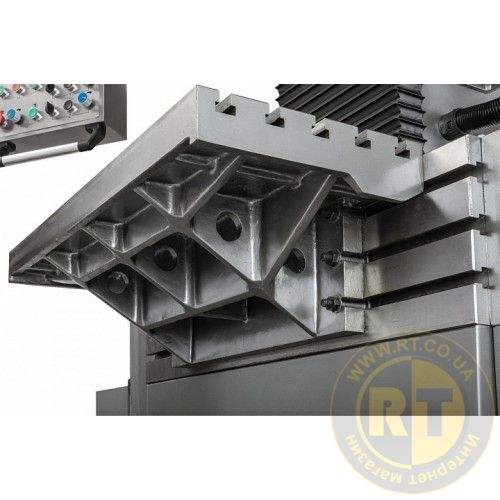

Має горизонтальний та вертикальний робочі столи, що істотно розширює коло завдань та операцій при виробництві оснастки, інструментів, пристроїв, прес-форм та інших деталей складних форм, дрібними серіями на механообробних, інструментальних та ремонтно-механічних ділянках.
Станина верстата має потужну та важку конструкцію станини для виключення вібрації. Двигун головного приводу потужністю 3,7 кВт має безступінчасте регулювання частоти обертання у двох діапазонах від 40 до 440 об/хв та від 440 до 2000 об/хв.

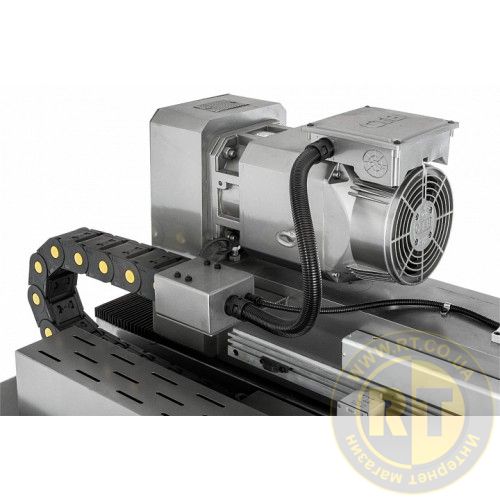

Система переміщень організована за допомогою сервоприводів та ШВП по кожній осі X, Y, Z, що збільшує швидкість та точність обробки.
Серводвигуни дозволяють здійснювати плавне регулювання швидкості за допомогою перетворювача частоти, з оптимальним моментом, що крутить, і майже постійною швидкістю при великих навантаженнях.
Оптимальне регулювання швидкості шпинделя та подачі дозволяє економічно та якісно обробляти заготовки з різних матеріалів.
Напрямні ковзання мають покриття Turcite-B по осях X, Y, Z, яке зменшує коефіцієнт тертя та мінімізує знос напрямних.

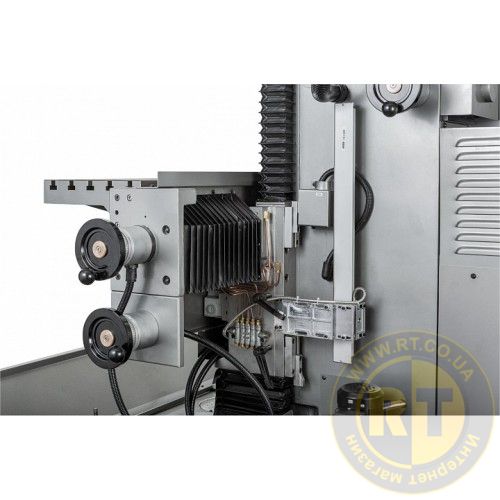

Для легкого та зручного ручного переміщення столу верстат оснащений електронними маховиками по осях X та Y.

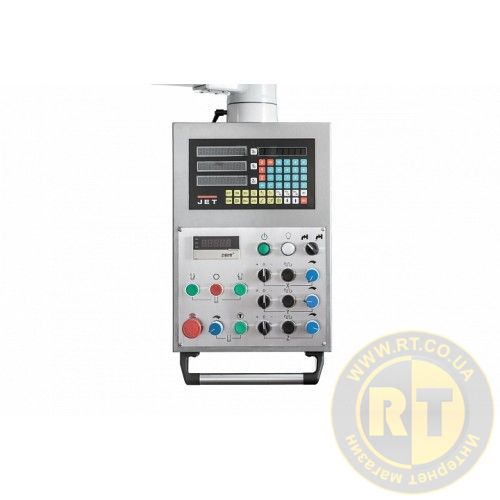

Пристрій цифрової індикації (УЦІ), встановлений на JUTM-1230 Servo DRO, дозволяє підвищити точність роботи та знизити можливість шлюбу.

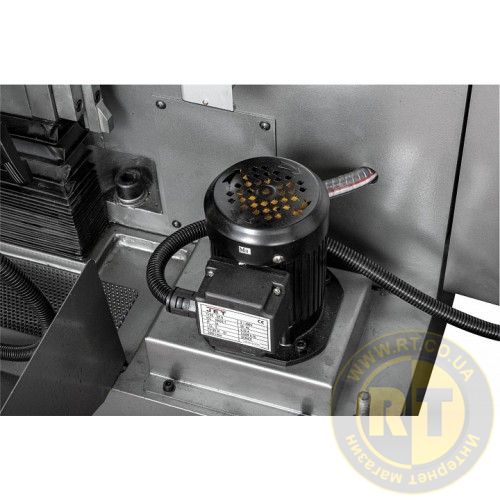

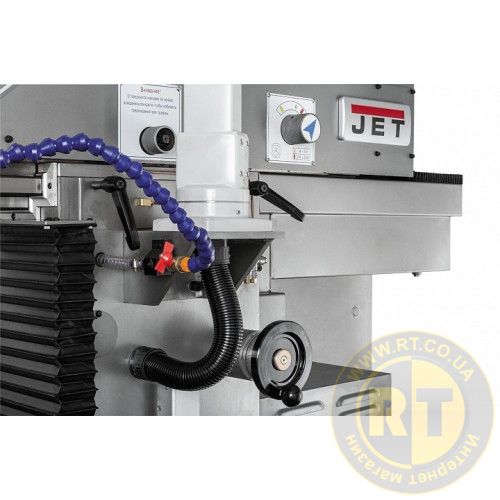

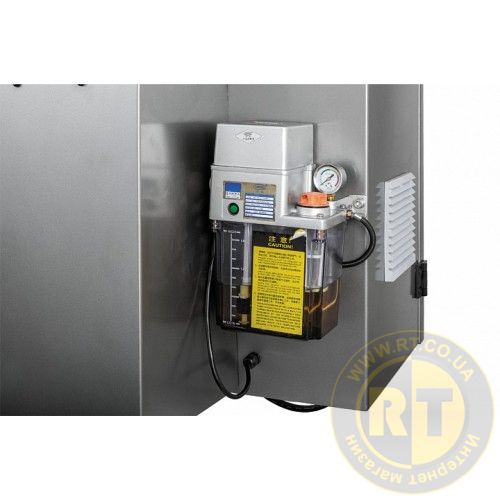

Верстат оснащений системою централізованого мастила, подачею СОЖ у зону обробки, світлодіодною лампою освітлення робочої зони та іншими корисними опціями.
