Фрезерний верстат металу JUTM-1834 Servo DRO JET JUTM-1834SRDRO

Фрезерний станок JET JUTM-1834 Servo DRO

Робочі параметри

• Частота обертання вертикального шпинделя, об/хв 40-440 440-2000
• Відстань від вертикального шпинделя до колони, мм 175-625
• Напруга, 400
• Довжина, мм 1600
• Відстань від вертикального шпинделя до столу, мм 75-525
• Ширина, мм 1800 рік
• Висота, мм 2000 рік
• Розмір столу, мм 850х450
• Маса, кг 1900 рік
• Максимальне навантаження на стіл, кг 300
• Довжина в упаковці, см 180
• Крутний момент серводвигуна по осях X, Y, Z, Нм 10/10/15
• Шпиндельний конус ISO 40
• Ширина в упаковці, см 200
• Хід столу по осі X та Y, мм 600x450
• Відстань від горизонтального шпинделя до столу, мм 170-620
• Висота в упаковці, см 220
• Хід пінолі шпинделя, мм 60
• Хід столу по осі Z, мм 450
• Маса в упаковці, кг 2000 рік
• Потужність двигуна, кВт 5,5
• Автоматична подача осі Х, мм/хв. 10-1000
• Автоматична подача осі Y, мм/хв. 10-1000
• Розмір горизонтального столу, мм 850x450
• Автоматична подача осі Z, мм/хв 10-1000
• Розмір вертикального столу, мм 1190x250
• Прискорене переміщення столу, мм/хв. 1200
• Ширина Т-подібного паза горизонтального столу, мм (7) 14x63
• Ширина Т-подібного паза вертикального столу, мм (3) 14x63

Особливості:

• Покриття Turcite-B по осях X, Y, Z зменшує коефіцієнт тертя та мінімізує знос напрямних
• Плавні налаштування подачі та швидка подача по осях X, Y, Z за допомогою серводвигунів
• ШВП по осях X, Y, Z мінімізують люфт
• Оптимальне регулювання швидкості шпинделя та подачі дозволяє економічну обробку різних матеріалів.
• Змінне регулювання швидкості за допомогою перетворювача частоти з оптимальним моментом, що крутить, і майже постійною швидкістю при великих навантаженнях.

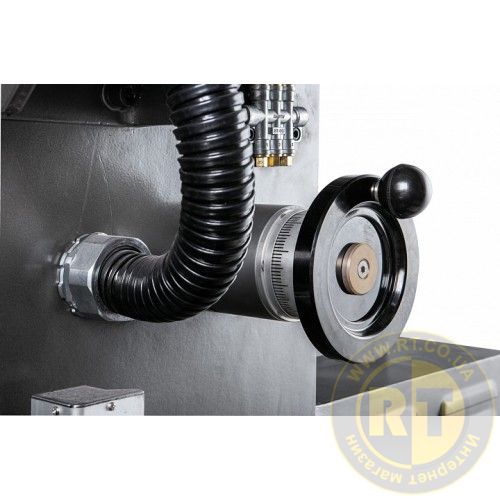

• Електронні маховики для ручного переміщення по всіх осях входять до стандартної комплектації
• Потужна та важка конструкція станини для вимкнення вібрації.

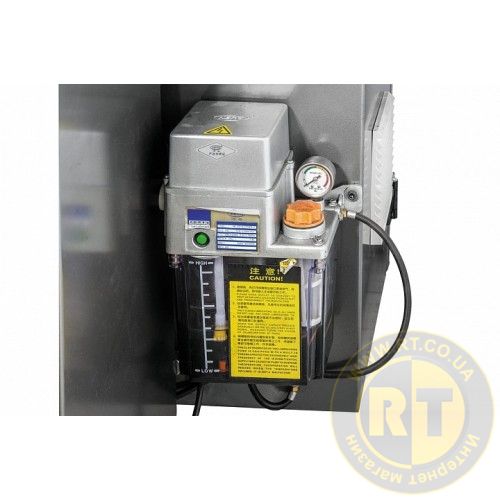

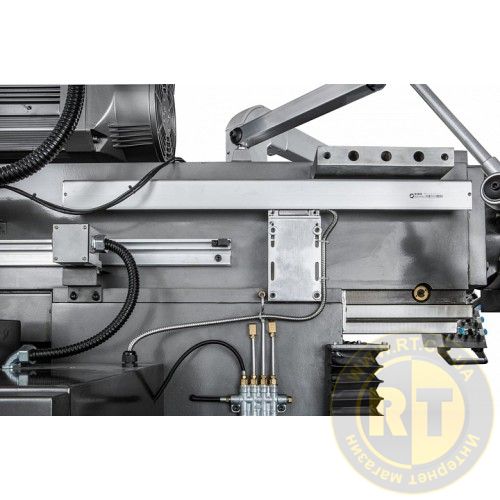

• Автоматична система централізованого мастила для направляючих входить до стандартної комплектації

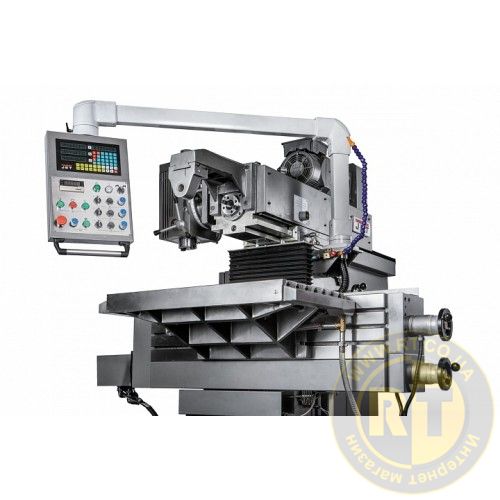

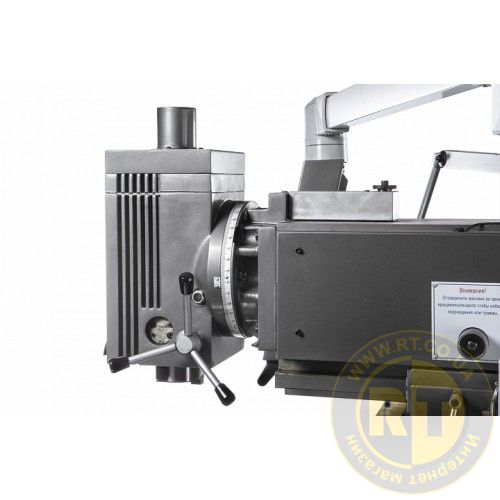

• Поворотна головка для горизонтального фрезерування
• Зубчасті колеса у масляній ванні забезпечують безперебійну роботу редукторів.

Опис

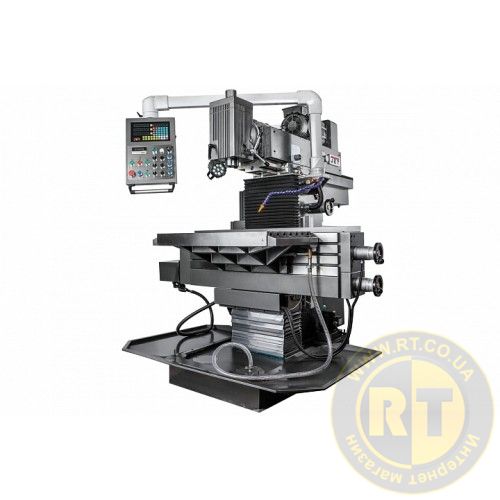

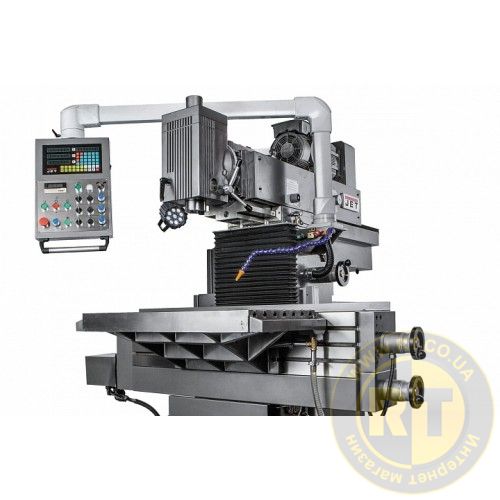

Широкоуніверсальний фрезерний верстат JET JUTM-1834 Servo DRO – потужний та продуктивний верстат у лінійці обладнання компанії.
Він задовольнить вимогам вимогливого замовника та розрахований на важкі умови експлуатації та тривалі навантаження.
Верстат призначений для різних видів фрезерної обробки, свердління, розточування та інших операцій у будь-якому координатному напрямку і може досягти високої точності.

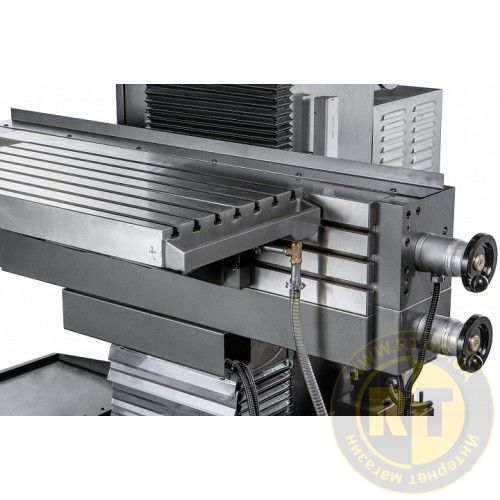

Має горизонтальний та вертикальний робочі столи, що істотно розширює коло завдань та операцій при виробництві оснастки, інструментів, пристроїв, прес-форм та інших деталей складних форм, дрібними серіями на механообробних, інструментальних та ремонтно-механічних ділянках.

Станина верстата має потужну та важку конструкцію станини для виключення вібрації. Двигун головного приводу потужністю 5,5 кВт має безступінчасте регулювання частоти обертання у двох діапазонах від 40 до 440 об/хв та від 440 до 2000 об/хв.

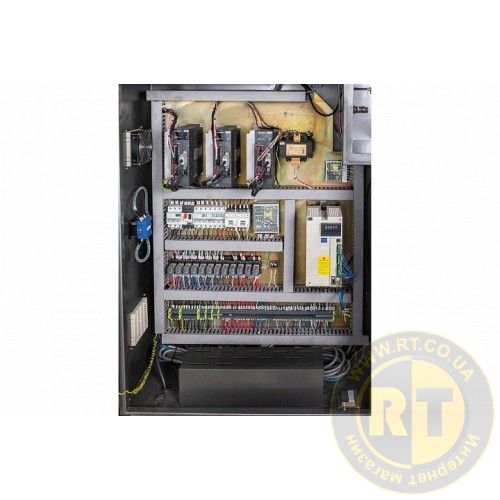

Система переміщень організована за допомогою сервоприводів та ШВП по кожній осі X, Y, Z, що збільшує швидкість та точність обробки.
Серводвигуни дозволяють здійснювати плавне регулювання швидкості за допомогою перетворювача частоти, з оптимальним моментом, що крутить, і майже постійною швидкістю при великих навантаженнях.

Оптимальне регулювання швидкості шпинделя та подачі дозволяє економічно та якісно обробляти заготовки з різних матеріалів.

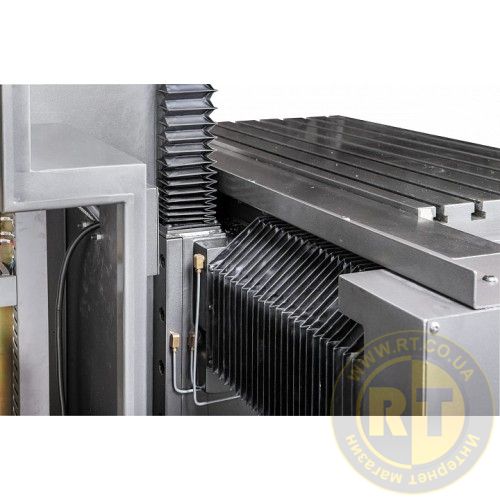

Напрямні ковзання мають покриття Turcite-B по осях X, Y, Z, яке зменшує коефіцієнт тертя та мінімізує знос напрямних.

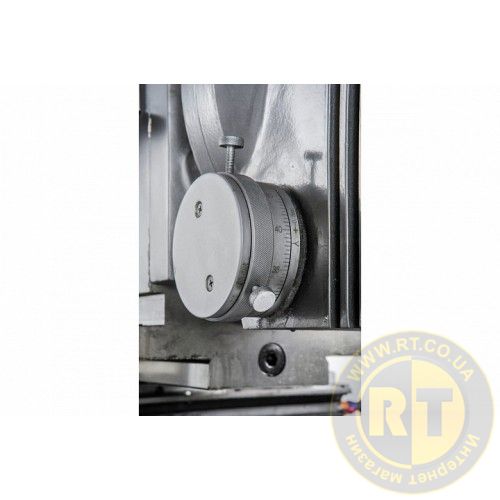

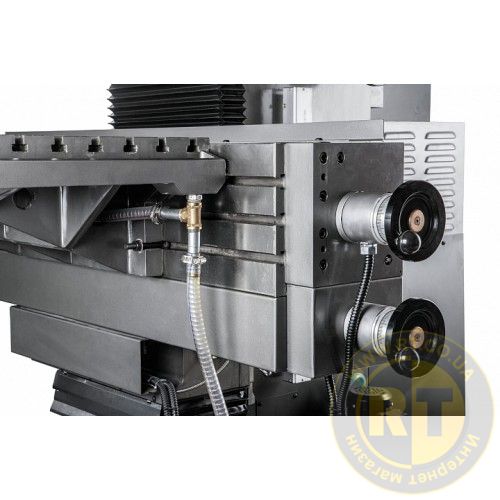

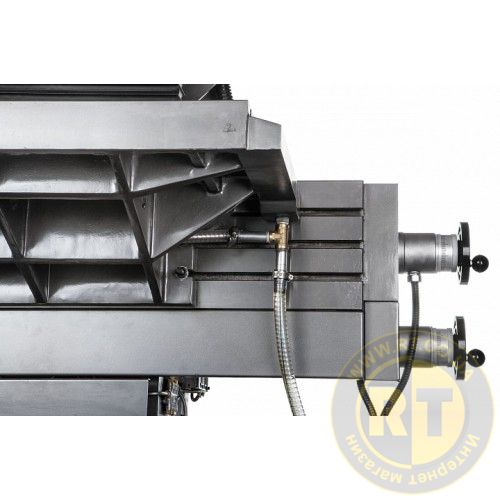

Для легкого та зручного ручного переміщення столу верстат оснащений електронними маховиками по осях X та Y.

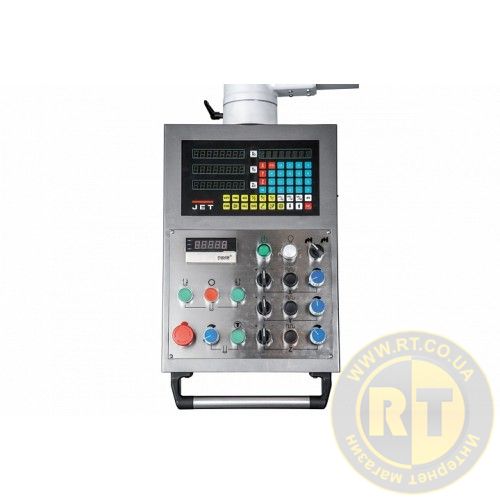

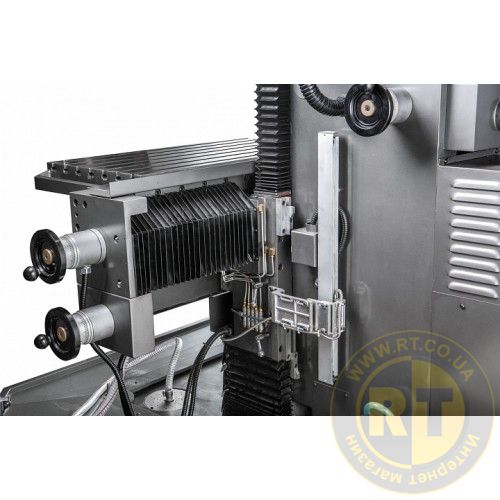

Пристрій цифрової індикації встановлено на JUTM-1834 Servo DRO дозволяє підвищити точність роботи та зменшити можливість шлюбу.

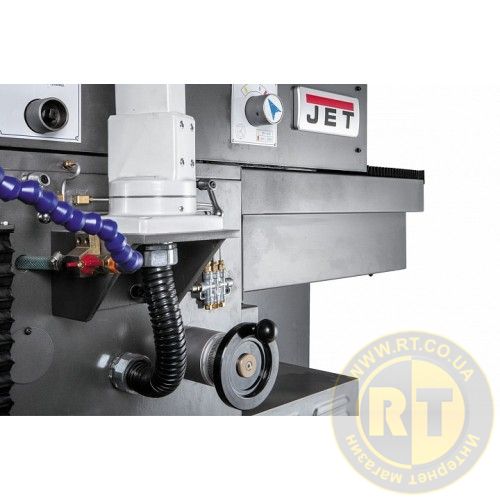

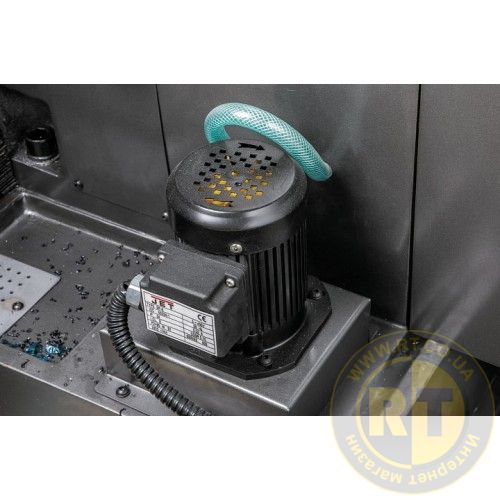

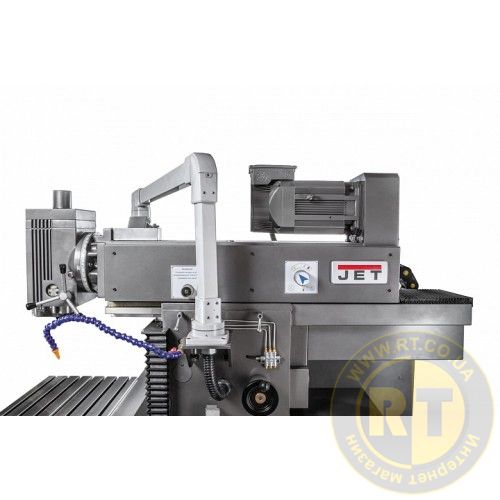

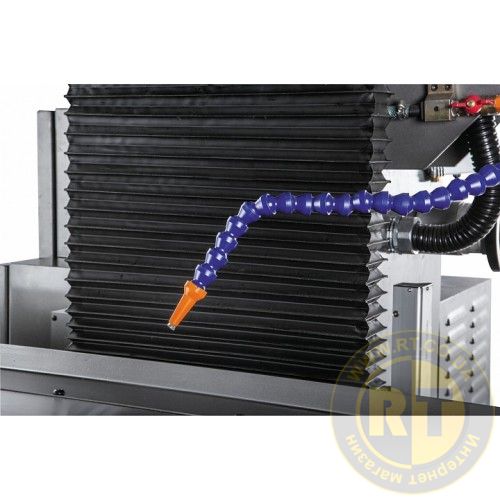

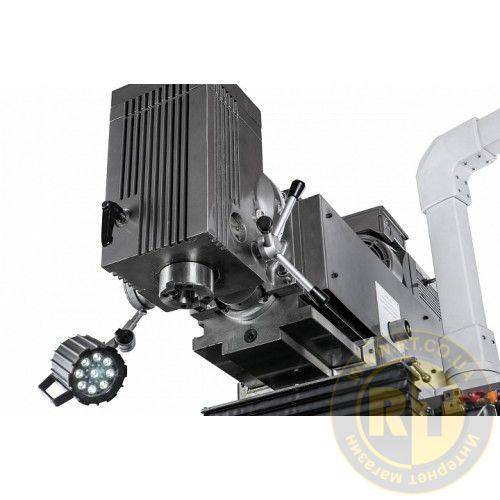

Верстат оснащений системою централізованого мастила, подачею СОЖ у зону обробки, світлодіодною лампою освітлення робочої зони та іншими корисними опціями.
