Фрезерний універсальний верстат JMD-1452 TSX DRO JET JMD-1452-TSX-DRO

Універсальний фрезерний верстат JET JMD-1452 TSX DRO

Робочі параметри

• Максимальний діаметр кінцевої фрези, мм 25
• Конус вертикального шпинделя ISO 40 (DIN2080)
• Потужність двигуна підйому столу, кВт 1,1
• Максимальний діаметр свердління з автоподачею, мм 20
• Максимальний діаметр різьби, що нарізається, мм М16
• Діапазон повороту вертикальної голови (вправо/ліворуч) ±45°
• Потужність вертикального двигуна, кВт 3,75
• Кількість подач по осі Y, прим. 8
• Напруга, 400
• Довжина, мм 2070 рік
• Розміри стільця по осях X та Y, мм 1320 x 360
• Відстань від вертикального шпинделя до столу, мм 200 – 650
• Потужність горизонтального двигуна, кВт 4
• Кількість подач осі X, прим. 8
• Ширина, мм 2020 рік
• Відстань від вертикального шпинделя до стійки, мм 150 – 550
• Висота, мм 2320
• Автоматична подача пінолі, мм/про 0,038/0,76/0,203
• Частота обертання горизонтального шпинделя, об/хв 58-1800
• Маса, кг 2410
• Максимальне навантаження на стіл, кг 300
• Кількість швидкостей горизонтального шпинделя, прим.
• Довжина в упаковці, см 193
• Конус горизонтального шпинделя ISO 50 (DIN2080)
• Ширина в упаковці, см 172
• Хід столу по осі X та Y, мм 1000х300
• Відстань від горизонтального шпинделя до столу, мм 0 – 450
• Хід пінолі шпинделя (автоподача), мм 127
• Висота в упаковці, см 224
• Хід столу по осі Z, мм 450
• Маса в упаковці, кг 2610
• Кількість автоматичних подач, шт 3
• Автоматична подача осі Х, мм/хв. 15 – 370
• Автоматична подача осі Y, мм/хв. 15 – 370
• Кількість Т-подібних пазів, шт 3
• Максимальний діаметр свердління чавун, мм 45
• Прискорене переміщення столу, мм/хв. 576
• Максимальний діаметр свердління сталь, мм 40
• Максимальний діаметр торцевої фрези, мм 125
• Потужність насоса СОЖ, кВт 0,04
• Кількість швидкостей вертикального шпинделя, шт 20
• Потужність двигуна автоподачі, кВт 0,75
• Ширина Т-подібного паза основи, мм 18 років.

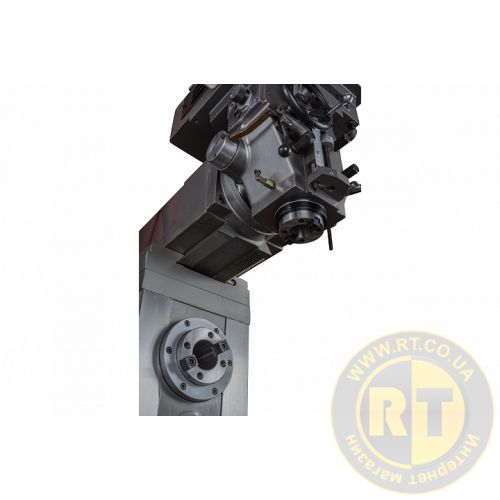

• Діапазон повороту хобота ±30°

Опис

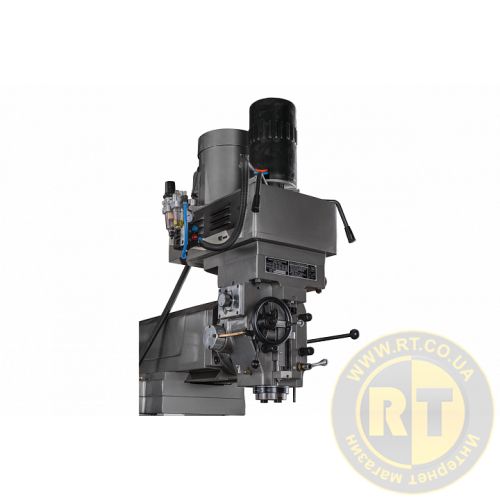

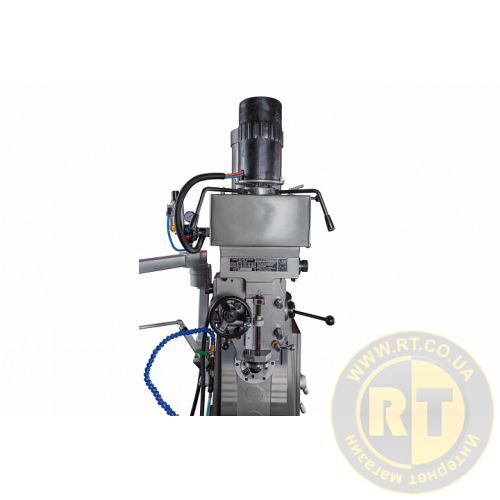

• Вертикальний та горизонтальний шпинделі
• Пневматична затискна тяга вертикального шпинделя

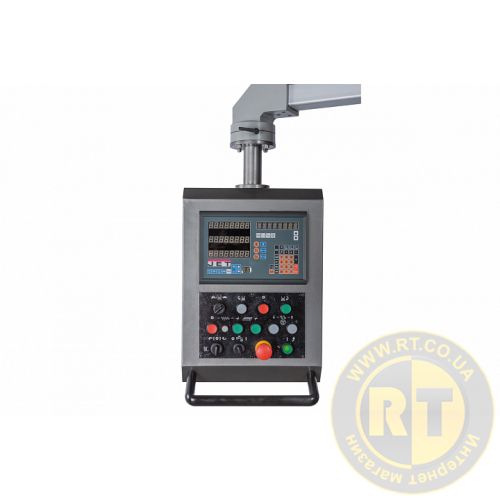

• УЦІ (пристрій цифрової індикації) по 3 осях, ціна поділу 0,005 мм, похибка ±1 знак

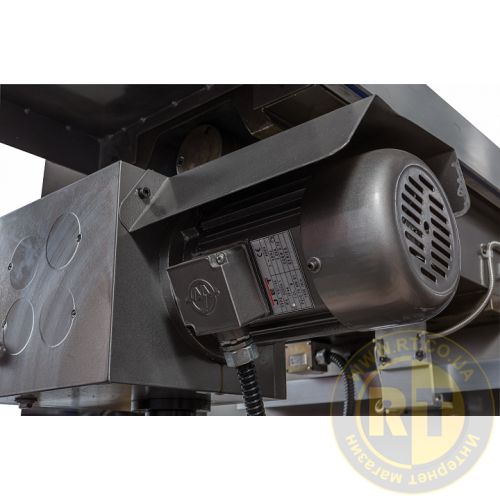

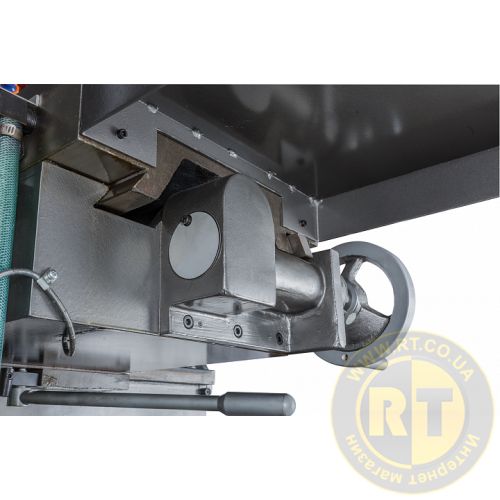

• Двигун підйому-опускання столу

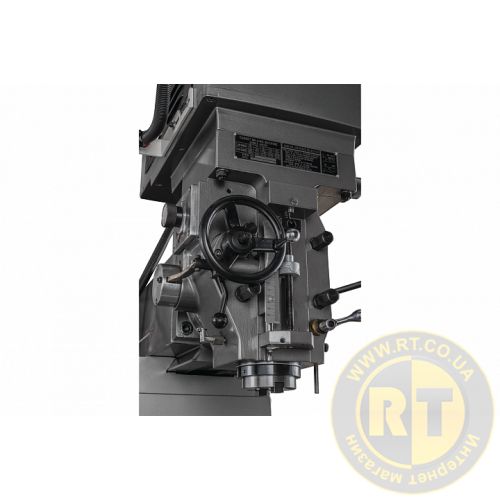

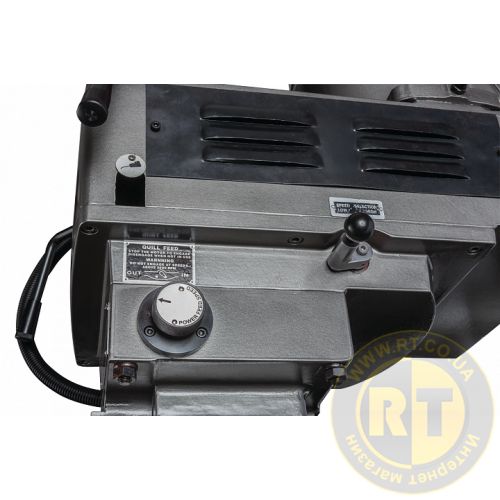

• Автоматична подача шпинделя пінолі

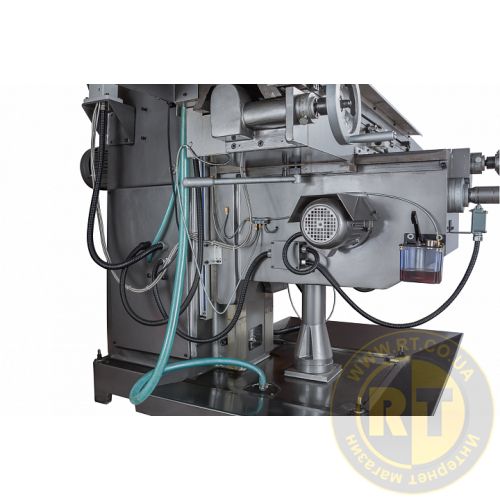

• Вбудована система підведення СОЖ

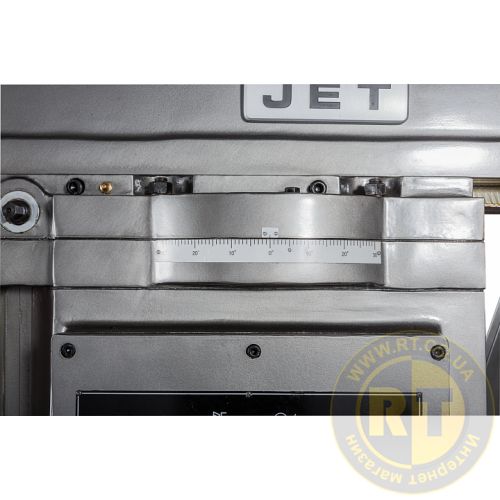

• Нахил вертикального шпинделя вліво/вправо
• Автоматична подача по осі Х та Y
• Напрямок обертання шпинделя вліво/вправо
• Лампа місцевого освітлення

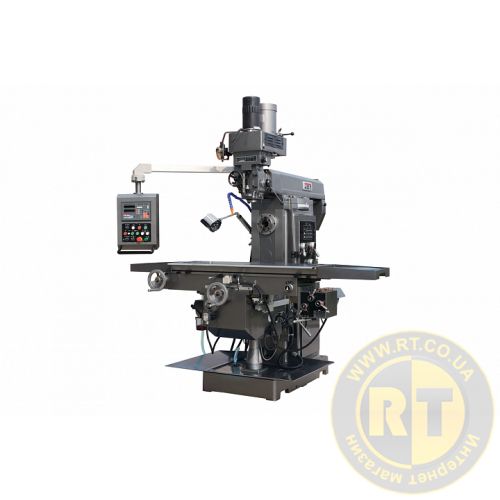

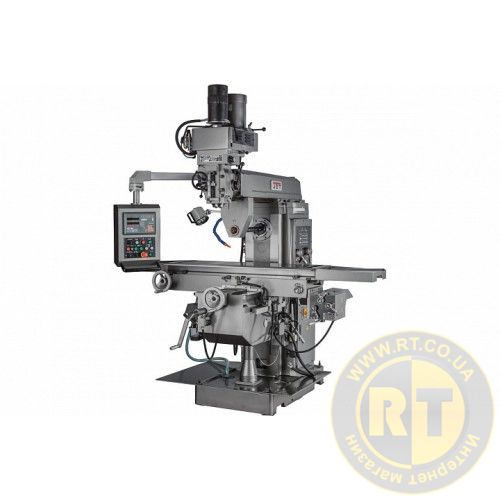

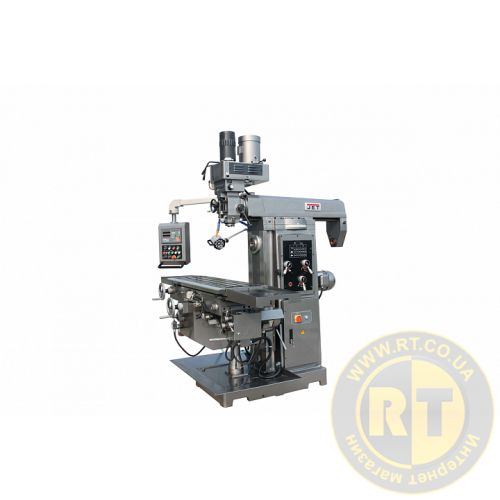

Компанія JET представляє JMD-1452TS DRO – широкоуніверсальний фрезерний верстат підвищеної потужності.
Верстат призначений для роботи в умовах тривалих та важких навантажень, тому його основне призначення – промислові підприємства, що випускають серійну продукцію, великі багатопрофільні ремонтні майстерні тощо.
Верстат дозволяє працювати з торцевими муфтами діаметром до 125 мм і кінцевими до 25 мм, максимальний діаметр свердління 0 На верстатах цього класу встановлюються два шпинделі.

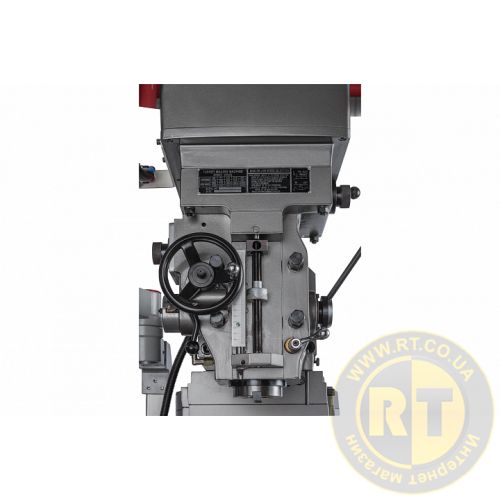

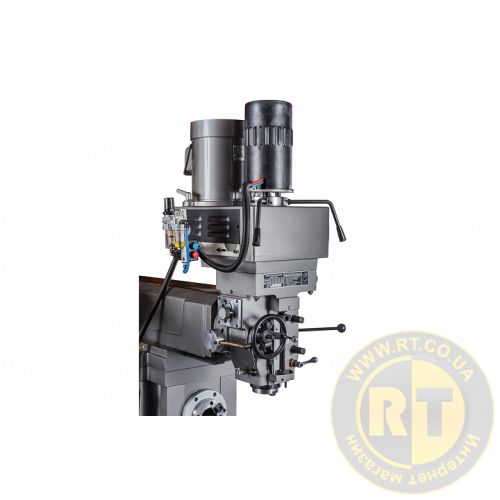

Вертикальний може працювати на швидкостях від 70 до 3600 об/хв. з автоматичної подачі пенолі 0,045/0,86/0,142 мм/об. Хід пінолі – 127 мм, відстань шпиндель – стійка 150-550 мм, шпиндель – стіл – 200-650 мм.

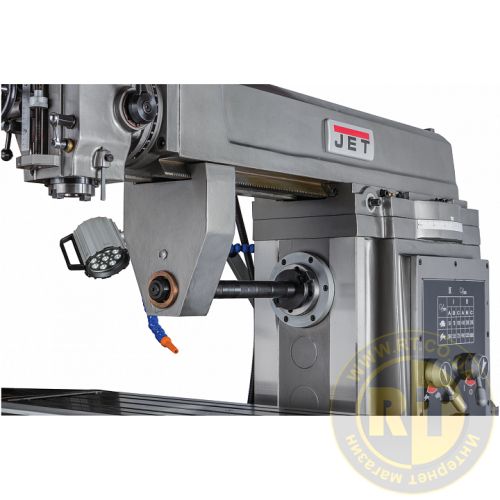

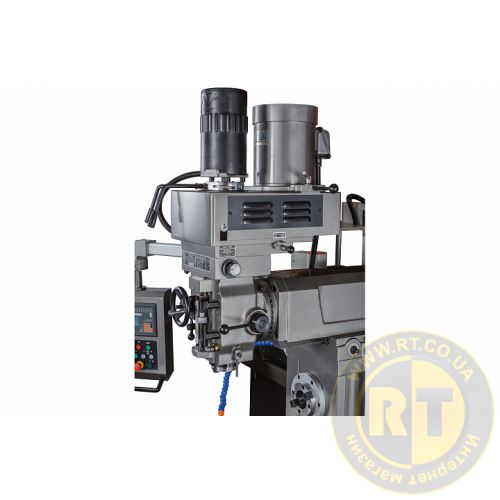

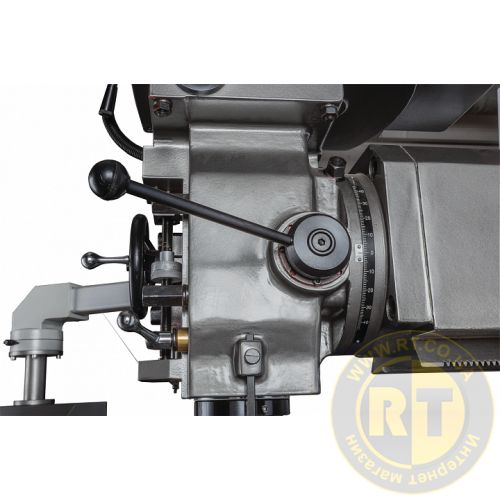

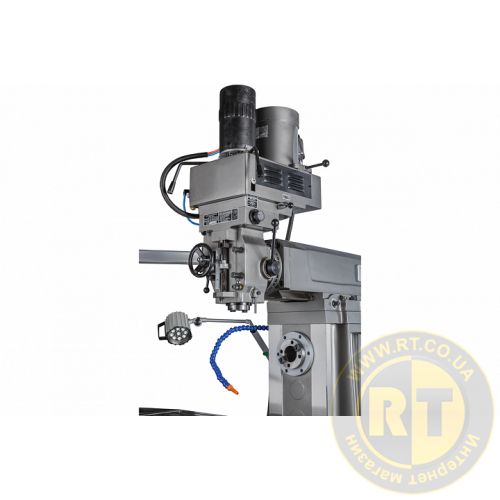

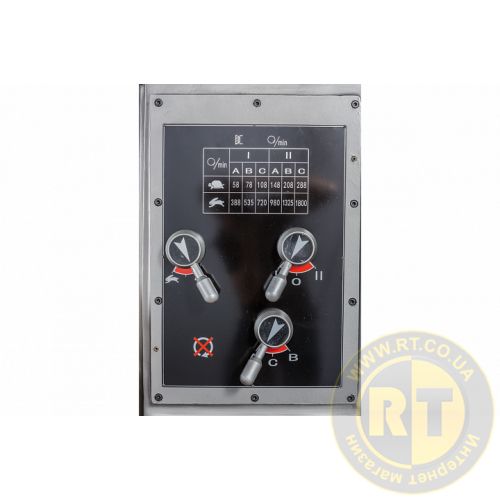

Передбачено нахил шпиндельної головки ліворуч/праворуч. Горизонтальний шпиндель здатний розвивати швидкість 70-1800 об/хв, параметр вісь шпинделя – стіл – 0-450 мм.

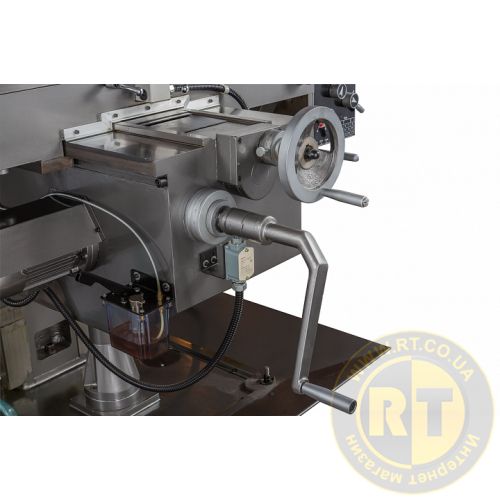

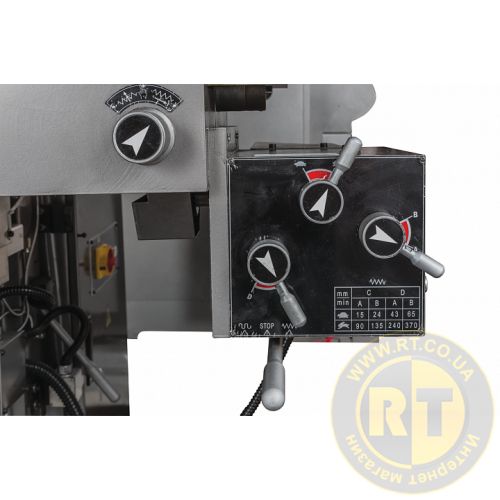

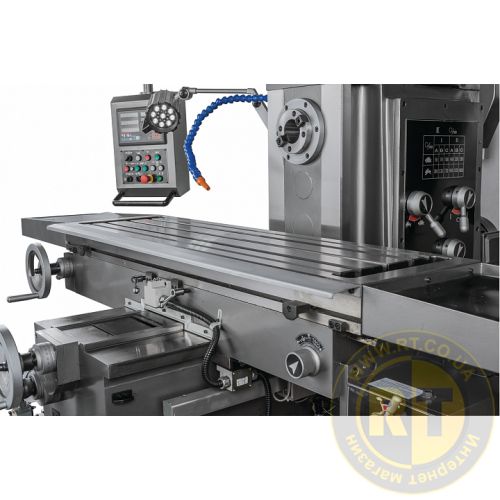

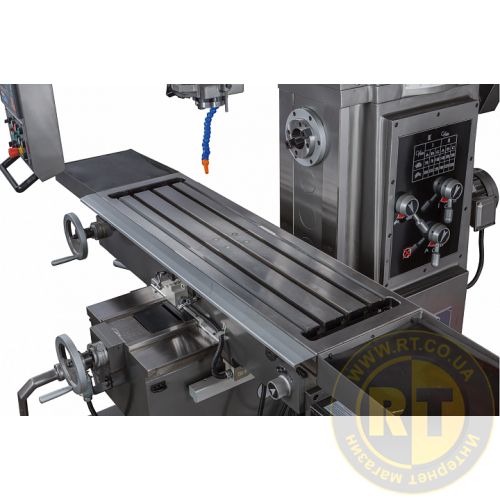

Фрезерний стіл верстата збільшений до 1320х360 мм, переміщення по трьох осях 1000х300х450 мм. Пристрій автоподачі забезпечує переміщення столу по осях Х та Y 15-370 об/хв, осі Z – 575 мм/хв.

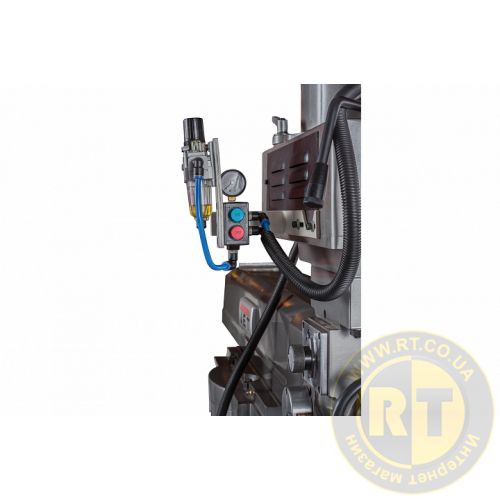

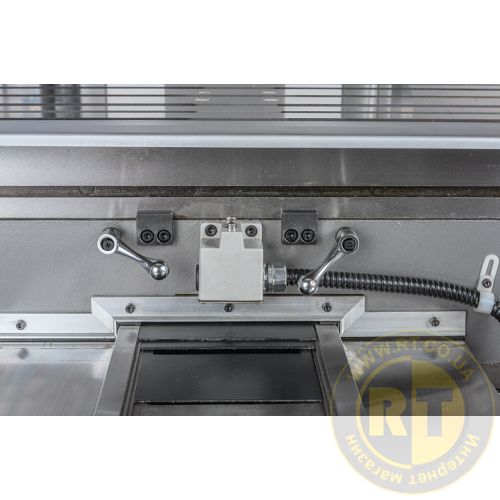

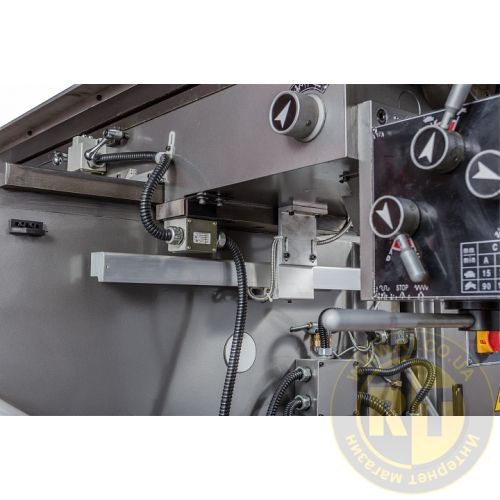

На JMD-1452TS DRO встановлений пневматичний затискний тяг вертикального шпинделя (пневматичний шомпол), передбачено наявність високоточного
пристрою цифрової індикації (цифрових лінійок) за трьома робочими осями з ціною розподілу 0,005 мм.

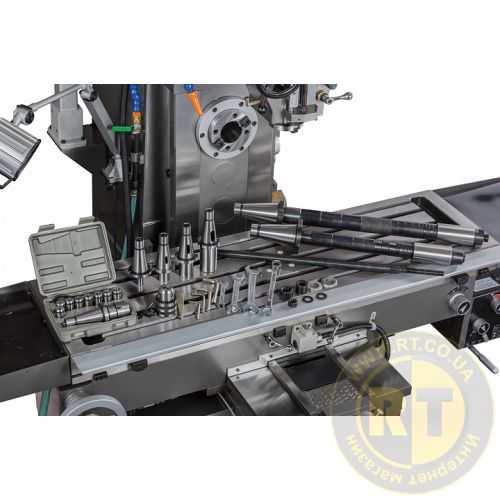

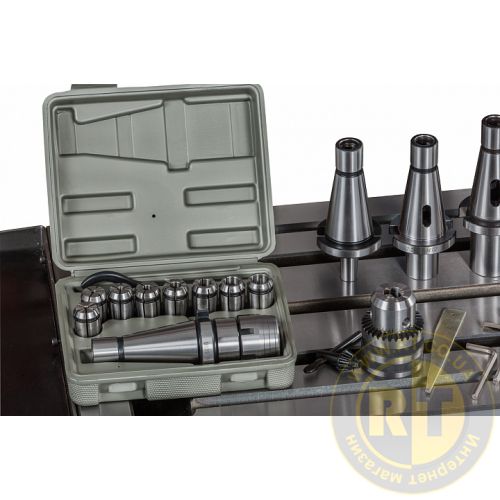

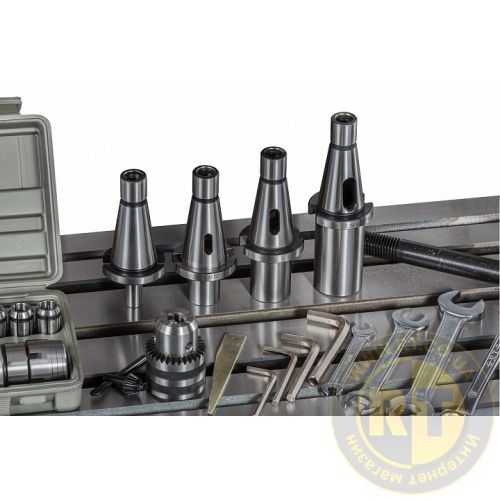

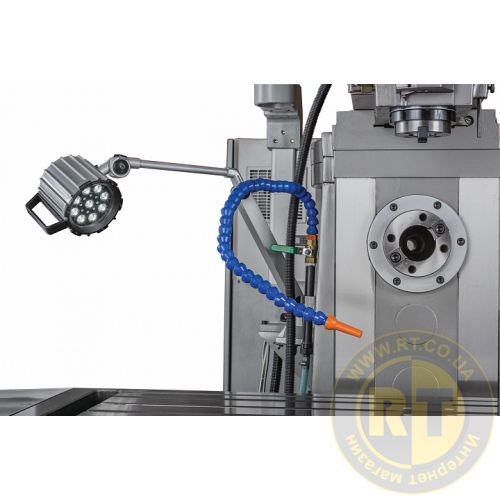

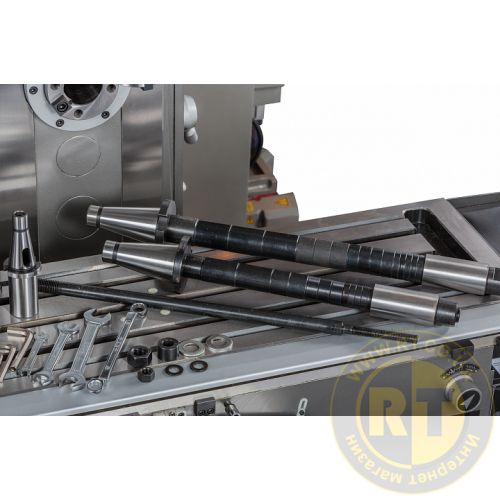

Верстат поставляється в багатій комплектації, включаючи систему подачі СОЖ, світлодіодну лампу освітлення робочої зони, патрон цанговий з набором цанг, свердлильний патрон і багато іншого.
