Фрезерний універсальний верстат JMD-1463 TSX DRO JET JMD-1463-TSX-DRO

Фрезерний універсальний верстат JET JMD-1463 TSX DRO

Характеристики

• Максимальний діаметр свердління сталь, мм 40
• Максимальний діаметр кінцевої фрези, мм 25
• Максимальний діаметр торцевої фрези, мм 125
• Вертикальний шпиндель
• Частота обертання вертикального шпинделя, об/хв 58-6000 (20 швидкостей)
• Потужність двигуна вертикального шпинделя, кВт 5,5
• Автоматична подача пенолі, мм/про 0,04/0,08/0,15
• Шпиндельний конус ISO 40 (DIN 2080)
• Діапазон нахилу фрезерної головки, град ±90⁰
• Хід пінолі шпинделя, мм 140
• Відстань від вертикального шпинделя до столу, мм 200-650
• Горизонтальний шпиндель
• Частота обертання горизонтального шпинделя, об/хв 60-1800 (12 швидкостей)
• Потужність двигуна горизонтального шпинделя, кВт 4
• Шпиндельний конус ISO 50 (DIN2080)
• Відстань від горизонтального шпинделя до столу, мм 50-450
• Фрезерний стіл

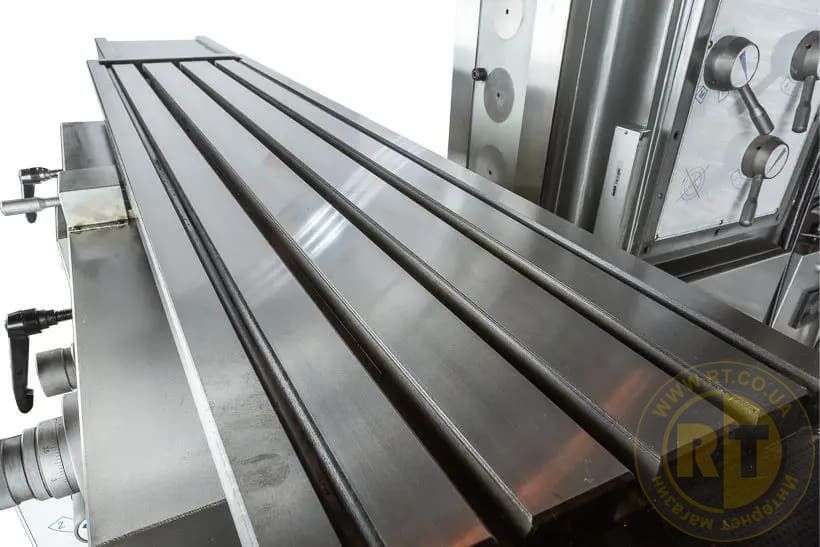

• Розмір столу по осі X та Y, мм 1600 х 360
• Хід столу по осі X та Y, мм 1300 х 290
• Хід столу по осі Z, мм 400
• Кількість подач, прим. 8
• Хід хобота, мм 550
• Ширина Т-подібного паза, мм (3) 18х80.
• Швидкість подачі СОЖ, л/хв. 25
• Максимальне навантаження на стіл, кг 350
• Напруга, 400
• Довжина, мм 2520
• Ширина, мм 2100
• Висота, мм 2500
• Маса, кг 2750

Комплектація

• Шомпол М24 – 1шт.
• Оправлення ISO50/MК4 – 1шт.
• Шестигранні ключі 5 та 10мм
• Оправлення горизонтального шпинделя Ф27мм із шпонковим пазом – 1шт.
• Оправлення горизонтального шпинделя Ф32мм із шпонковим пазом – 1шт.
• Рожковий ключ 14-17 - 1 шт.
• Рожковий ключ 27-30 - 1 шт.
• Рожковий ключ 36-41 - 1 шт.
• Машинні лещата

Особливості:

• Вертикальний та горизонтальний шпинделі
• Потужний двигун вертикального шпинделя з широким діапазоном частоти обертання
• Максимальна частота обертання 5000 об/хв для високоякісної обробки кольорових металів
• Нахил фрезерної головки зліва/праворуч ±90⁰

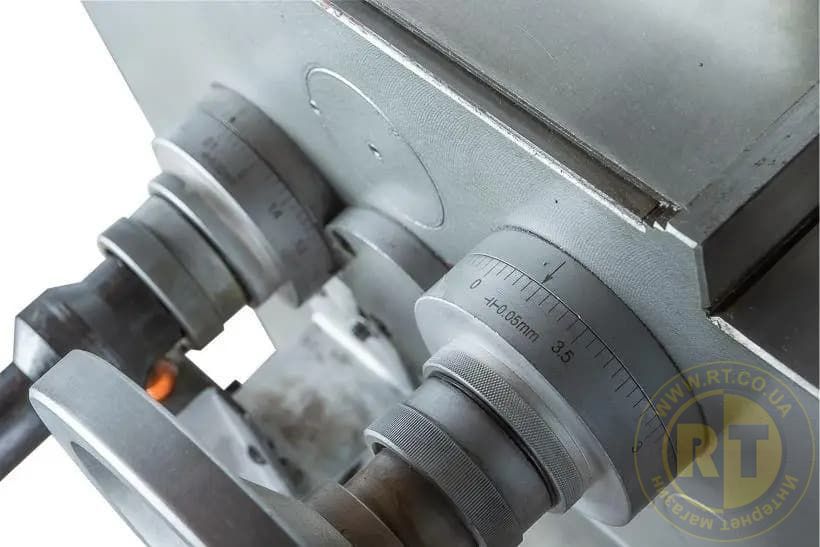

• Мікро подача осі Z з обмежувачем глибини свердління

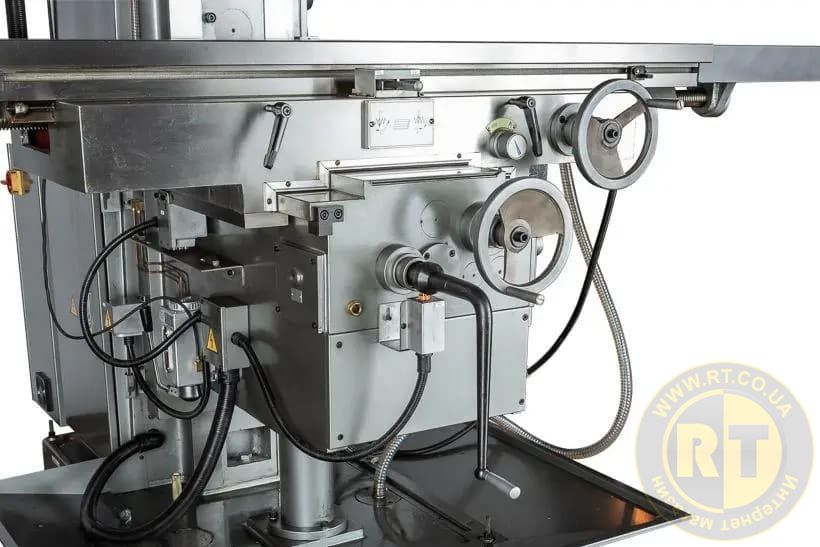

• Автоматична подача по осях X, Y, Z приводним серводвигуном з високим моментом, що крутить.

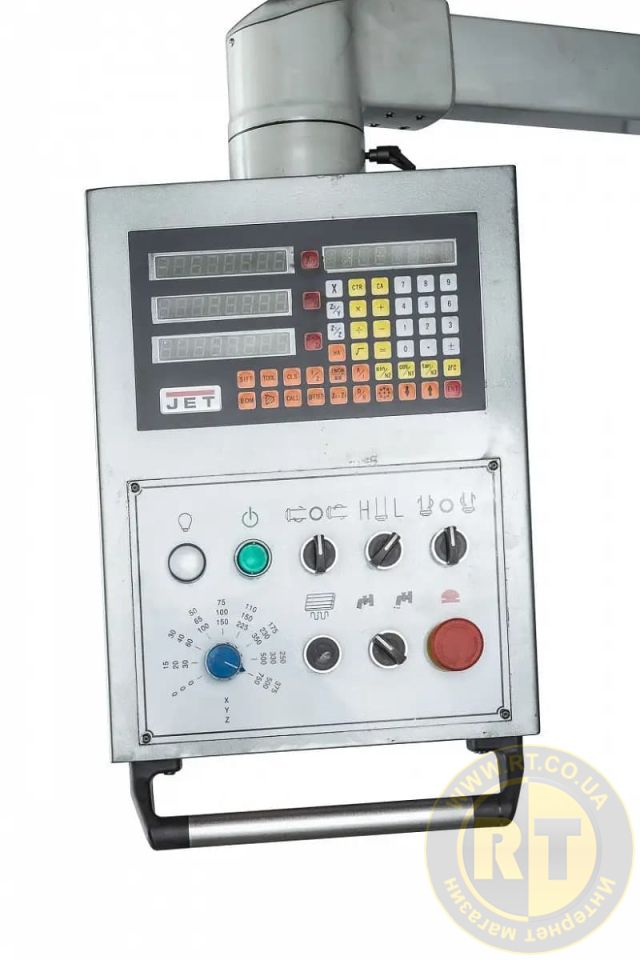

• Центральний пульт оператора із включенням реверсу
• УЦІ (пристрій цифрової індикації) по 3 осях, ціна поділу 0,005 мм, похибка ±1 знак
• Вбудована система підведення СОЖ

Опис:

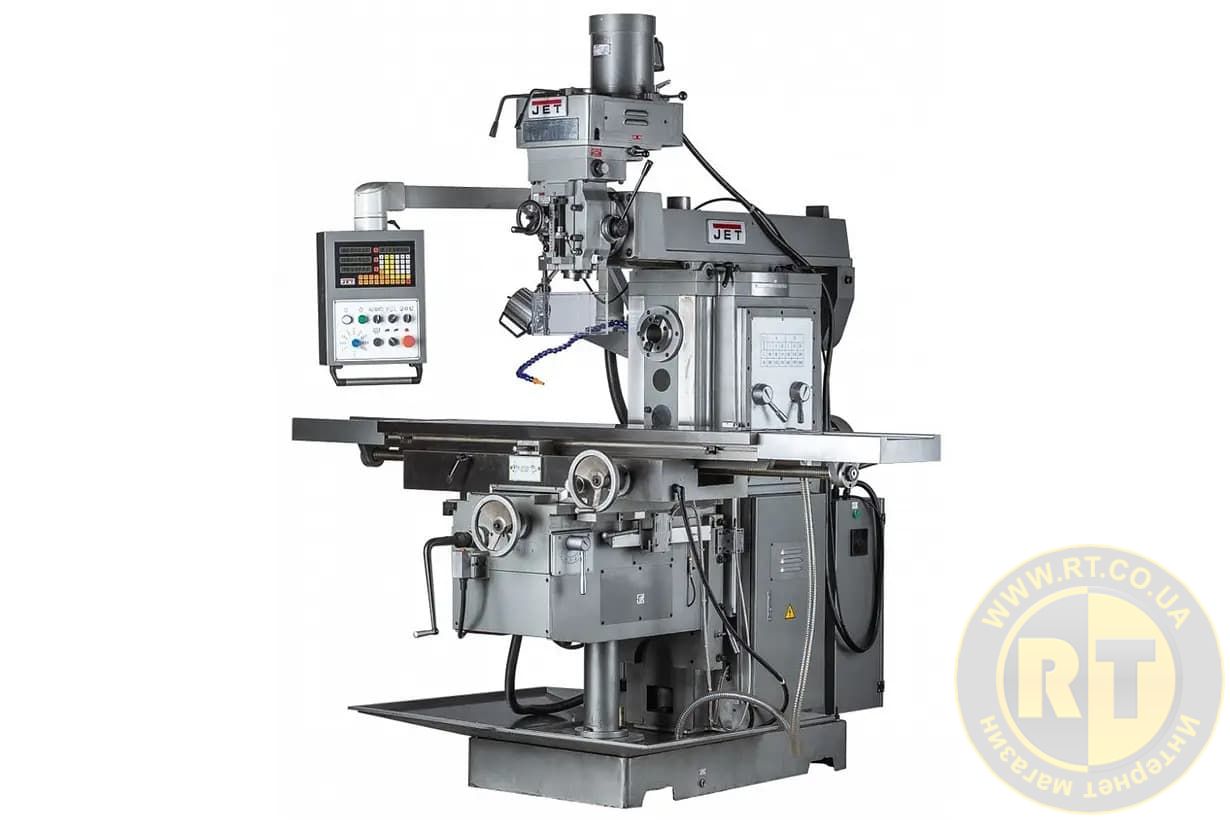

JMD-1463 TSX DRO – широкоуніверсальний фрезерний верстат для промислових підприємств різного рівня, профільних та багатопрофільних майстерень тощо.

На верстаті JMD-1463 TSX DRO можна виконувати свердління отворів до діаметра 40 мм і фрезерувати кінцевими фрезами до діаметра 25 мм.
На верстаті встановлено вертикальний та горизонтальний шпинделі зі швидкостями обертання 58-5000/60-1800 об/хв відповідно. Відстань між вертикальним шпинделем та столом від 200 до 650 мм, горизонтальний шпиндель-стіл – від 50 до 450 мм.

Вибір швидкостей вертикального шпинделя здійснюється за допомогою варіаторної коробки швидкостей і має 2 діапазони по 10 швидкостей у кожному. 1-й діапазон - знижений, має швидкості: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й діапазон - підвищений, зі швидкостями: 116, 183, 283, 33 2

Швидкість обертання горизонтального шпинделя змінюється в діапазоні від 60 до 1800 об/хв і має 12 встановлених швидкостей.

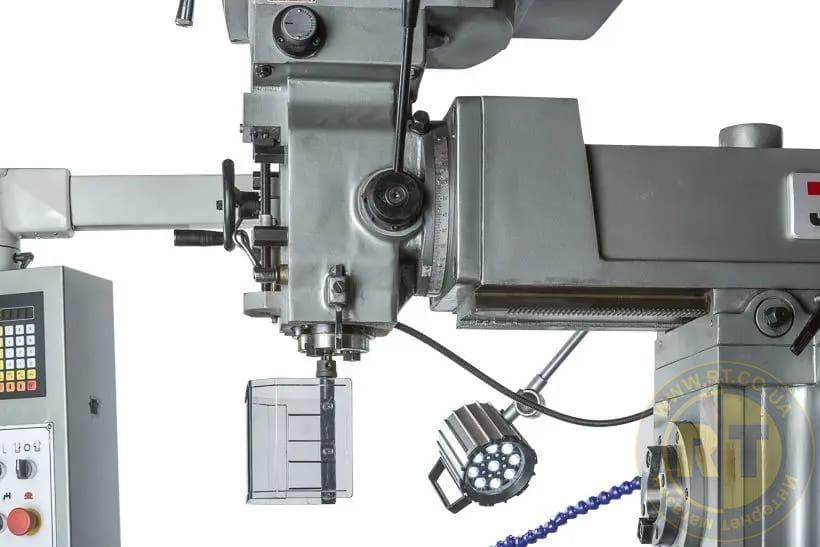

Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90°.

Горизонтальні та вертикальні шпинделі мають функцію реверсу.

Для підвищення точності та швидкості обробки деталей верстат JMD-1463 TSX DRO оснащений пристроєм цифрової індикації (УЦІ) з дискретністю в 5 мікрон та пристроєм автоматичної подачі по осях X, Y і Z, з приводом від серводвигуна змінного струму з максимальним крутним моментом 10 Нм. Піноль шпинделя також має функцію автоматичного подавання з трьома встановленими швидкостями 0,04/0,08/0,15 мм/об.

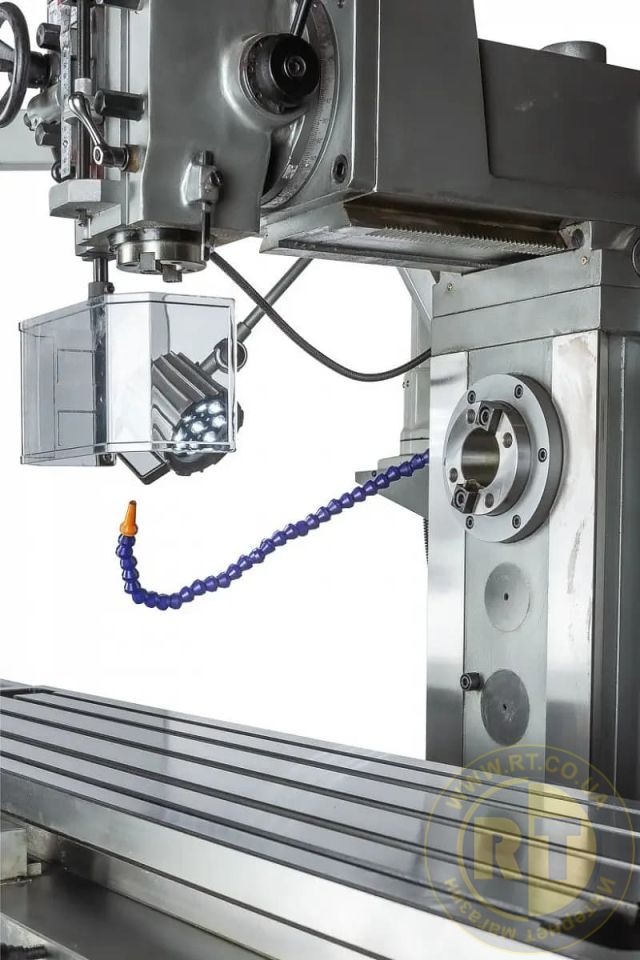

Верстат оснащений системою подачі СОЖ з насосом потужністю 90Вт та швидкістю потоку 25 л/хв, має захисний екран із кінцевим вимикачем, лампу освітлення робочої зони та ряд інших корисних опцій.
