Фрезерно-свердлильний верстат JET JMD-40PFCT

Фрезерно-свердлильний верстат JETJMD-40PFCT

Робочі параметри

• Максимальний діаметр кінцевої фрези, мм 32
• Діаметр колони, мм Ø115
• Максимальний діаметр різьби, що нарізається, мм М12
• Напруга, 400
• Розміри стільця по осях X та Y, мм 730 x 210
• Ширина Т-подібного паза столу, мм 14

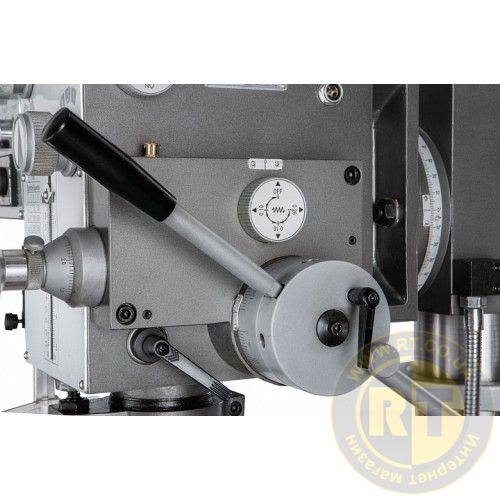

• Автоматична подача пенолі, мм/про 0,1/0,18/0,26
• Маса, кг 365
• Діапазон нахилу голови, град. ±90˚
• Довжина в упаковці, см 73
• Діапазон повороту головки шпиндельної бабки 360 °
• Конус шпинделя МТ4
• Ширина в упаковці, см 76
• Хід столу по осі X та Y, мм 500 х 230
• Відстань від шпинделя до столу, мм 715
• Висота в упаковці, см 188,5
• Хід пінолі шпинделя, мм 120
• Маса в упаковці, кг 400
• Потужність двигуна, кВт 1,1/1,5
• Відстань від шпинделя до стійки, мм 297,5
• Відстань від шпинделя до основи, мм 1180
• Розмір основи по осі X та Y, мм 650x450

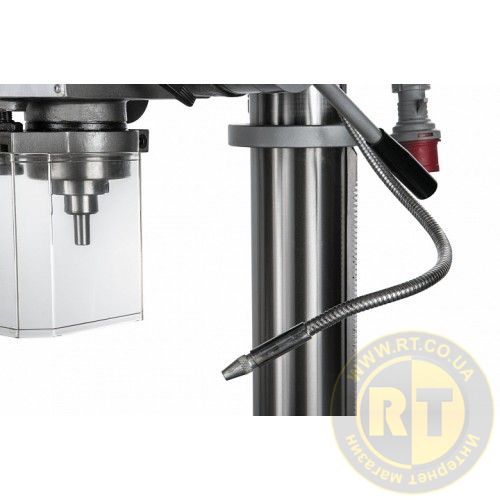

• Пристрій подачі СОЖ так

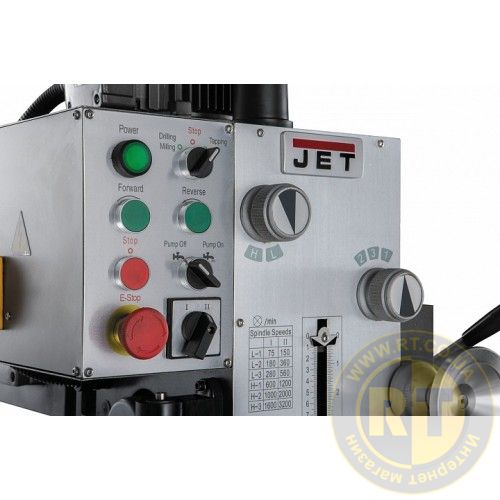

• Частота обертання шпинделя, об/хв I - 75, 180, 280, 600, 1000, 1600 II - 150, 360, 560, 1200, 2000, 3200
• Максимальний діаметр свердління чавун, мм 40
• Автоподача є
• Максимальний діаметр свердління сталь, мм 32
• Автореверс є
• Максимальний діаметр торцевої фрези, мм 76

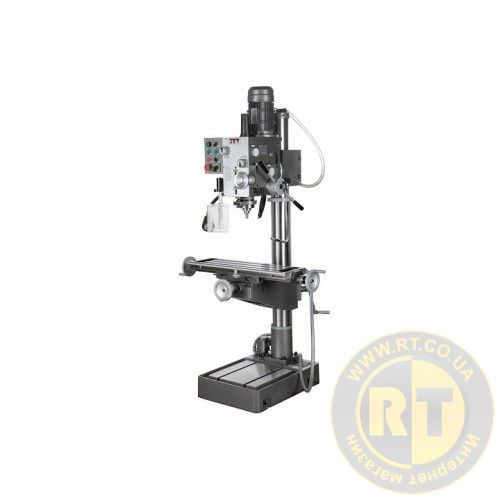

Редукторний вертикально-свердлильний верстат JMD-40PFCT з хрестовим столом з максимальним діаметром свердління сталі 32мм і до 40мм по чавуну призначений для роботи в ремонтних та інструментальних цехах, а також у виробничих цехах із дрібносерійним та серійним випуском продукції; оснащений пристроями верстат може бути застосований у великосерійному та масовому виробництві.
Верстат призначений для виконання наступних операцій: свердління, розсвердлювання, зенікування, зенкерування та розгортання.

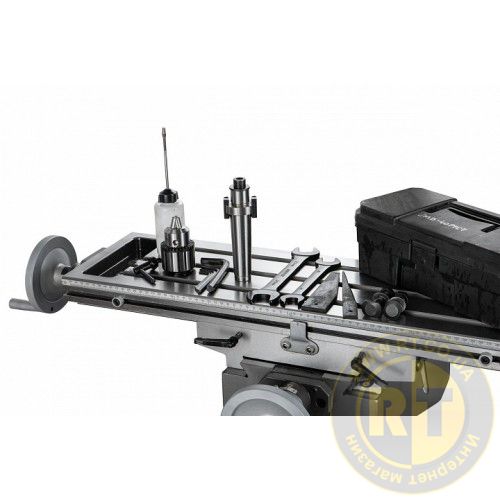

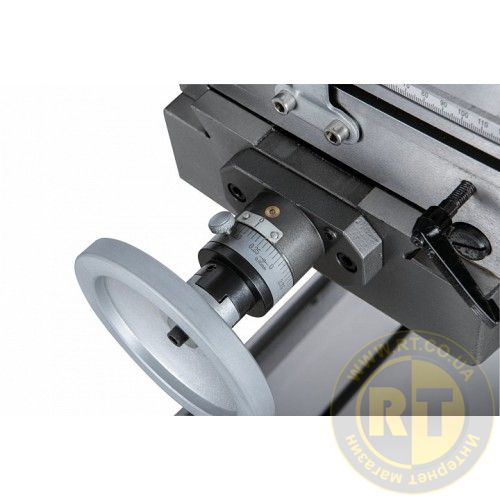

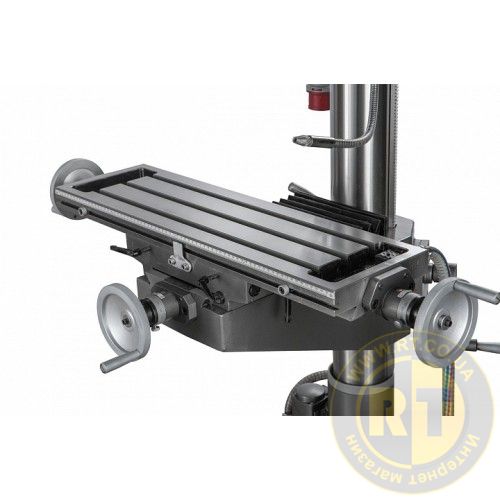

JMD-40 PFCT має хрестовий стіл з можливістю переміщення по осі X і Y.
Це виконання верстата дозволить підвищити точність свердління заготовки за одну установку, а також дозволить виконувати найпростіші фрезерні операції, наприклад фрезерування плоскої поверхні заготовки або фрезерування паза.

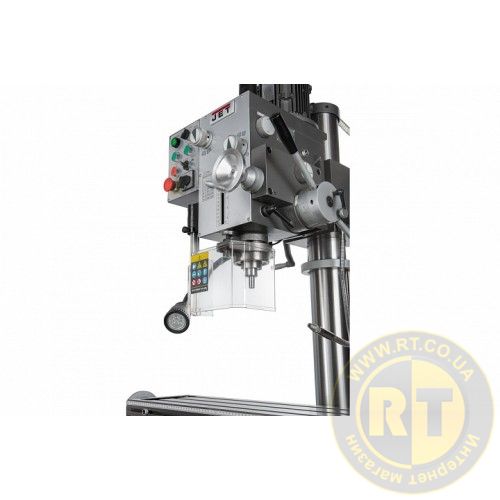

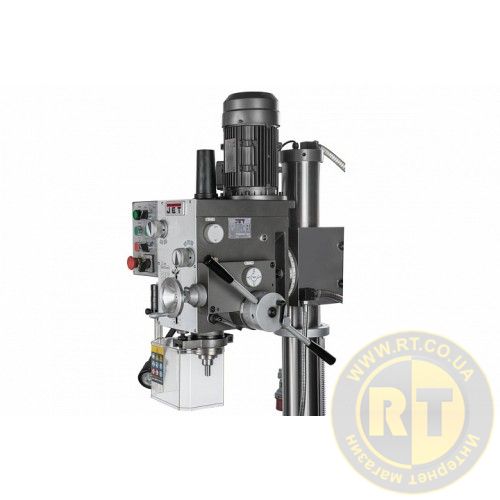

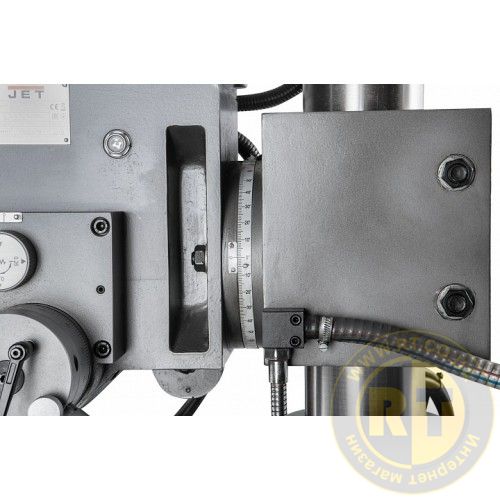

Нахил свердлильної головки вправо/ліворуч на 90 градусів і поворот навколо колони на 360 градусів, а також велика відстань від шпинделя до основи 1180мм забезпечить можливість обробки великого діапазону деталей, що обробляються.
Редукторний вертикально свердлильний верстат JET JMD-40PFCT з хрестовим столом чудово впишеться у Ваше виробництво, а гарантія на верстат 2 роки буде приємним доповненням до того, щоб працювати та не боятися поломки верстата.

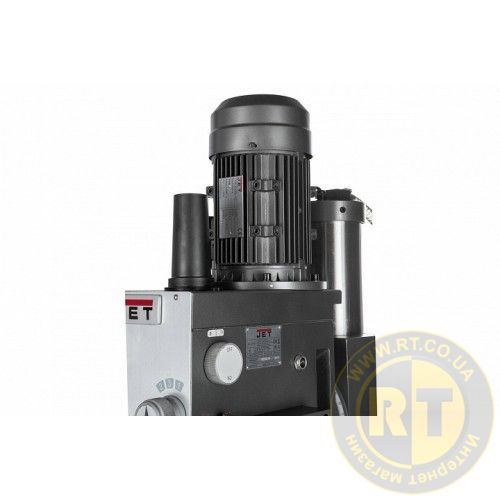

Редуктор шести ступінчастої коробки швидкостей, з частотами обертання шпинделя 75, 170, 280, 540, 960, 1600 і функцією збільшення кожної швидкості в два рази, спільно з автоматичною подачею пінолі шпинделя, зі швидкостями 0,1 / ш.

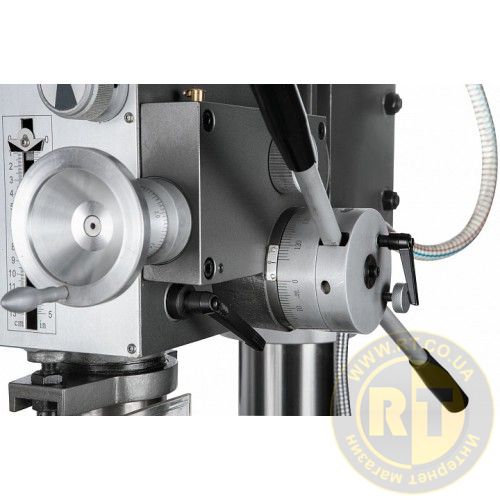

JMD-40PFCT оснащений функцією нарізки різьблення машинними мітчиками при ручній подачі шпинделя. Обмежувач глибини нарізки дозволяє автоматично вмикати реверс при досягненні граничних значень.

Опціонально верстат може бути дооснащений пристроєм автоматичної подачі, який встановлюється з лівого боку робочого столу і дозволяє здійснювати подачу по поздовжній осі в автоматичному режимі, покращуючи якість поверхні, що отримується і збільшуючи продуктивність виготовлення деталей. Також пристрій має функцію прискореного переміщення робочого столу для скорочення часу підведення інструменту до деталі та його відведення для зручної установки/зняття деталі, що обробляється.
