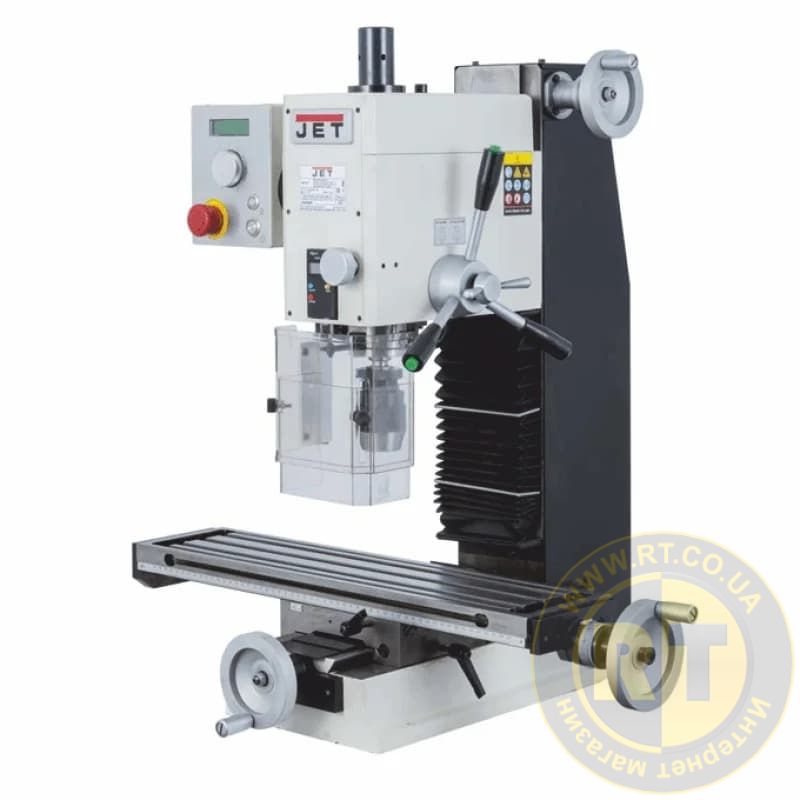

Фрезерно-свердлильний верстат металу JET JMD-X2L

Фрезерно-свердлильний верстат металу JET JMD-X2L

Характеристика

• Максимальний діаметр свердління сталь, мм 20
• Максимальний діаметр свердління чавун, мм 22
• Максимальний діаметр торцевої фрези, мм 50
• Максимальний діаметр кінцевої фрези, мм 16
• Максимальний діаметр різьби, що нарізається, мм М12
• Свердлильний патрон 1-13
• Частота обертання вертикального шпинделя, об/хв 100 – 2000
• Кількість швидкостей вертикального шпинделя, шт плавно
• Хід пінолі шпинделя, мм 68
• Діаметр пінолі, мм 60
• Шомпол М12×260
• Конус вертикального шпинделя МК-3
• Відстань від вертикального шпинделя до столу, мм 45 – 340
• Відстань від вертикального шпинделя до стійки, мм 190
• Розмір столу по осі X та Y, мм 595×140
• Хід столу по осі X та Y, мм 394×180
• Хід голови по осі Z, мм 290
• Ширина Т-подібного паза столу, мм 12
• Відстань між пазами столу, мм 35
• Кількість Т-подібних пазів столу, прим.
• Тип двигуна Безколекторний
• Потужність вертикального двигуна, кВт 0,75
• Тип верстата Метал
• Напруга, 230
• Довжина, мм 770
• Ширина, мм 640
• Висота, мм 740
• Маса, кг 95
• Довжина в упаковці, см 82
• Ширина в упаковці, см 72
• Висота в упаковці, см 89
• Маса в упаковці, кг 125

Особливості :

• Станіна, робочий стіл, колона та корпус свердлильної головки виготовлені з якісного сірого чавуну;
• Безколекторний двигун;
• Режим різьблення;
• Плавне регулювання частоти обертання шпинделя;

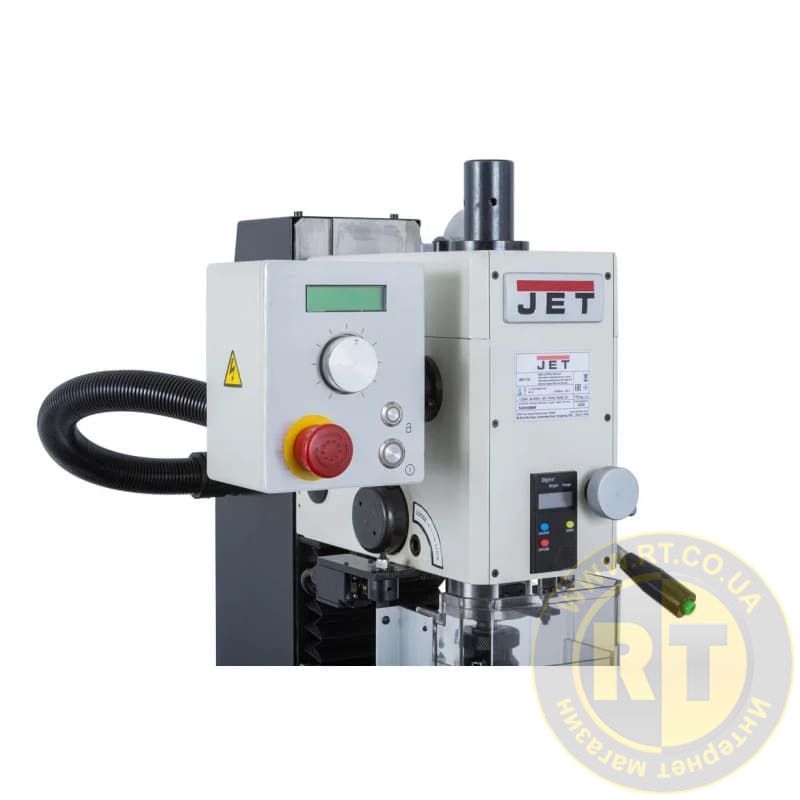

• Цифрова індикація частоти обертання шпинделя;
• Мікроподача пінолі шпинделя;
• Цифрова індикація мікроподачі шпинделя;
• Хрестовий стіл з напрямними типу ластівчин хвіст.

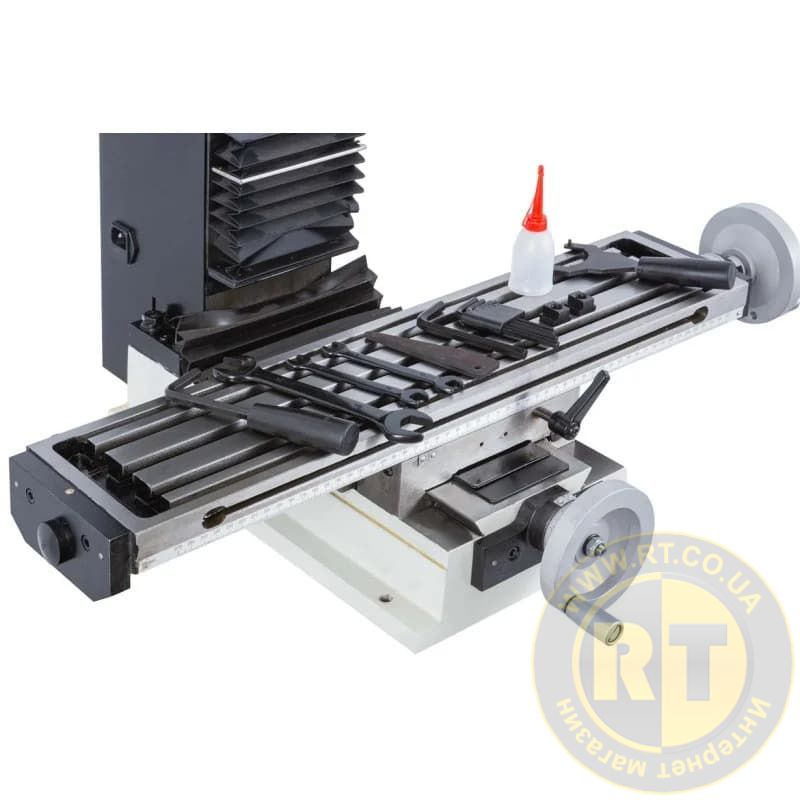

Комплектація

• Самозатискний патрон свердлильний B16 з оправкою.
• Рожкові ключі 17×19、8×10、14×17
• Ключ для демонтажу патрона
• U-подібний ключ
• Гайка для T-подібного паза 12хM10 – 2шт
• Затискна тяга M12-295мм
• Клин-виколотка
• Пластикова олійна
• Інструкція з експлуатації

Опис

Свердлильно-фрезерний верстат JMD-X2L є оновленою моделлю, що поставлялася нами раніше верстата JMD-X2S.
За технічними характеристиками вони практично ідентичні з невеликими відмінностями у покращенні ергономіки та панелі керування.

Верстат розрахований на індивідуальне застосування в домашніх майстернях, в окремих випадках може бути рекомендований для одиничних і дрібносерійних робіт на виробництві.

Підключення верстата до електромережі з напругою 230В. Застосовується для виконання широкого спектру дрібних свердлильних та фрезерних робіт
.

Максимальний перебіг шпинделя становить 68 мм.

Контроль переміщень у поздовжній та поперечній площині проводиться лімбами на штурвалах із ціною розподілу 0,02 мм, у вертикальній площині – 0,01 мм.

JMD-X2L має міцну та стійку конструкцію для настільного розміщення. Станина, робочий стіл, колона та корпус свердлувальної головки виготовлені з якісного сірого чавуну, забезпечуючи обладнанню стійкість до вібрації.

Верстат оснащений шпинделем з конусом МК-3 з затискною тягою М12
.

Моторна група верстата JMD-X2L представлена безколекторним двигуном потужністю 750Вт.

Хрестовий робочий стіл розміром 595x140мм переміщається по напрямних ковзаннях типу ластівчин хвіст. Закріплення лещат та інших затискачів здійснюється за допомогою 3-х Т-подібних пазів розміром 12мм та відстанню між ними 35мм.

Маса верстата 95кг. Робоча зона має огорожу прозорим захисним екраном.
