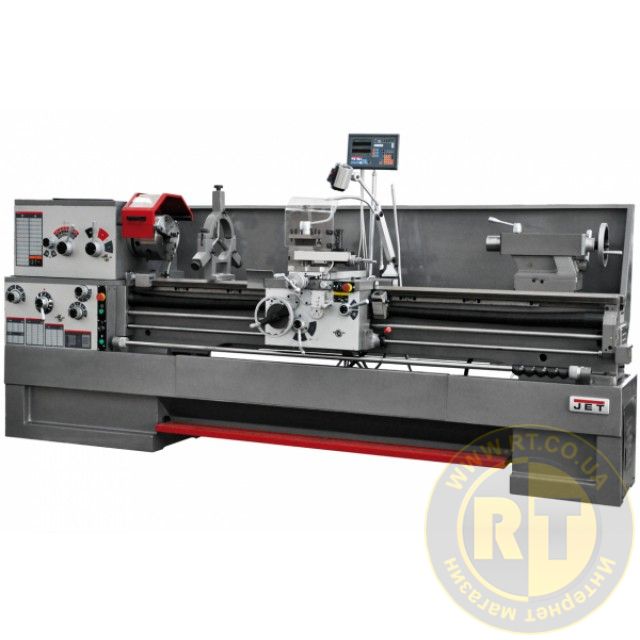

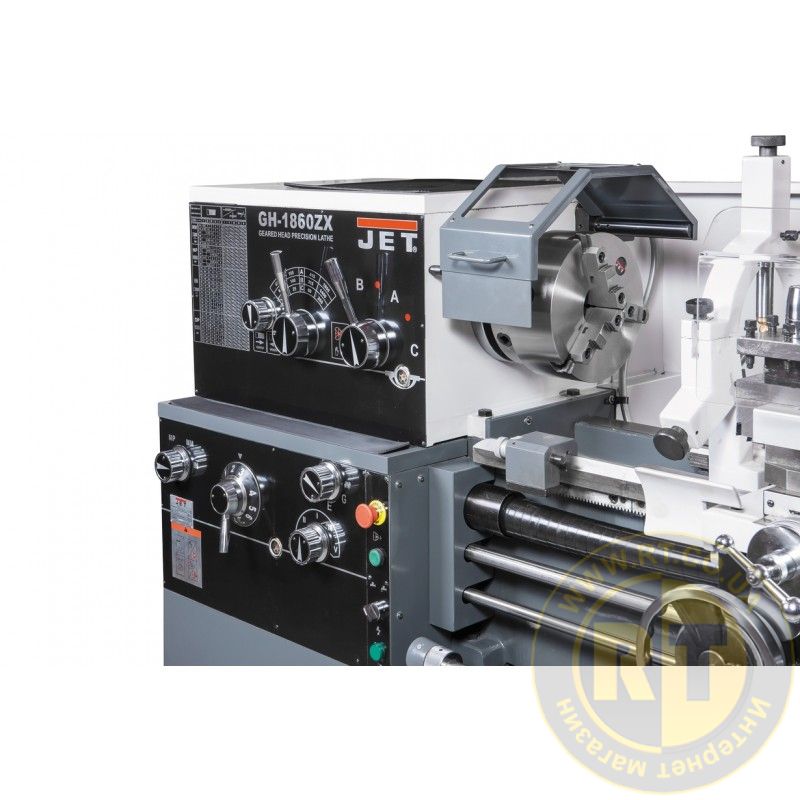

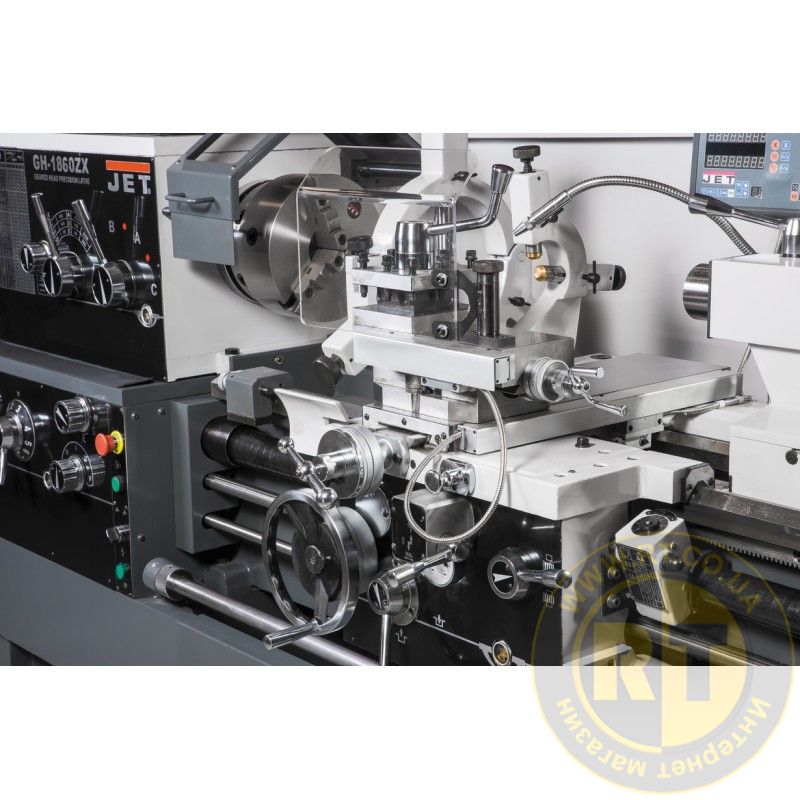

Токарно винторезный станок DRO RFS JET GH-1860ZX
Jet GH-1860 ZX Токарный станок
Характеристики
- Напряжение, 400
- Диаметр поворота над рамой, мм 460
- Диаметр поворота над съемным мостом, Gap, MM 690
- Длина съемного моста, MM 310
- Диаметр поворота поверх поперечного суппорта, MM 280
- Расстояние между центрами, мм 1500

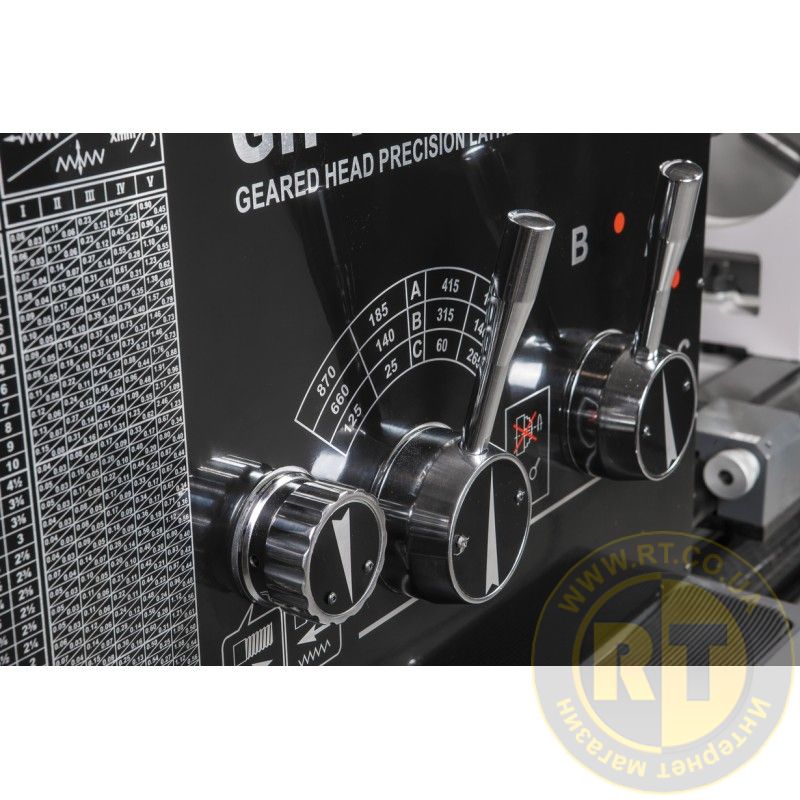

- Частота вращения шпинделя, обороты 25 - 1800
- Количество скоростей шпинделя 12
- Конус шпинделя MK-7
- Присоединяйтесь к D1-8 Spindle (DIN 55029)
- Диаметр проходящего отверстия шпинделя, MM 80
- Диапазон продольной подачи, мм/около 0,06-1,7
- Количество продольных кормов 46
- Диапазон перекрестной корм, мм/около 0,03-0,85
- Количество перекрестных -36
- Метрический диапазон резьбы, мм 0,5 - 20
- Количество метрических резьб 24
- Резной резьбы дюймов, TPI 1'5/8 - 72
- Количество вырезов дюйма 61
- Модульная нить, mp 0,25 - 10
- Количество модульной резьбы 20
- Диапазон потоков, DP 3-1/4 - 96
- Количество вырезов еды 45
- Шаги белого винта, мм 6
- Максимум Размер резака, мм 25 х 25
- Крест -калипет, мм 300
- Курс верхнего суппорта, мм 130
- Ускоренное движение продольного штангенциркуля, м/мин 5
- Ускоренный движущийся поперечный суппорт, м/мин

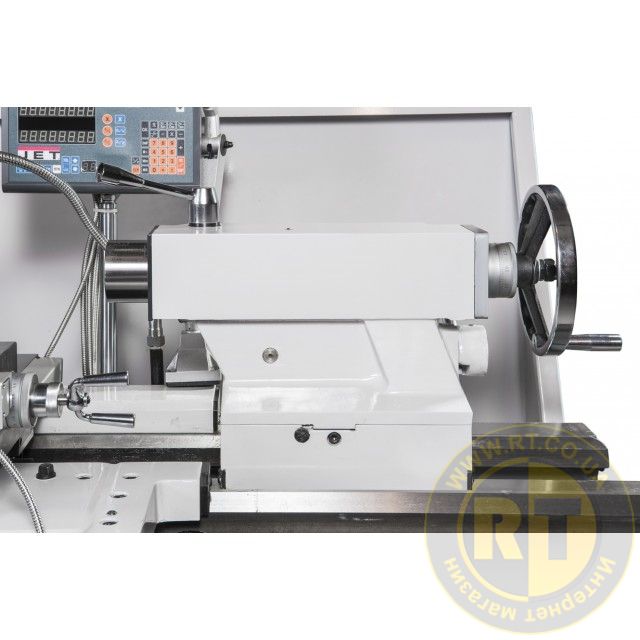

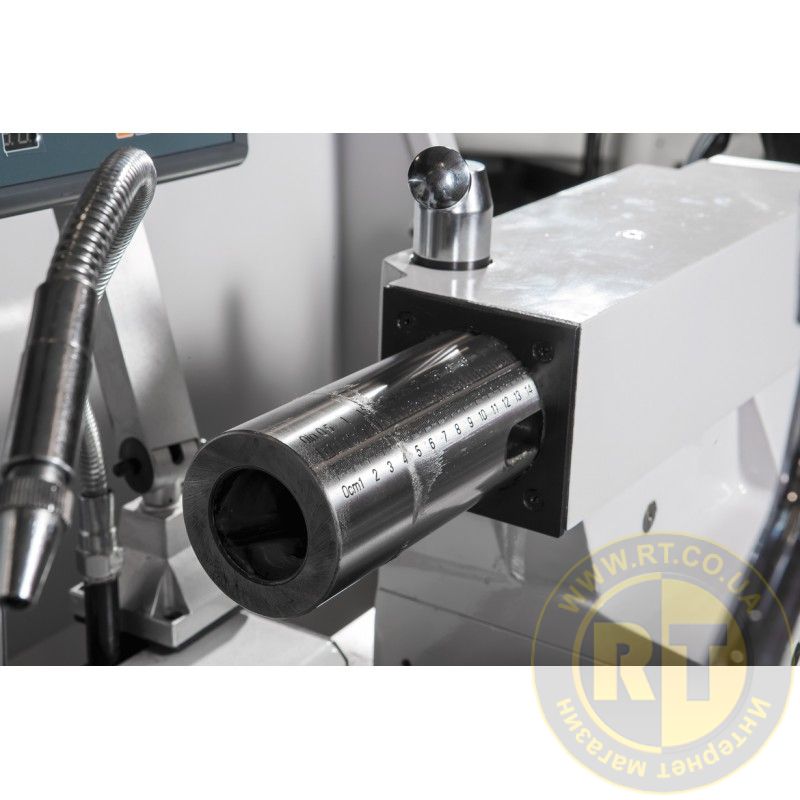

- Пинол задней бабушки MK-5
- Курс задней бабушки Пиноли, MM 150
- Диаметр Пиноли, мм 75
- Фиксированный диапазон Lunette, MM 20-200
- Диапазон движущихся Lunette, MM 12 - 90
- Объем баков, L 15
- Ширина кадра, мм 335
- Питание двигателя, KW 5.5
- Сила горького насоса, KW 0,09
- Длина, мм 2830
- Ширина, мм 1050
- Высота, мм 1370
- Вес, кг 2832
- Длина в упаковке, CM 300
- Ширина в упаковке, CM 116
- Высота в упаковке, CM 200
- Месса в упаковке, кг 3100
Полный
- Картридж с 3-х куминами Ø250 мм с прямыми/задней кулачками
- Танк с 4 камерой Ø300 мм
- Танк Ø400 мм
- 4
- Вращающийся центр вращается.
- Справочный центр MK-5, который не вращается.
- Переходной рукав MK-7/MK-5

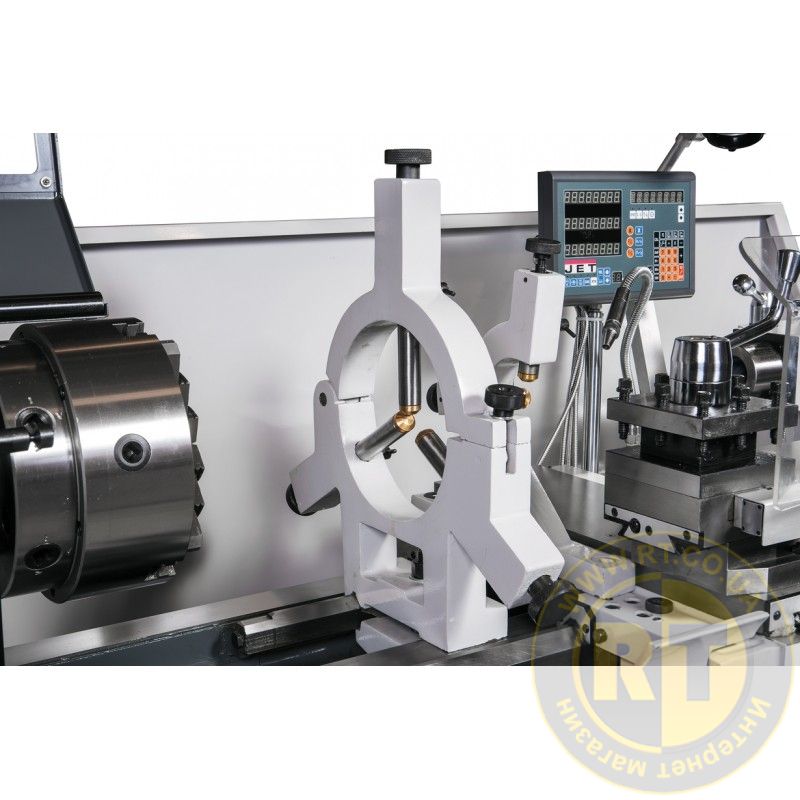

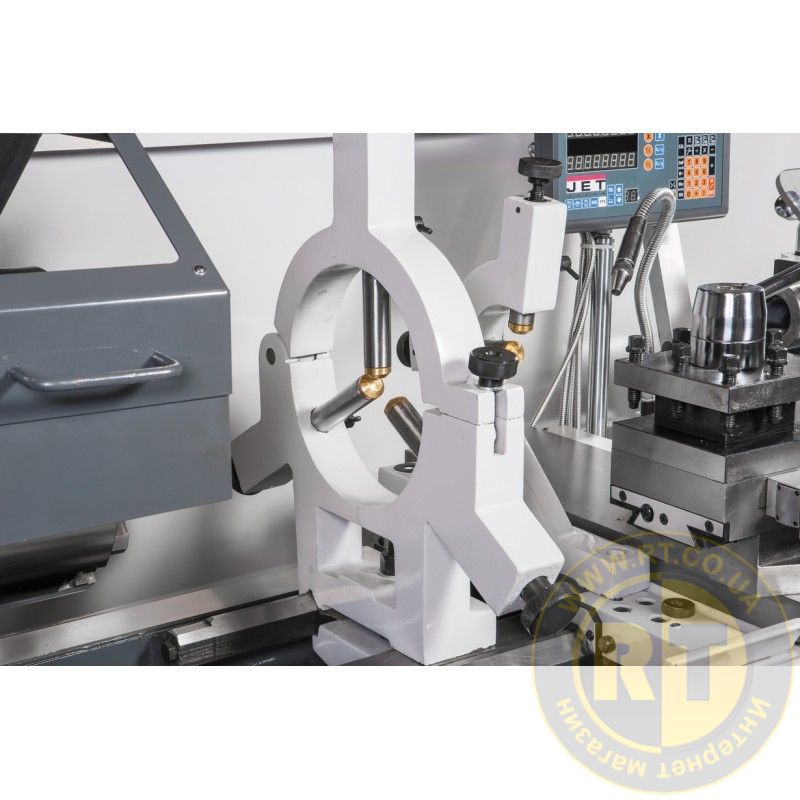

- Перемещение и фиксированные лучеты
- Ускоренное движение продольного суппорта
- Поддон для сбора чипсов
- Задняя защитная стена

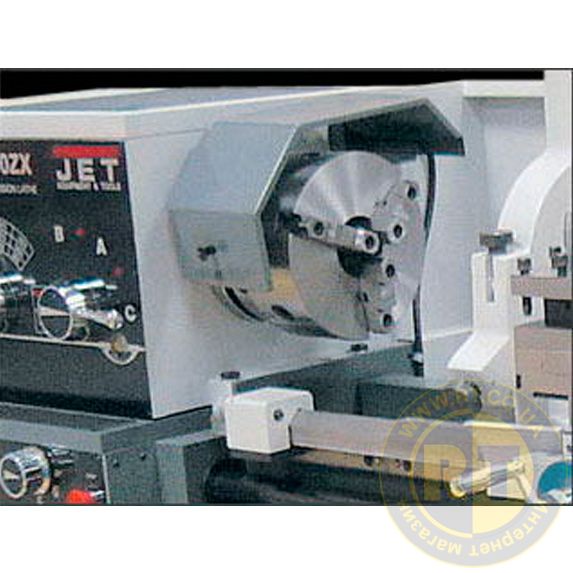

- Защитный экран покровителя с конечным переключателем
- Защита подъема
- Захист ходового гвинта
- Ніжний шпиндель із кінцевим перемикачем

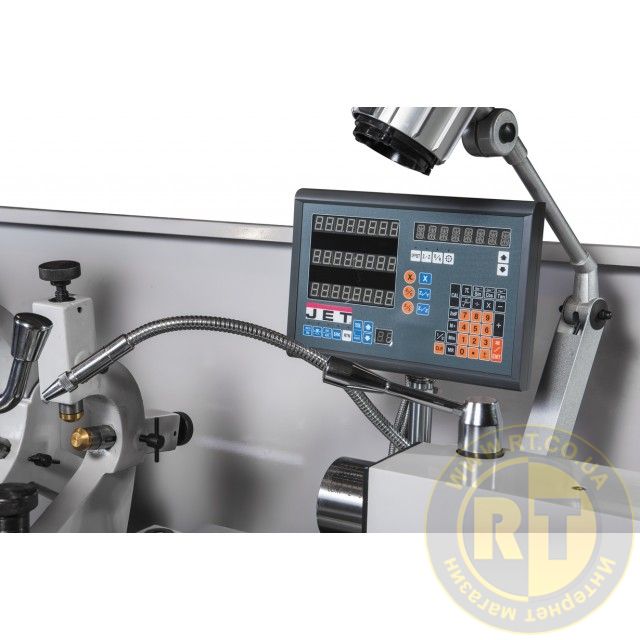

- OCI 3 осі, ціна поділу 0,005 мм, помилка ±1 знак
- Система постачання сажі
- Галогенна лампа місцевого освітлення
- Покажчик потоку
- Ключ для картриджа із 3 камери
- Ключ сцена
- Керуючий вал з регульованими кулачками (вимикання поздовжнього подачі)
- Остаточний акцент подовжнього руху
- Інструмент із інструментом
- Операційне керівництво
- Набір вібрації
Функції :
- Ексклюзивний протокол прийнятності, сертифікована толерантність;
- Було введено систему поздовжнього руху на прискореному темпі;
- П'ять -позиція управляючого валу; ✔ Робочі шестерні виготовляються шляхом гасіння з наступним шліфуванням;
- Поздовжній супорт змащений олією в автоматичному режимі;
- Шпиндель працює у режимі натискання;
- Надлишки проводяться автоматично;
- Грубі машини загартовані та відполіровані для плавного курсу;
- Регулювання зазору між напрямним здійснюється за допомогою клину;
- Різання різьблення за допомогою коробки передач не вимагає заміни передачі
RFS RFS RFS RFS RFS RFS STRACTES - це зразок якості та неперевершеної точності. За допомогою цього інструменту будь-який токарний верстат буде простим та приємним. І той факт, що цей пристрій працює з різними типами матеріалів, значно розширює його діапазон.
RFS RFS RFS RFS RFS RFS з Jet GH-1860 дозволяє обробляти циліндричні та конічні поверхні, кінцеві площини, а також виконувати повітроводи, різні вчення. На машині ви також можете розрізати всі види різьблення з широким діапазоном етапів, наприклад, одним з найпоширеніших типів різьблення – метрика – від 0,5 до 20 мм/об.
Вартість Jet GH-1860 ZX Dro RFS має регульовану швидкість 25 – 1800 об/хв, що характеризує його як інструмент, який ідеально підходить для роботи з дуже твердими матеріалами та досить крихкою, чутливою до нагрівання. Шпиндель може сягати 80 мм, що значно полегшує роботу з довгими частинами.
RFS RFS RFS RFS GH-1860 забезпечує високу точність виробничих деталей. Це полегшується великою кількістю подач, яка досягає 122 і широкого діапазону регулювання поздовжнього подачі – від 0,038 до 2,3 мм/OB та перехресний корм – від 0,015 до 0,9 мм/а. Щоб забезпечити високу швидкість роботи, допускається максимальний розмір різака 25 х 25 мм.
