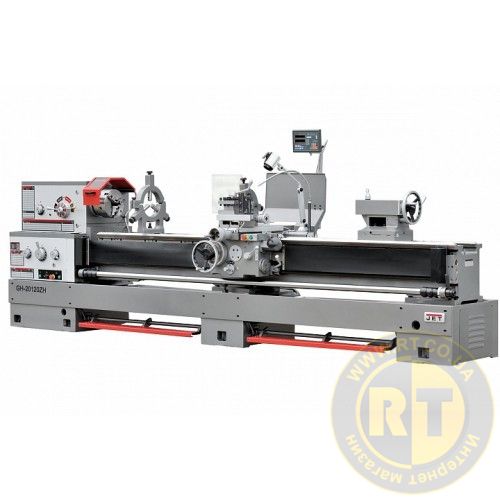

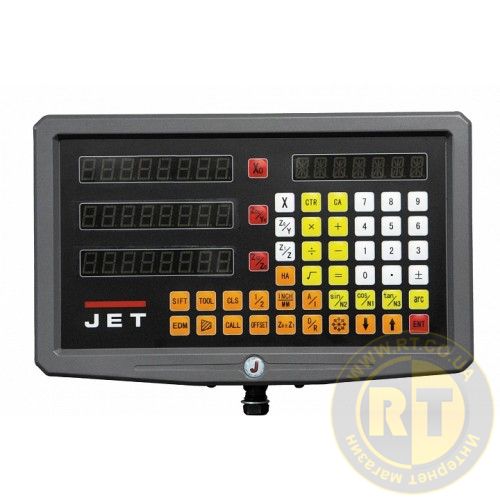

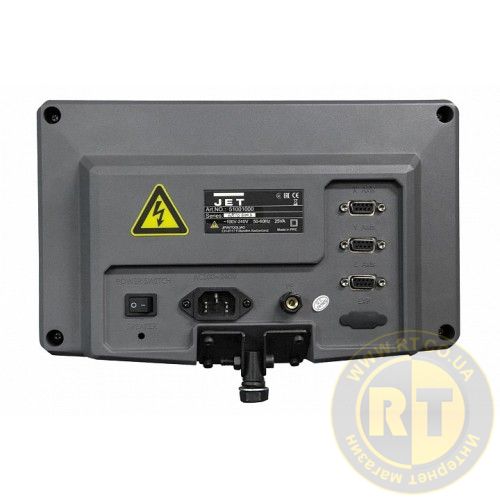

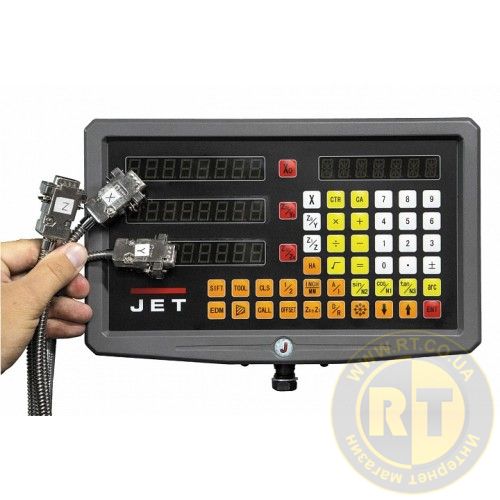

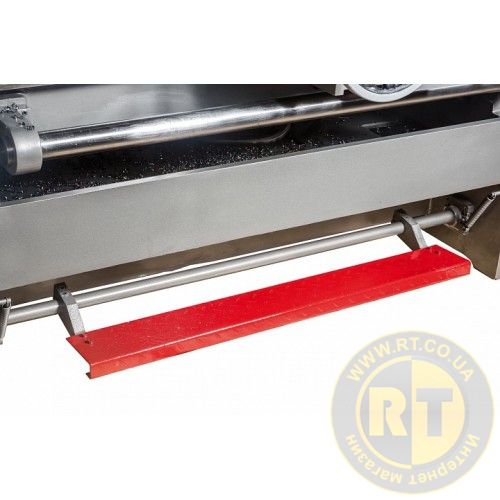

Токарно-гвинторізний верстат GH-20120 ZH DRO (A-3) JET GH-20120-ZH

Токарно-гвинторізний верстат JET GH-20120 ZH DRO (A-3)

Робочі параметри

• Конус пінолі задньої бабки MK5
• Діапазон метричних різьблень, мм 1-224
• Діапазон різьблення, DP 56 – 1/4
• Напруга, 400
• Довжина, мм 4500
• Поперечний хід задньої бабки, мм ±15

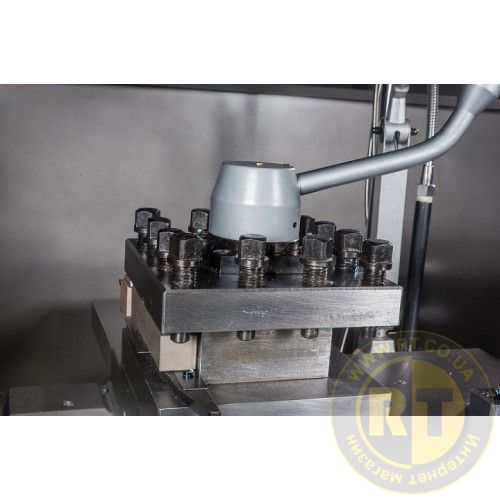

• Макс. розмір інструменту, мм 32x32
• Ширина, мм 1280
• Дюймове різьблення, TPI 28 – 1/8
• Потужність головного двигуна, кВт 7,5 (10 л.с.) S1
• Крок ходового гвинта, мм 12
• Висота, мм 1300
• Кабель підключення (H07RN-F) 4x4мм²
• Відстань між центрами, мм 3000
• Маса, кг 3600
• Зовнішній запобіжник, А 25
• Відстань між напрямними, мм 405
• Кількість поздовжніх подач 80
• Довжина в упаковці, см 470
• Об'єм бака СОЖ, л 15
• Прискорене переміщення поздовжнього супорта, м/хв 4,5
• Конус шпинделя МК7
• Ширина в упаковці, см 148

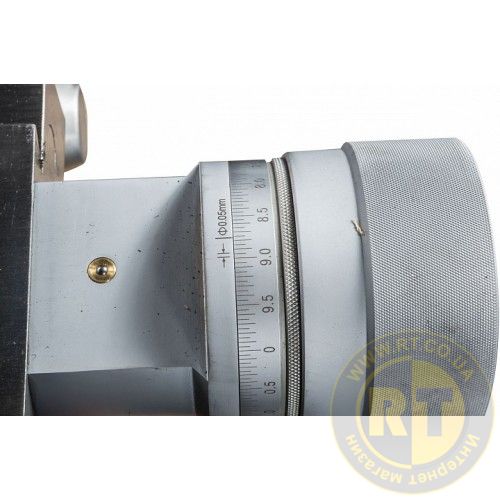

• Хід поперечного супорта, мм 310
• Прискорене переміщення поперечного супорта, м/хв 2
• Кількість поперечних подач 80
• Висота в упаковці, см 160

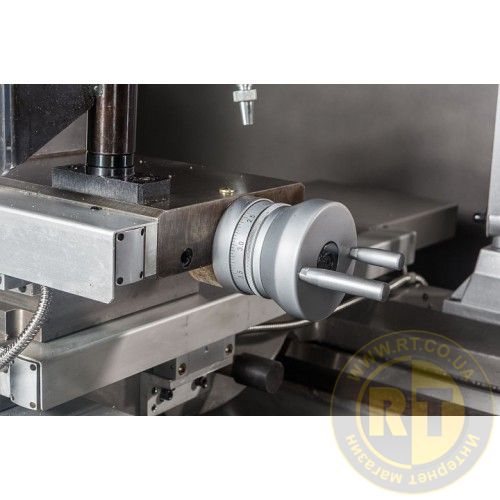

• Хід верхнього супорта, мм 145
• Діаметр обробки над станиною, мм 500
• Маса в упаковці, кг 3600
• Діаметр обробки над знімним містком, мм 720
• Кількість метричних різьблень 46
• Діаметр обробки над супортом, мм 310
• Кількість швидкостей шпинделя 24
• Довжина містка, що знімається, мм 200
• Діаметр нерухомого люнета, мм 50-200
• Кількість дюймових різьблень 48
• Модульна різьба, MP 0,5 – 112
• Під'єднання шпинделя (затискний ексцентрик) DIN 55029 D1-8
• Діаметр рухомого люнета, мм 18-100
• Частота обертання шпинделя, об/хв 9-1600
• Кількість модульних різьблень 42
• Отвір шпинделя, мм Ø80
• Хід пінолі задньої бабки, мм 150
• Кількість харчових різьблень 45
• Діапазон поздовжніх подач, мм/про 0,063-6,43
• Номінальний струм, А 18
• Потужність насоса СОЖ, кВт 0,09
• Діапазон поперечних подач, мм/про 0,027-2,73

Опис

• Рукоятка включення шпинделя на передній бабці (пряме та зворотне обертання)

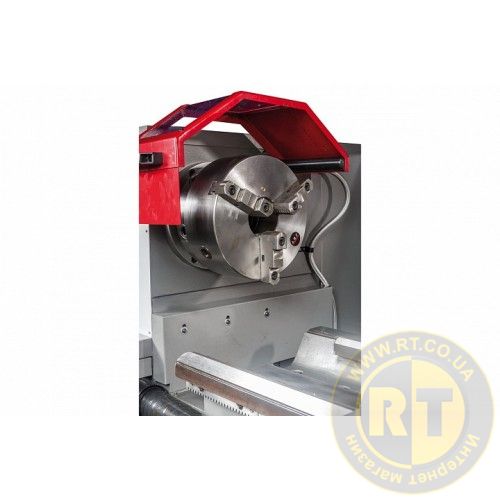

• Передня бабка з фрикційною муфтою

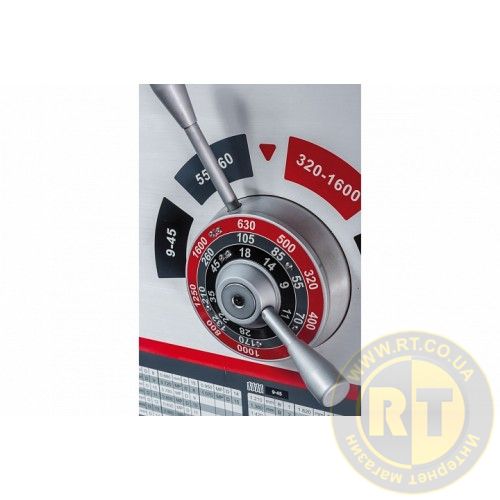

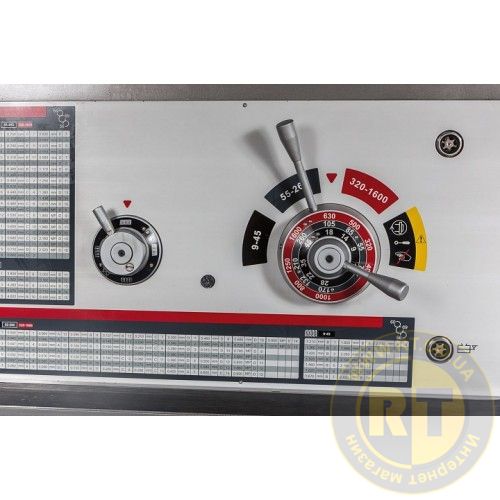

• Діапазон частот обертання шпинделя від 9 до 1600 об/хв, 24 швидкості у кожному напрямку

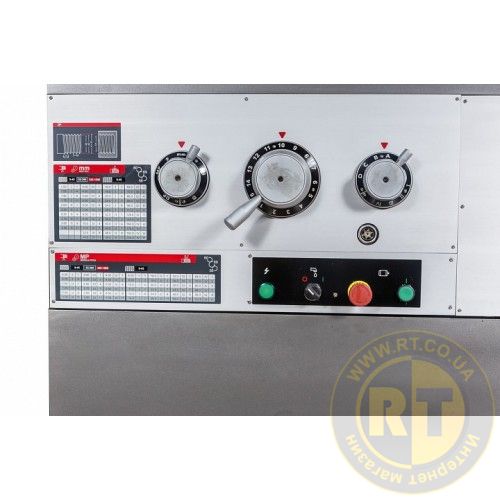

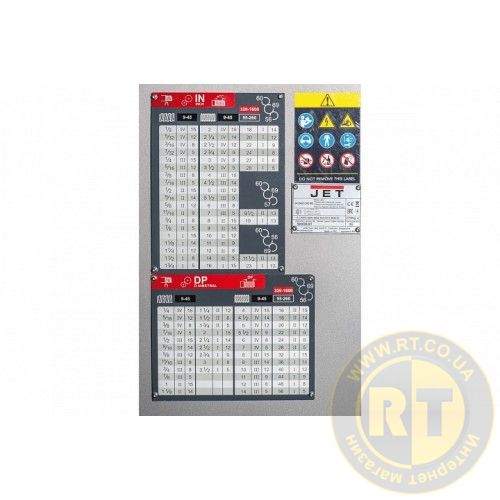

• Коробка подач дозволяє нарізати різьблення без заміни шестерень.

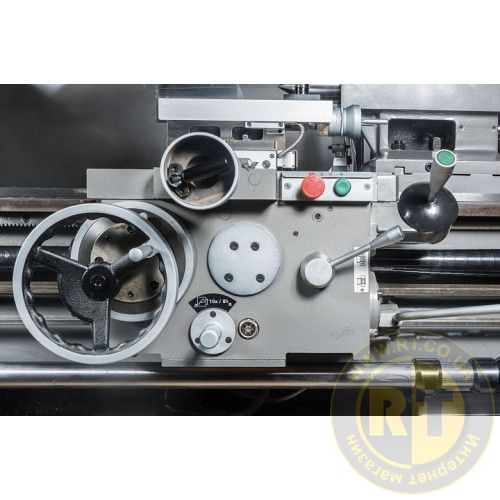

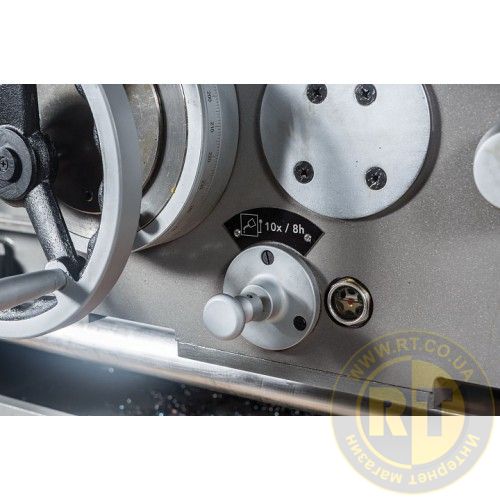

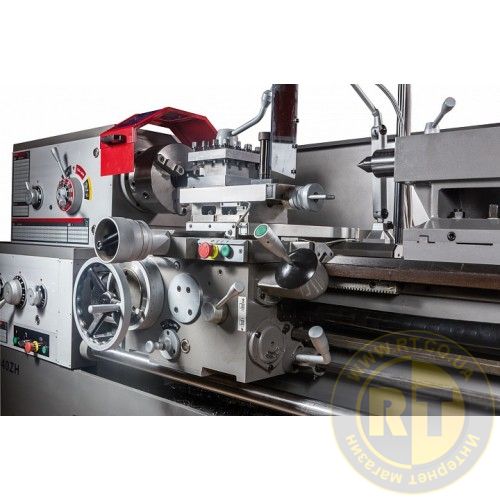

• Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення
• Ексклюзивний протокол приймання JET із сертифікованими допусками за DIN 8606 (німецький аналог ГОСТ 18097 клас точності «Н»).
• Масивна станина верстата із сірого чавуну
• Загартовані та відшліфовані напрямні станини

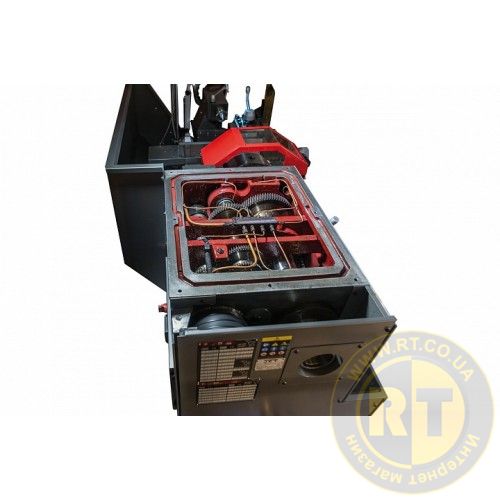

• Механізм приводу шпинделя постійно працює у масляній ванні.
• Наявність знімного містка (ГАП) для збільшення діапазону оброблюваних деталей

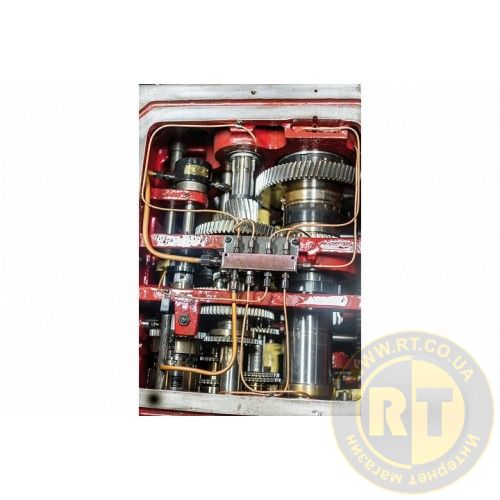

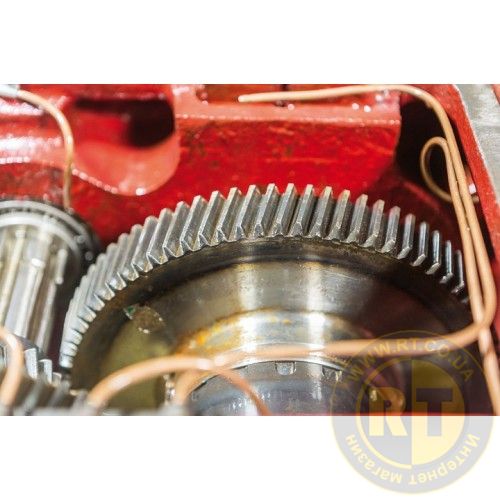

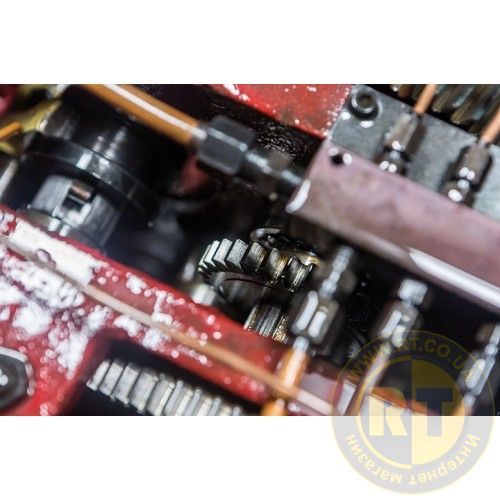

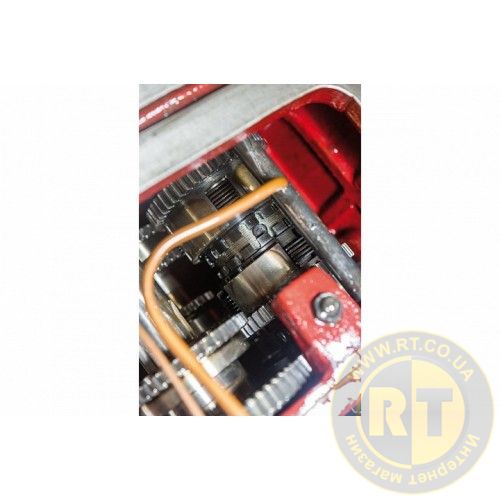

• Гартовані та відшліфовані шестерні в передній бабці та коробці передач

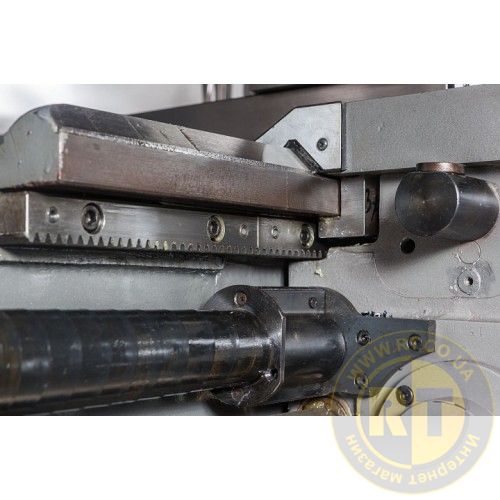

• Регулювання напрямних зазорів за допомогою клинових планок
• Централізована система подачі мастила поздовжнього супорта

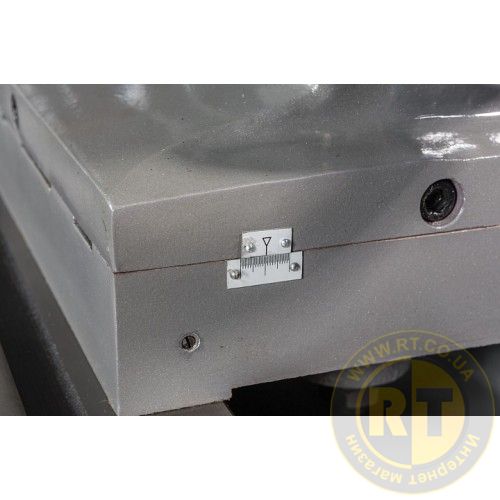

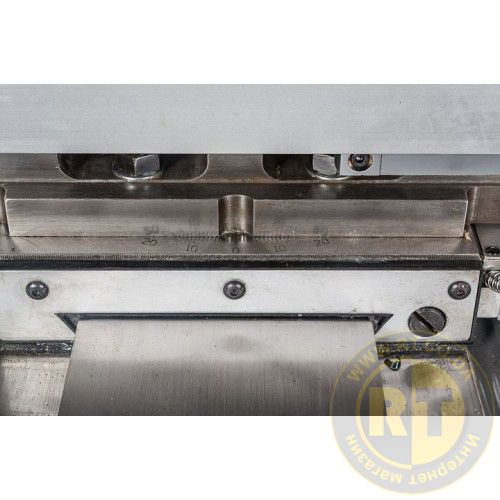

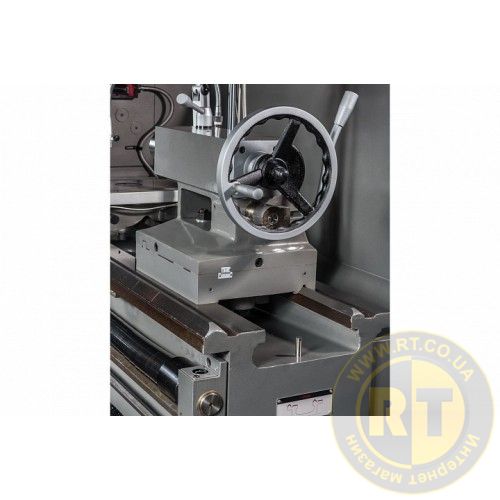

• Задня бабка, регульована в поперечному напрямку, для обточування конусів

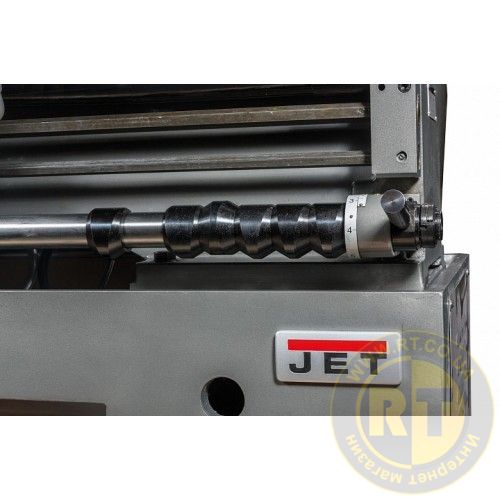

• Вимкнення поздовжньої подачі супорта в заданій точці: вал управління на 6 позицій

GH-20120 ZH DRO – старша модель токарних верстатів JET у лінійці GH-20XX. Її головна відмінність – максимально збільшена відстань між центрами 3050 мм. Таким чином верстат буде затребуваний там, де необхідно обробляти особливо великі заготовки з підвищеною якістю, швидкістю та точністю. Інші габаритні параметри обточування ідентичні іншим представникам серії GH-20XX: діаметр обточування над станиною – 500 мм, зі знятим gap-містком 720 мм, діаметр обробки над супортом 310 м. Верстат поставляється в максимальній комплектації: за заявленою ціною замовник додатково отримує систему подачі, 4-х кулачковий. патрон, перехідну втулку, центри, що обертаються і не обертаються, опори для виставки верстата, набір інструменту для обслуговування і лампу освітлення. Це дозволяє скоротити час на введення верстата в експлуатацію та заощадити на купівлі комплектуючих.

Верстат оснащений потужним асинхронним електродвигуном на 380 В із системою плавного пуску, передбачено 24 швидкості обертання шпинделя в діапазонах від 9 до 1600 об/хв. Коробка подач обладнана 80 встановленими поздовжніми та поперечними режимами подачі, що дозволяє нарізати всі типи різьблення з високою точністю та швидкістю. Як і у всіх моделей лінійки частота биття на шпинделі GH-20120 ZH DRO не перевищує 9 мікрон. Верстат встановлюється на масивну станину із сірого чавуну, яка ефективно гасить вібрації та є гарним тепловідведенням.
