Токарный станок GH-1880 ZX DRO+RFS+TLSC+TPG 400V JET GH-1880ZX

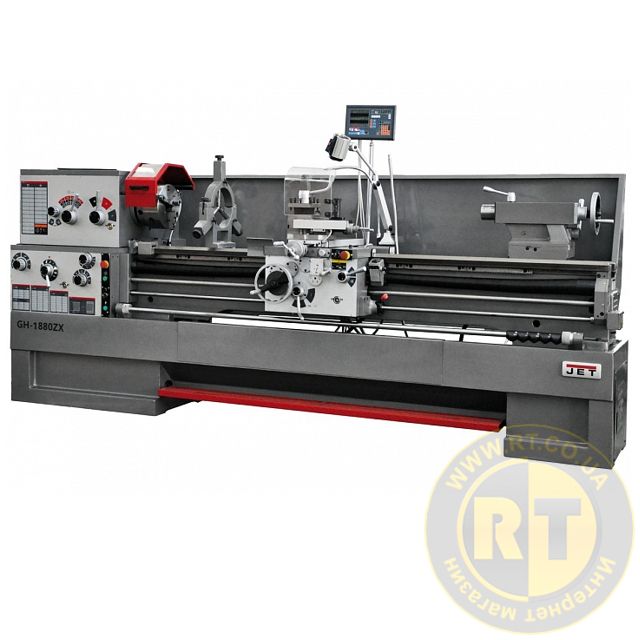

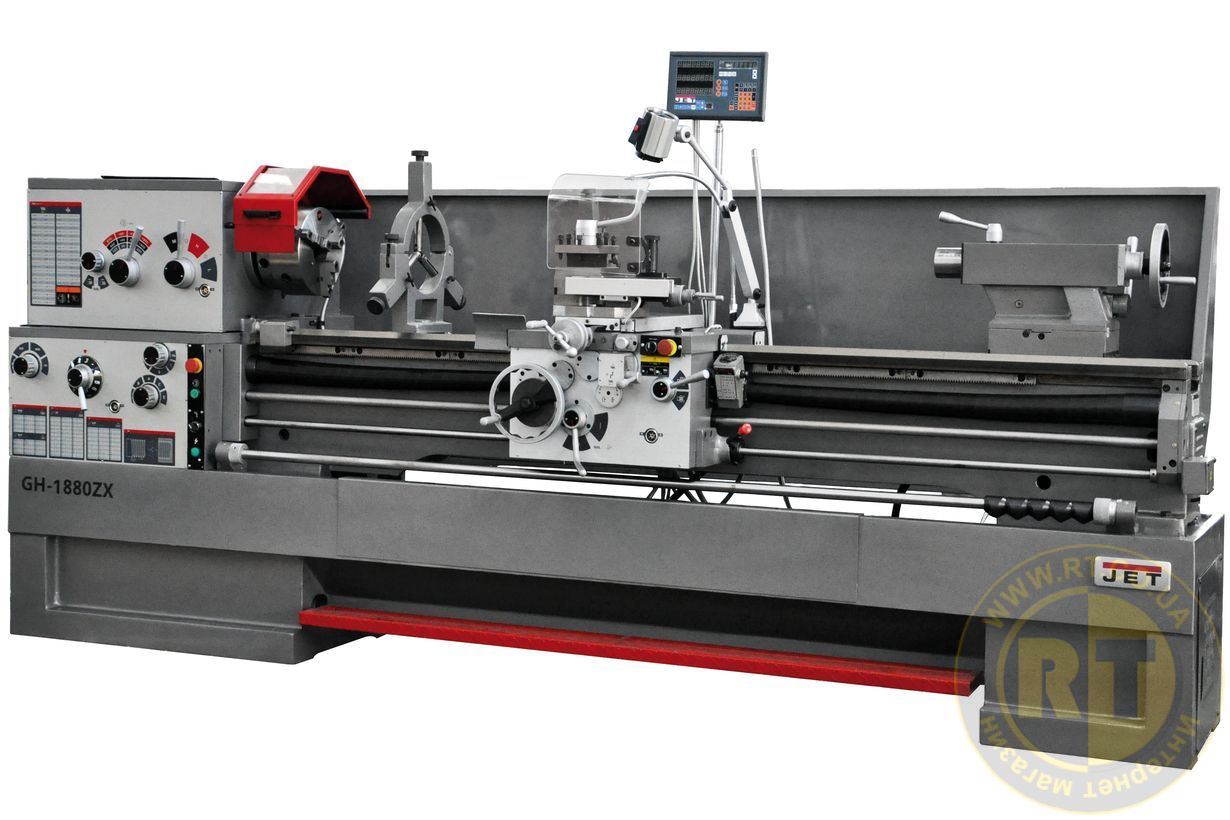

Jet GH-1880 ZX Токарный станок

Характеристики

• Напряжение, 400
• Диаметр поворота над рамой, мм 460
• Диаметр поворота над съемным мостом, Gap, MM 690
• Длина съемного моста, MM 310
• Диаметр поворота поверх поперечного суппорта, MM 280
• Расстояние между центрами, MM 2000
• Частота вращения шпинделя, обороты 25 - 1800
• Количество скоростей шпинделя 12
• Конус шпинделя MK-7
• Присоединяйтесь к D1-8 Spindle (DIN 55029)
• Диаметр проходящего отверстия шпинделя, MM 80
• Диапазон продольной подачи, мм/около 0,06-1,7
• Количество продольных кормов 46
• Диапазон перекрестной корм, мм/около 0,03-0,85
• Количество перекрестных -36
• Метрический диапазон резьбы, мм 0,5 - 20
• Количество метрических резьб 24
• Резной резьбы дюймов, TPI 1'5/8 - 72
• Количество вырезов дюйма 61
• Модульная нить, mp 0,25 - 10
• Количество модульной резьбы 20
• Диапазон потоков, DP 3-1/4 - 96
• Количество вырезов еды 45
• Шаги белого винта, мм 6
• Максимум 25 х 25
• Крест -калипет, мм 300
• Курс верхнего суппорта, мм 130
• Ускоренное движение продольного штангенциркуля, м/мин 5
• Ускоренный движущийся поперечный суппорт, м/мин
• Пинол задней бабушки MK-5
• Курс задней бабушки Пиноли, MM 150
• Диаметр Пиноли, мм 75
• Фиксированный диапазон Lunette, MM 20-200
• Диапазон движущихся Lunette, MM 12 - 90
• Объем баков, L 15
• Ширина кадра, мм 335
• Питание двигателя, KW 5.5
• Сила горького насоса, KW 0,09
• Страновой производитель Китай
• Длина, мм 3320
• Ширина, мм 1050
• Высота, мм 1370
• Вес, кг 2988
• Длина в упаковке, CM 350
• Ширина в упаковке, CM 113
• Высота в упаковке, CM 168
• Месса в упаковке, KG 3420

Полный

• Картридж с 3 камеры Ø250 мм с прямыми/задницами кулачков
• Танк с 4 камерой Ø300 мм
• Танк Ø400 мм
• 4
• Вращающийся центр вращается.
• Справочный центр MK-5, который не вращается.
• Переходной рукав MK-7/MK-5
• Перемещение и фиксированные луче
• Ускоренное движение продольного суппорта
• Поддон для сбора чипсов
• Задняя защитная стена
• Защитный экран покровителя с конечным переключателем
• Защита подъема
• Защита ходового винта
• Нежный шпиндель с конечным переключателем
• OCI 3 оси, цена деления 0,005 мм, ошибка ± 1 знак
• Система снабжения сажи
• Галогенная лампа местного освещения
• Указатель потока
• Ключ для картриджа из 3 камеры
• Ключ сцена
• Управляющий вал с регулируемыми кулачками (выключение продольного подачи)
• Окончательный акцент продольного движения
• Инструмент с инструментом
• Операционное руководство
• Набор вибрации

Описание

• Эксклюзивный протокол принятия реактивных самолетов с сертифицированными допусками (DIN 8606)
• Массивная рама машины из серого чугуна
• Закаленные и отшлифованные направляющие рамки
• Доступность съемной просторной для увеличения диапазона заготовки

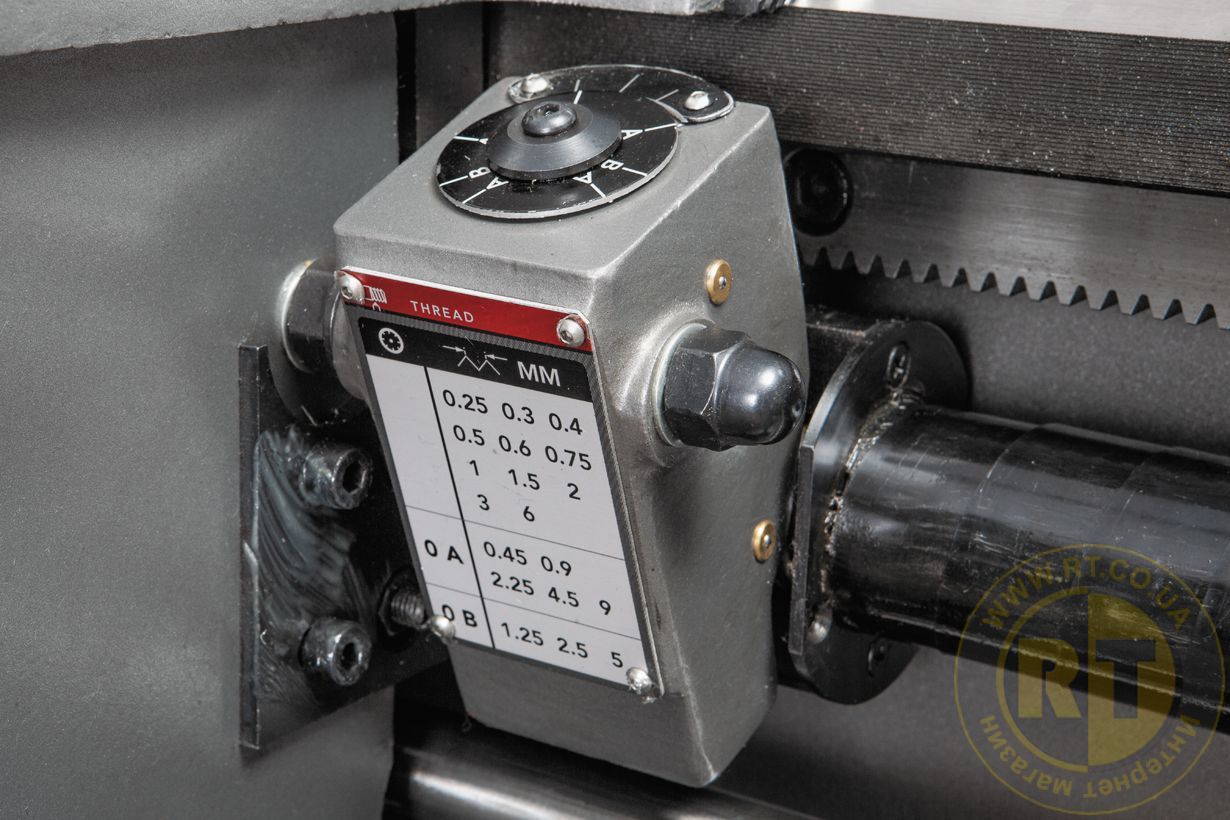

• Коробка передач позволяет вырезать нить без замены передач
• Механизм привода шпинделя постоянно работает в масляной ванне.
• Режим забора шпинделя

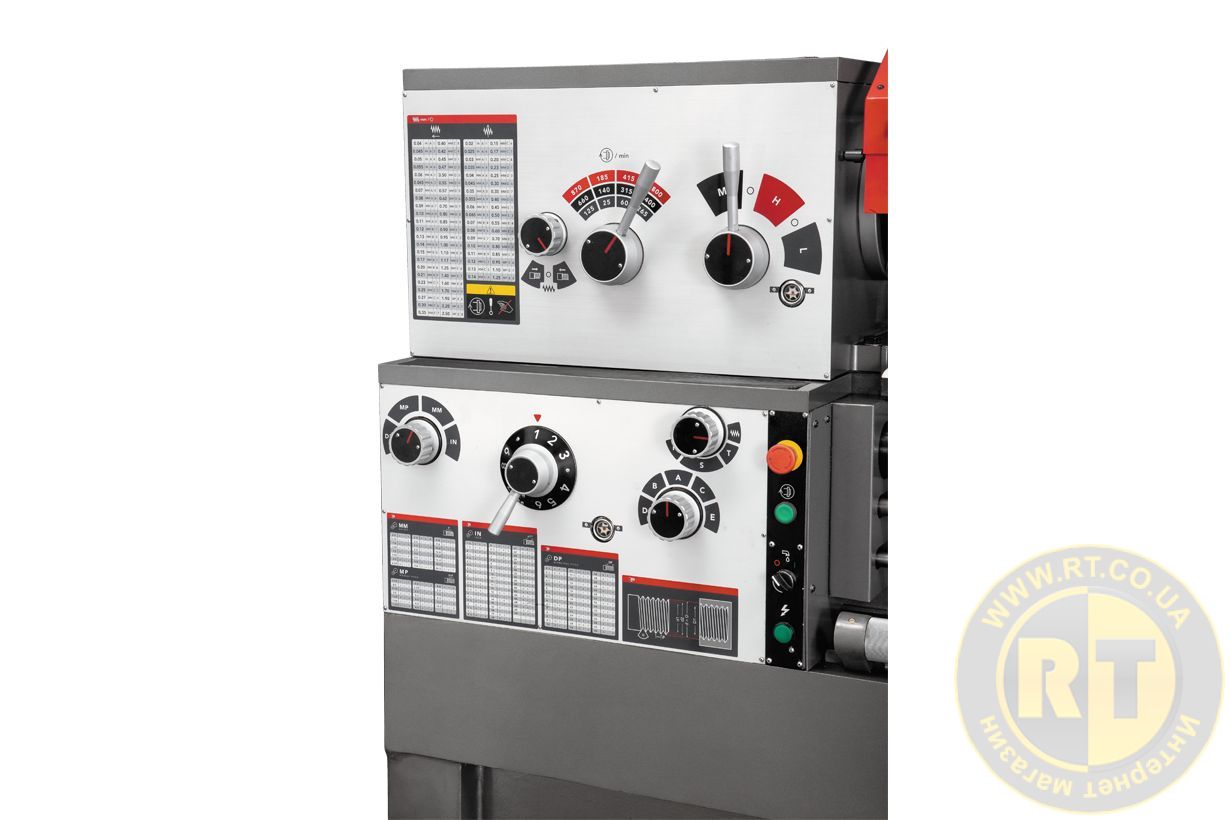

• Закаленные и отшлифованные шестерни впереди бабушки и в коробке передач
• Регулировка гидов с помощью клиновых ремней
• Централизованная система смазки продольного штангенциркуля
• Спина, нарисованная в поперечном направлении для измельченных конусов
• Пять -позиционный вал с кулачками
• Прискорений поздовжній рух супорту (RFS)
• Сучасний аналог 1K62
• Токарний верстат GH-1880 ZX Dro RFS це багато часу, тому експерти в багатьох країнах світу вже оцінили всі свої переваги. Машина призначена для того, щоб заточити прогалини діаметром до 460 мм над рамою, до 698 мм із зазором мостом (з обмеженням довжиною 310 мм) та до 280 мм над поперечною мешканкою.

Відстань між центрами цієї моделі збільшується до 2032 мм, забезпечується прискорений подовжній рух супорта. Машина доступна у суворій відповідності до протоколу DIN 8606, який забезпечує дотримання всіх стандартів та допусків на всіх етапах зборів та гарантує обслуговування у всіх країнах Митного союзу. GH-1880 ZX Dro RFS монтується на величезній рамі особливо сильного чавуну, його гіди втамовуються на фірмовій технології виробника та Grend. Машина поставляється з пристроєм, який полегшує та прискорює оператор, зменшує можливість шлюбу.

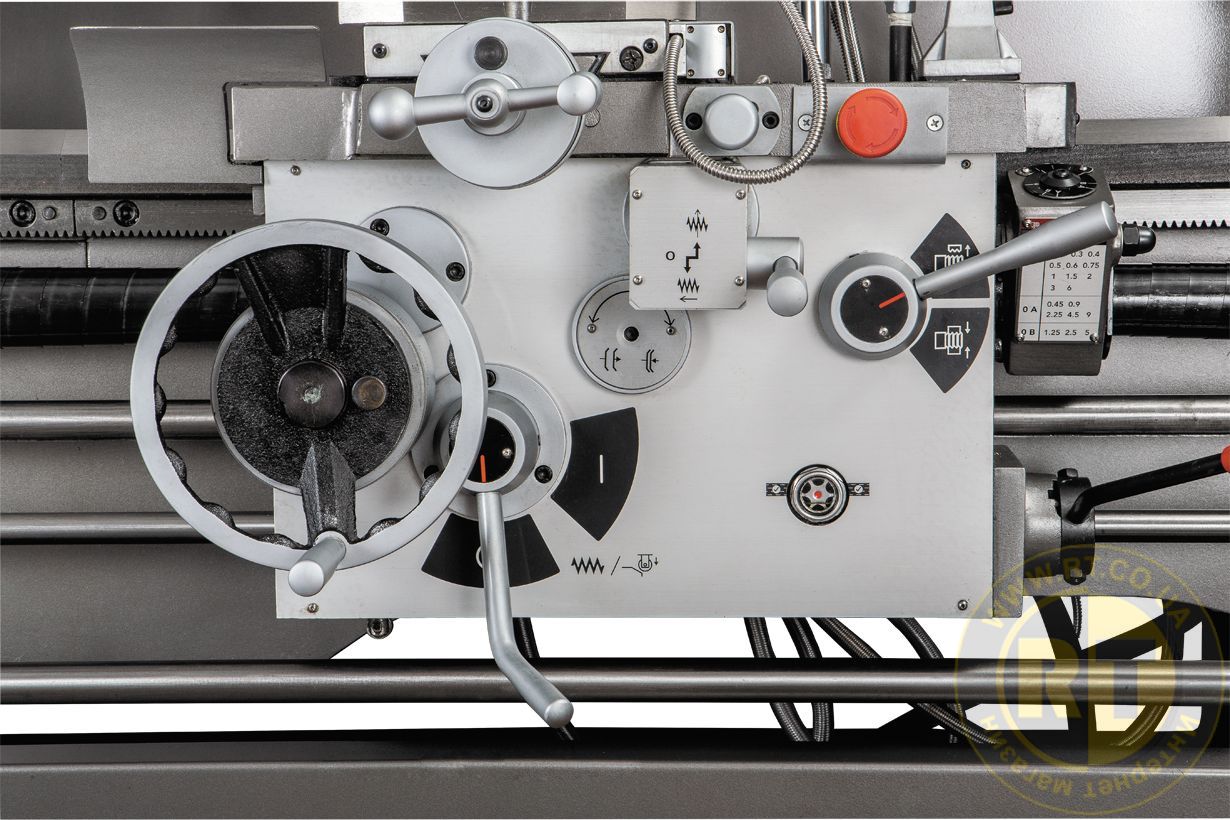

Коробка передач машини, а також автоматична подача поздовжнього та поперечного супорта дозволяє вирізати всі основні типи різьблення, зміни у передачі для цієї операції не потрібні. Запуск двигуна надається для полегшення зміни режимів роботи. Механізм машинного шпинделя занурений у масляну ванну, він збільшує ресурс продукту загалом, зменшує шум і вирішує проблему охолодження. Машина поставляється з централізованою системою змащення поздовжнього шпинделя, задня бабуся дозволяє обробляти конічні прогалини.
