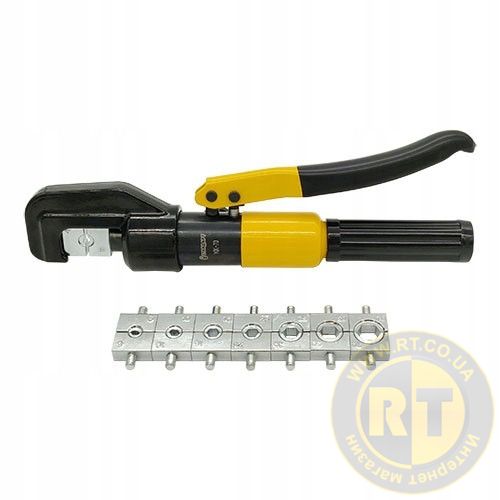

Гидравлические пресс-клещи YQK-70 (4-70 мм²) для опрессовки наконечников и гильз СТАНДАРТ HCRT0070
Характеристики
Рабочий ход12 мм
Минимальное обжимаемое сечение4 кв. мм
Максимальное обжимаемое сечение70 кв. мм
Максимальное усилие8 т
Применяетсядля наконечников|для гильз
Тип гидравлического прессаГидравлический пресс с встроенным насосом
Тип упаковкиПластиковый кейс
Габариты упаковки350x200x100 мм
Вес брутто4,000 г
Варианты товара
Фото | Название | Рабочий ход | Минимальное обжимаемое сечение | Максимальное обжимаемое сечение | Максимальное усилие | Цена, грн | Купить |
---|---|---|---|---|---|---|---|
Гидравлические пресс-клещи YQK-70 (4-70 мм²) для опрессовки наконечников и гильз СТАНДАРТ HCRT0070. Подробнее... | 12 мм | 4 кв. мм | 70 кв. мм | 8 т | 2 556грн | ||
Ручной гидравлический пресс для наконечников и гильз YQK-120 (10-120 мм²) СТАНДАРТ HCRT0120. Подробнее... | 14 мм | 10 кв. мм | 120 кв. мм | 14 т | - | Нет в наличии | |
Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм²) для наконечников и гильз СТАНДАРТ HCRT0240. Подробнее... | 18 мм | 16 кв. мм | 240 кв. мм | 16 т | - | Нет в наличии | |
Пресс-клещи гидравлические YQK-300 (16-300 мм²) для опрессовки наконечников и гильз СТАНДАРТ HCRT0300. Подробнее... | 20 мм | 16 кв. мм | 300 кв. мм | 16 т | 2 950грн |
Описание
Гидравлические пресс-клещи YQK-70 (4-70 мм²) для опрессовки наконечников и гильз СТАНДАРТ HCRT0070
В качестве рабочей жидкости применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами.
Запрещается применять в качестве рабочей жидкости:
- коррозионно-активные вещества;
- масло с примесями воды.
Для обжатия необходимо провести 11 шагов:
- Удалить изоляцию необходимой длины с кабеля или провода.
- Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (должно соблюдаться соответствие).
- Извлечь ось из головки.
- Установить полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника.
- Расположить проводник с наконечником в фигурном пазу между полуформами матрицы.
- Установить ось в головку.
- Повернуть винт в положение «ON» (поворот по часовой стрелке на 180°).
- Совершать качающие движения ручкой пока торцы матрицы не соприкоснутся. Обжимать гильзы от центра к краям. После того, как торцы матрицы соприкоснулись, не перемещать ручку.
- Повернуть винт в положение «OFF» (против часовой стрелки на 180°).
- Извлечь опрессованный проводник из матрицы (если надо достать ось из головки).
- Свести ручки агрегата.
Меры предосторожности
- запрещается работать с проводами, находящимися под напряжением и разбирать изделие во время проведения обжатия;
- если эксплуатация долго не проводилась, следует заменить рабочую жидкость;
- в случае течи гидравлического масла в процессе обжатия незамедлительно поверните винт в положение «OFF», извлеките провод из матрицы и сведите ручки;
- в процессе хранения:
- среда не должна содержать коррозионно-активных веществ;
- изделие заправлено рабочей жидкостью;
- головка обработана консервационной смазкой.
Размер матриц: | 6, 10, 16, 25, 35, 50, 70 мм² |
Макс. усилие: | 8 тонн |
Ход штока: | 12 мм |
Рабочая жидкость: | Гидравлическое масло #20 |
