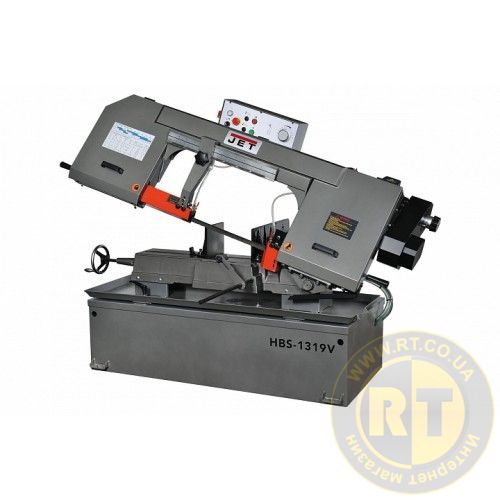

Ленточнопильный станок по металлу JET HBS-1319V

Ленточнопильный станок по металлу JET HBS-1319V

Рабочие параметры

• Размеры ленточного полотна 27 х 0,9 х 3810 мм.
• Резка под углом 0°/+45°
• Скорость движения полотна, м/мин 30-105
• Напряжение, 400
• Длина, мм 2030
• Ширина, мм 750
• Ширина ленточного полотна, мм 27
• Высота, мм 1280
• Масса, кг 450
• Длина в упаковке, см 208,3
• Ширина в упаковке, см 83,8
• Высота в упаковке, см 142,2
• Масса в упаковке, кг 490
• Мощность двигателя, кВт 2,2
• Макс. Ø обработки при 90º Ø330 мм
• Зона обработки при 90° Ø330 мм, □305 мм, □127x483 мм
• Зона обработки при +45° справа Ø305 мм, □280 мм, □229x305 мм

Описание

Особенности :

• Конструкция американского типа с поворотными губками тисков.
• Промышленная ленточная пилка для серийного производства с максимальной загрузкой
• Наличие системы гидроразгрузки с плавной регулировкой скорости опускания пильной рамы на пульте управления для оптимального режима резки
• Плавная регулировка скорости движения полотна вариатором позволяет подобрать нужный режим пиления и повысить качество производимой детали.
• Пиление заготовок под разными углами осуществляется за счет поворота губок тисков в диапазоне от 0° до 45°. С задней стороны тисков располагается легко читаемая шкала для выставления на необходимый угол.
• Регулируемая направляющая с удобной линейкой, блоками подшипников и твердосплавными сухарями для стабильной перпендикулярной резки.
• заготовок разного сечения
• Автоматическое отключение после окончания сквозного распила с помощью конечного выключателя
• Удобный пульт управления размещен на консоли.

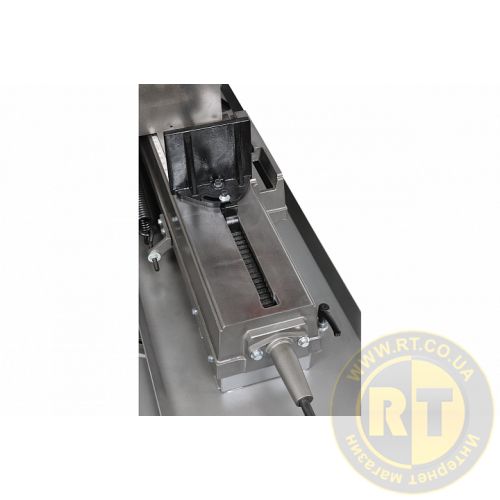

• Чугунные тиски с большими и мощными поворотными губками надежно фиксируют и не повреждают заготовку.
• Быстро переставляемая губка тисков для перенастройки на заготовку с другими размерами
• Регулируемый конечный ударение позволяет быстро выставить заготовку на необходимую длину пиления для получения партии деталей одинаковой длины.
• Система подачи СОЖ – 2-точечная, через направляющие блоки
• Кордщетка для очистки ленточного полотна от стружки
• Датчики пассивной безопасности не позволят включить станок при открытом кожухе.

Ленточнопильный станок HBS-1319V является традиционной моделью промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки 330 мм. Под углом 45 0 станок способен производить распил заготовок диаметром 305 мм. Особенность конструкции станка HBS-1319V заключается в возможностях производить распиловку прямоугольных заготовок. Сечение обрабатываемой заготовки составляет 127х483 мм.

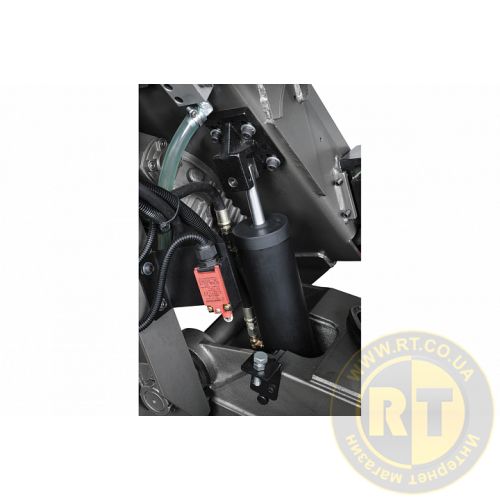

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой бдительной рамы производится за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно выполнить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.
Моторная группа состоит из мощного электродвигателя – 2,2 кВт, что обеспечивает стабильную работу ленточного станка в разных скоростных режимах.
Плавная регулировка скорости движения полотна вариатором в пределах от 30 до 105 м/мин позволяет подобрать нужный режим пиления практически любого материала и получить наивысшее качество и максимальную производительность.
Модель HBS-1319V имеет управляемые направляющие, позволяющие регулировать проход ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, ухода полотна в сторону. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к ​​обрабатываемой поверхности заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резки.
Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 450 кг.
