Ленточнопильный станок по металлу JET MBS-1013CSD
Ленткопильный станок по металлу JET MBS-1013CSD
Характеристики
- Напряжение, 400
- Резка под углом (диапазон поворота пильной рамы) -45°/+60°
- Макс. Ø обработки при 90º Ø270 мм
- Мощность двигателя, кВт 1,5
- Зона обработки при 90° Ø270 мм, □260 мм, □350х220 мм
- Зона обработки при +45° справа Ø240 мм, □200 мм, □200x210 мм
- Зона обработки при - 45° влево Ø180 мм, □140 мм, □140x160 мм
- Зона обработки при +60° справа Ø150 мм, □95 мм, □130x95 мм
- Размеры ленточного полотна, мм 27 х 0,9 х 3160 мм.
- Скорость движения полотна, м/мин 20-85
- Ширина ленточного полотна, мм 27
- Длина, мм 2050
- Ширина, мм 830
- Высота, мм 2000
- Масса, кг 360
- Длина в упаковке, см 174
- Ширина в упаковке, см 76
- Высота в упаковке, см 112
- Масса в упаковке, кг 410
Особенности :
- Станок европейского типа

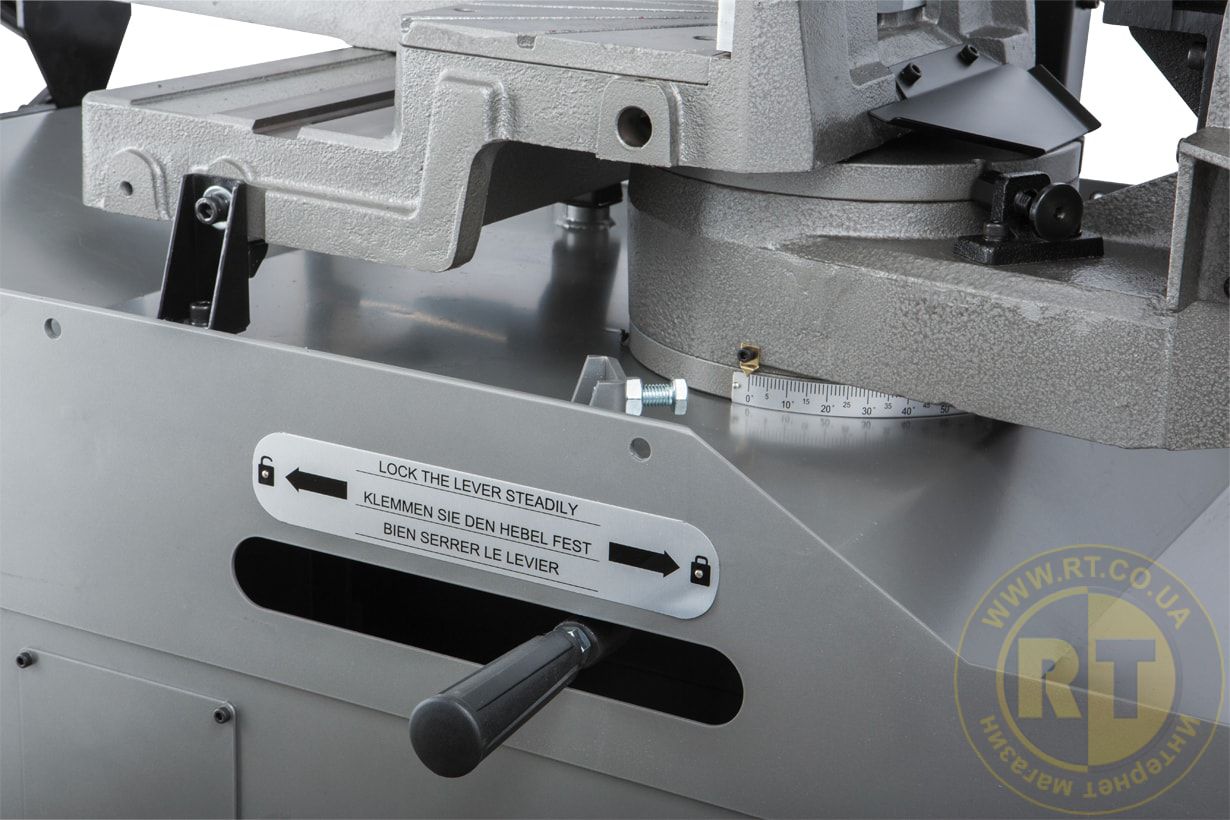

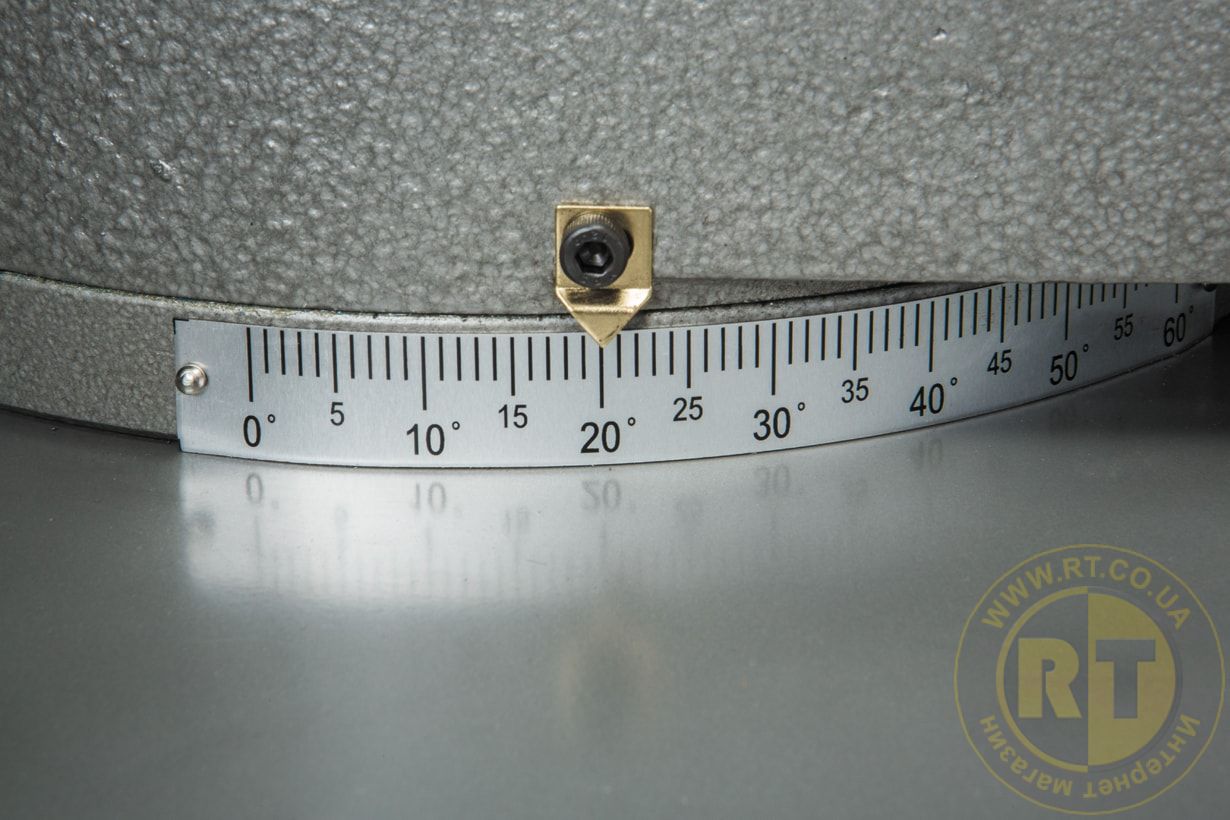

- Возможность поворота консоли вправо на 60°, влево на 45°
- Наличие системы гидроразгрузки
- Плавная регулировка скорости опускания пильной рамы
- Пиление заготовок большого диаметра;
- Система контроля натяжения полотна с датчиком аварийной остановки при обрыве
- Плавная регулировка скорости вращения полотна с отображением скорости на дисплее

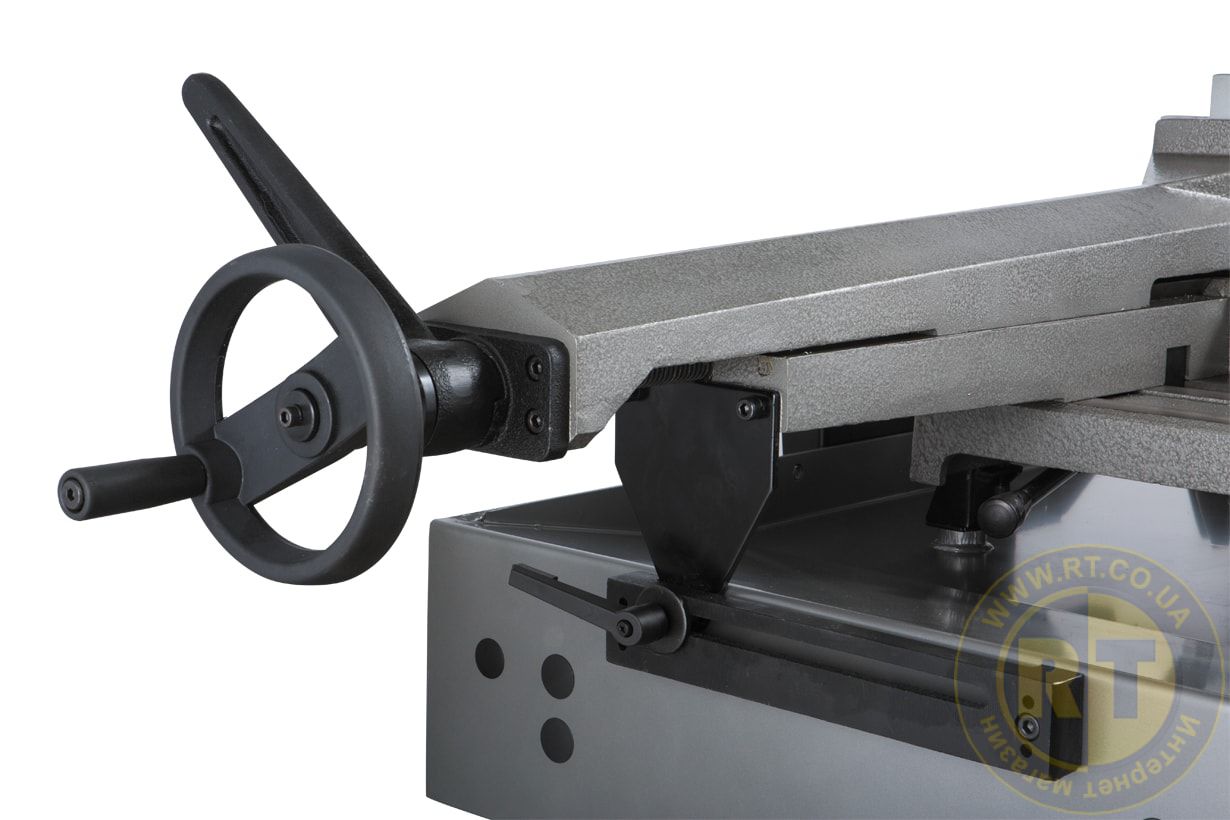

- Удобные ручные тиски с возможностью быстрого зажима заготовки.
- Система подачи СОЖ

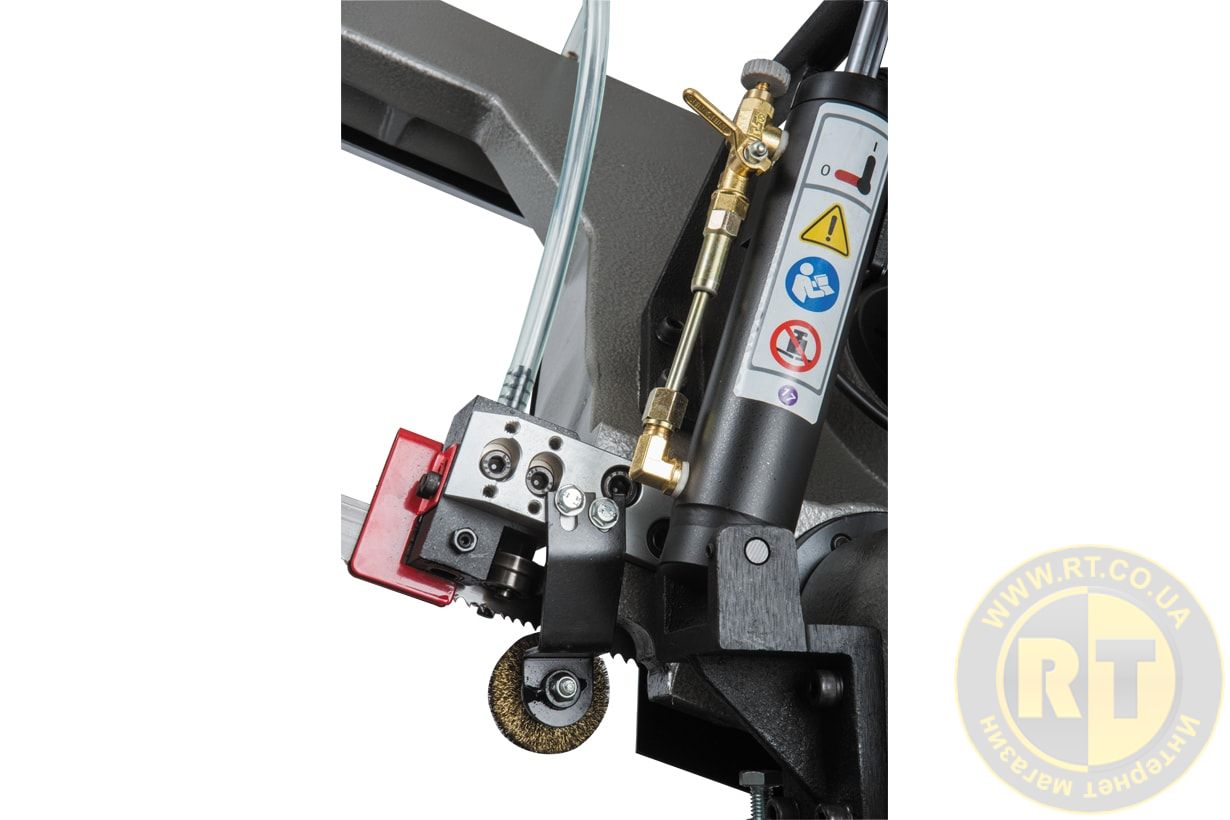

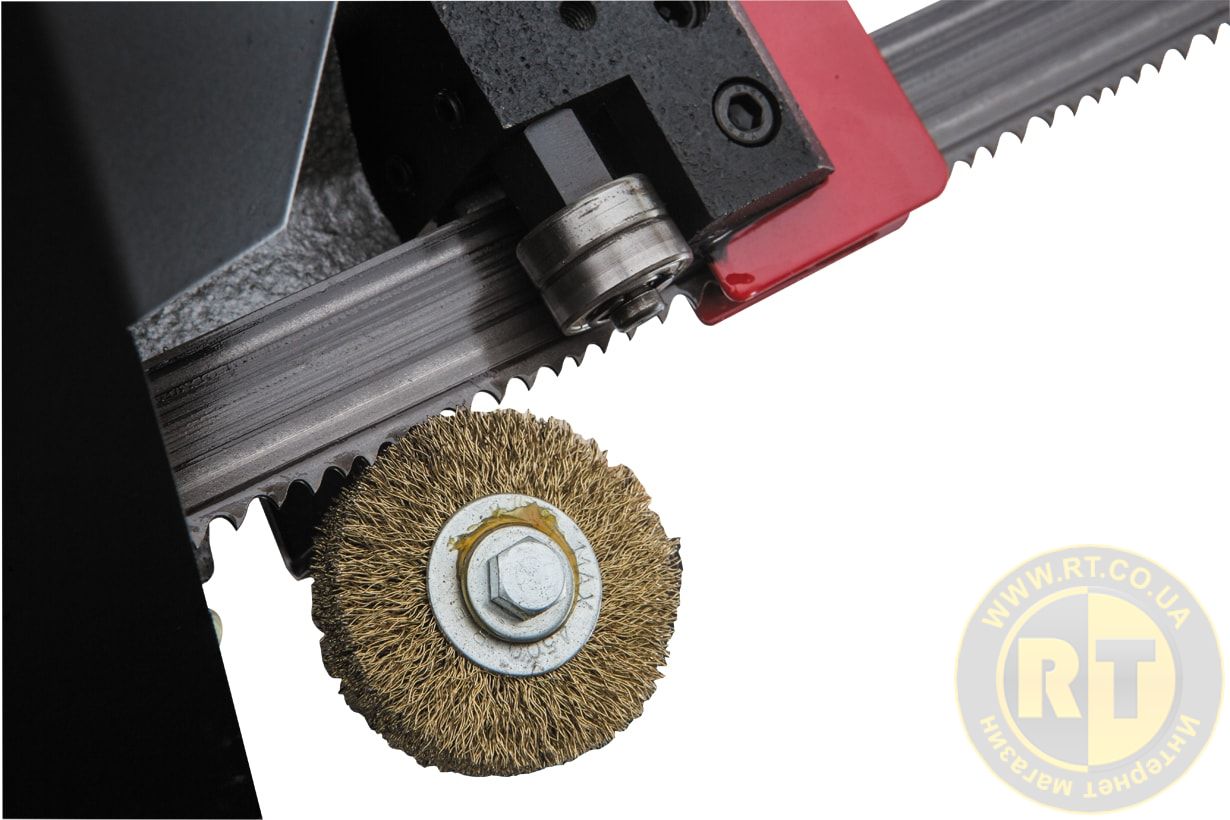

- Кордщетка для очистки полотна от большой стружки, которую не вымоет СОЖ
Описание:

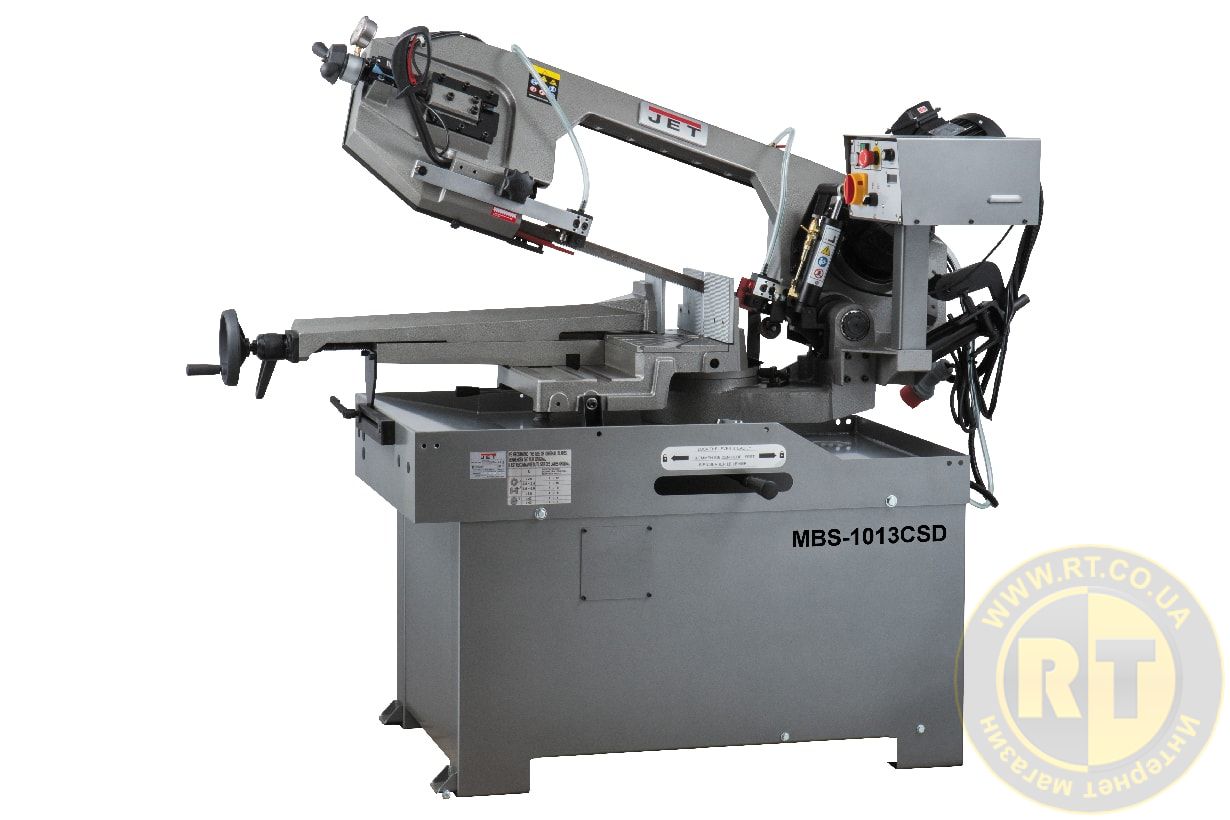

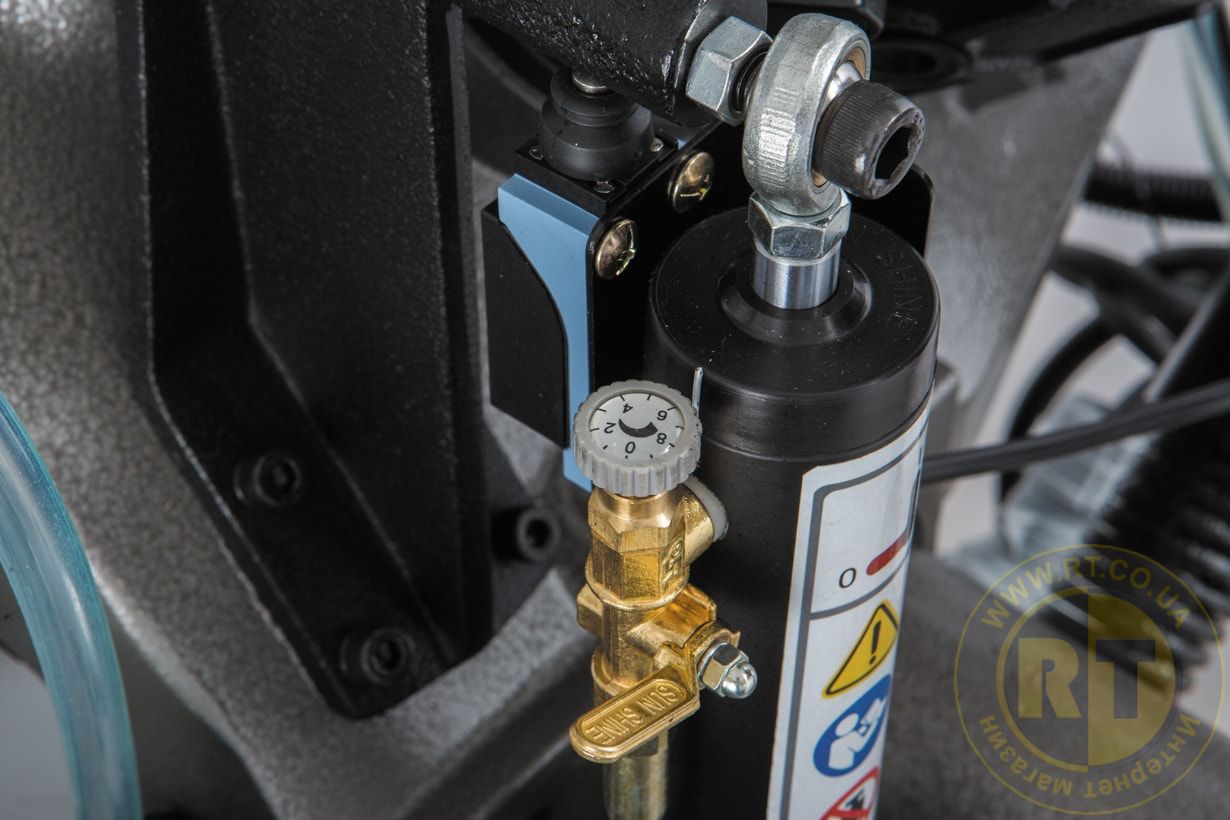

Ленточнопильный станок MBS-1013CSD представляет собой модель станка европейского типа, используемую для пиления заготовок большого диаметра. Станок применяется серийных работ по производству. Конструкция оборудована поворотной рамой, обеспечивающей пиление заготовок под разными углами. Максимально допустимый диаметр заготовок при пилении под прямым углом составляет 270 мм. Допускается поворот консоли вправо на 60° для работы с заготовками диаметром 150 мм. Есть возможность поворота рамы налево на 45 0 . Станок оборудован системой гидроразгрузки, позволяющей осуществлять плавное опускание рамы в рабочую зону, снизить усилия оператора во время подъема консоли. Регулировка давления гидроцилиндра позволяет установить необходимую скорость опускания рамы, обеспечить необходимую силу прижима.

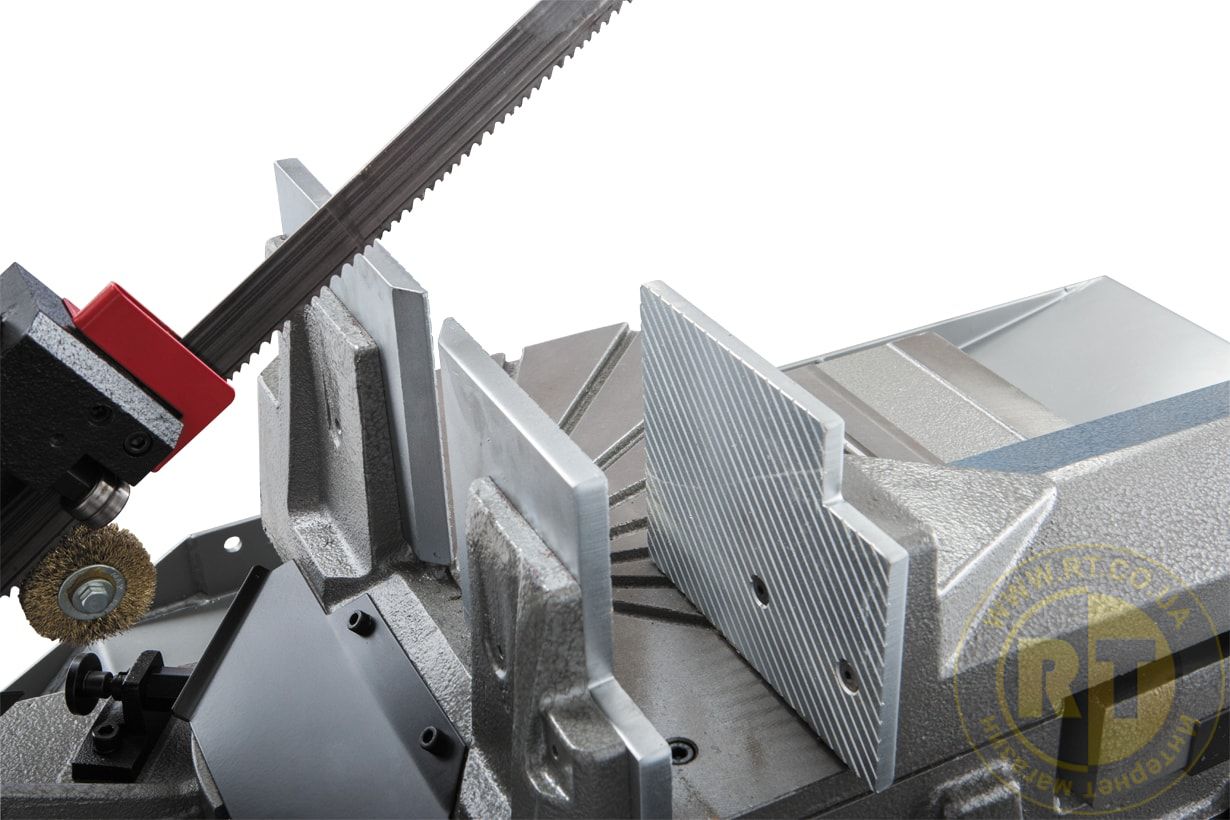

Модель станка оборудована быстрозажимными тисками, благодаря которым повышается производительность работ. Давление может передвигаться перпендикулярно движению ленточного полотна для обработки заготовок под разными углами.

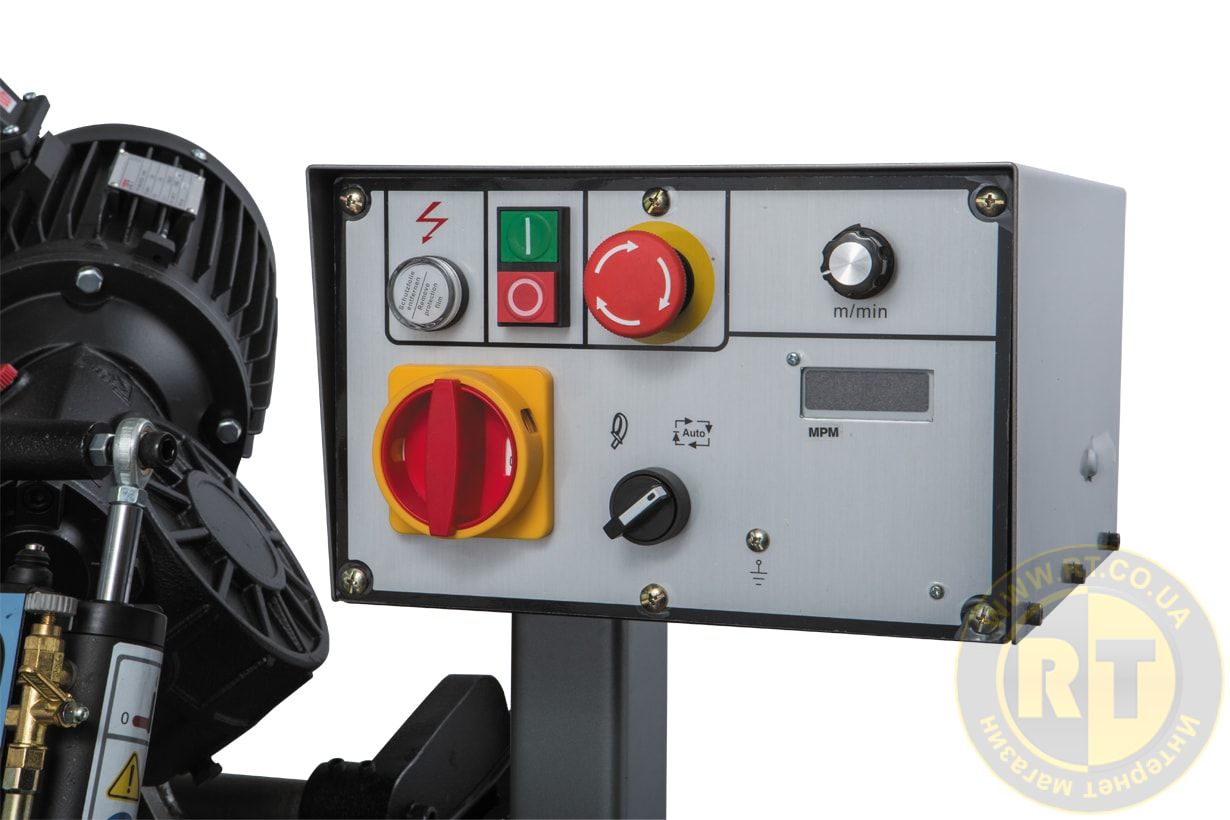

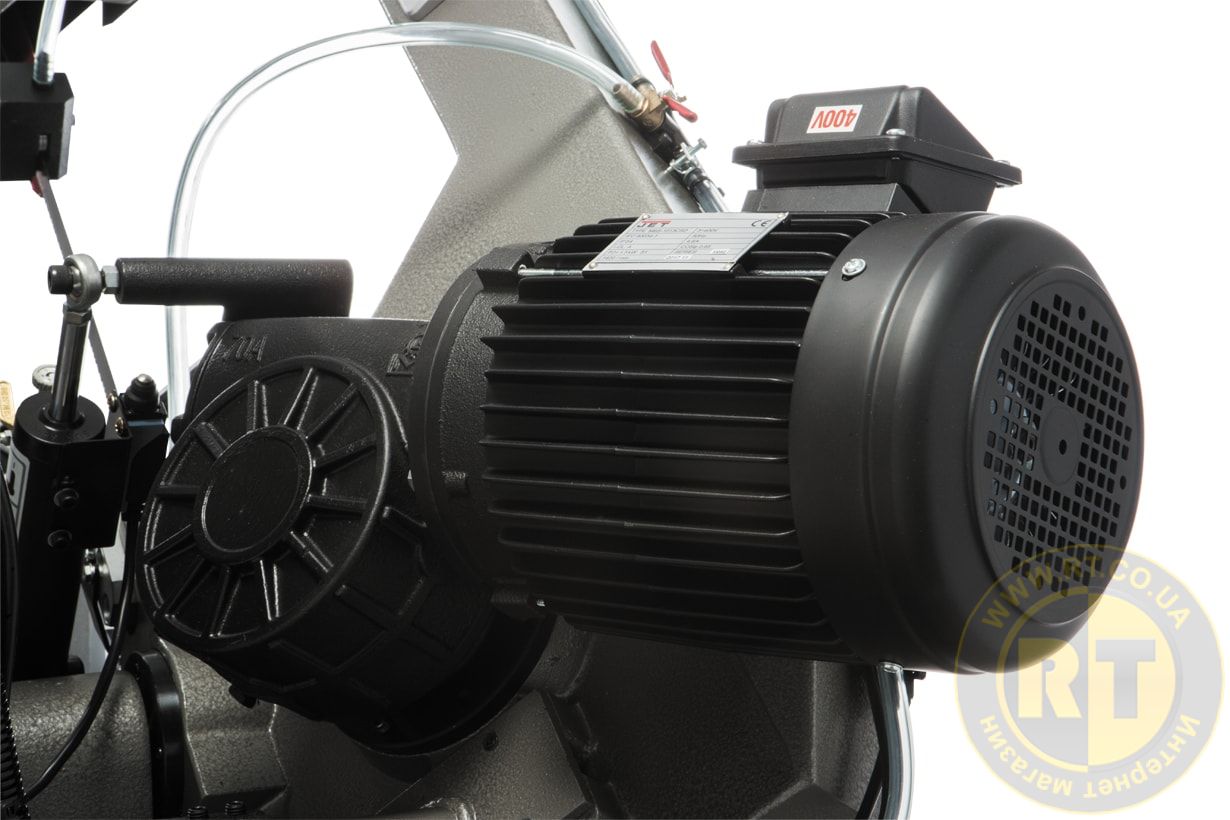

Моторная группа станка MBS-1013CSD оснащена мощным экономичным электродвигателем – 1,5 кВт, работающим в разных режимах. Плавная регулировка скорости движения ленточного полотна достигается благодаря частотному преобразователю. Станок обеспечивает скорость движения ленточного полотна в диапазоне 26-85 м/мин в зависимости от материала обрабатываемой заготовки и диаметра. Скорость движения холста освещается на дисплее. Управление процессом осуществляется с пульта управления, расположенного рядом с моторным кожухом. Станок оснащен кнопкой экстренной остановки. Качество распила, безопасность работы обеспечивается представлением СОЖ непосредственно в зону резки.

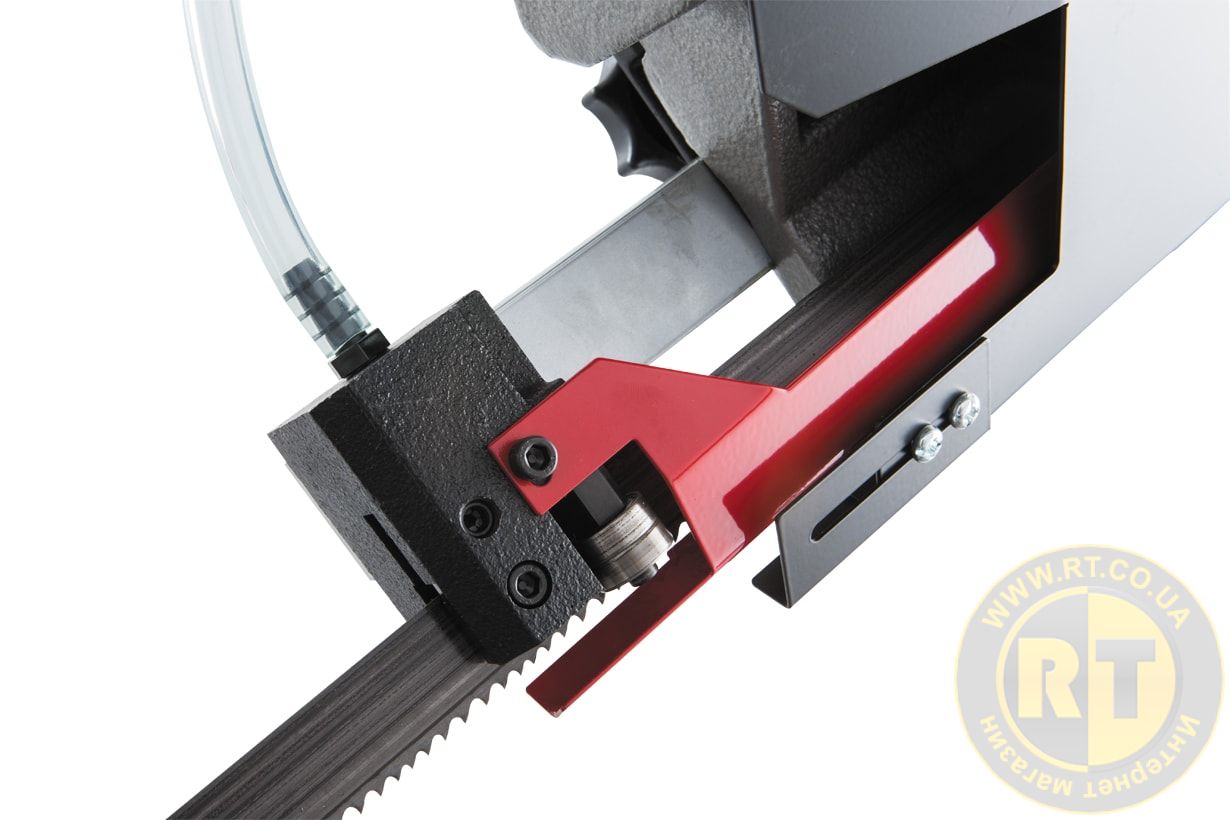

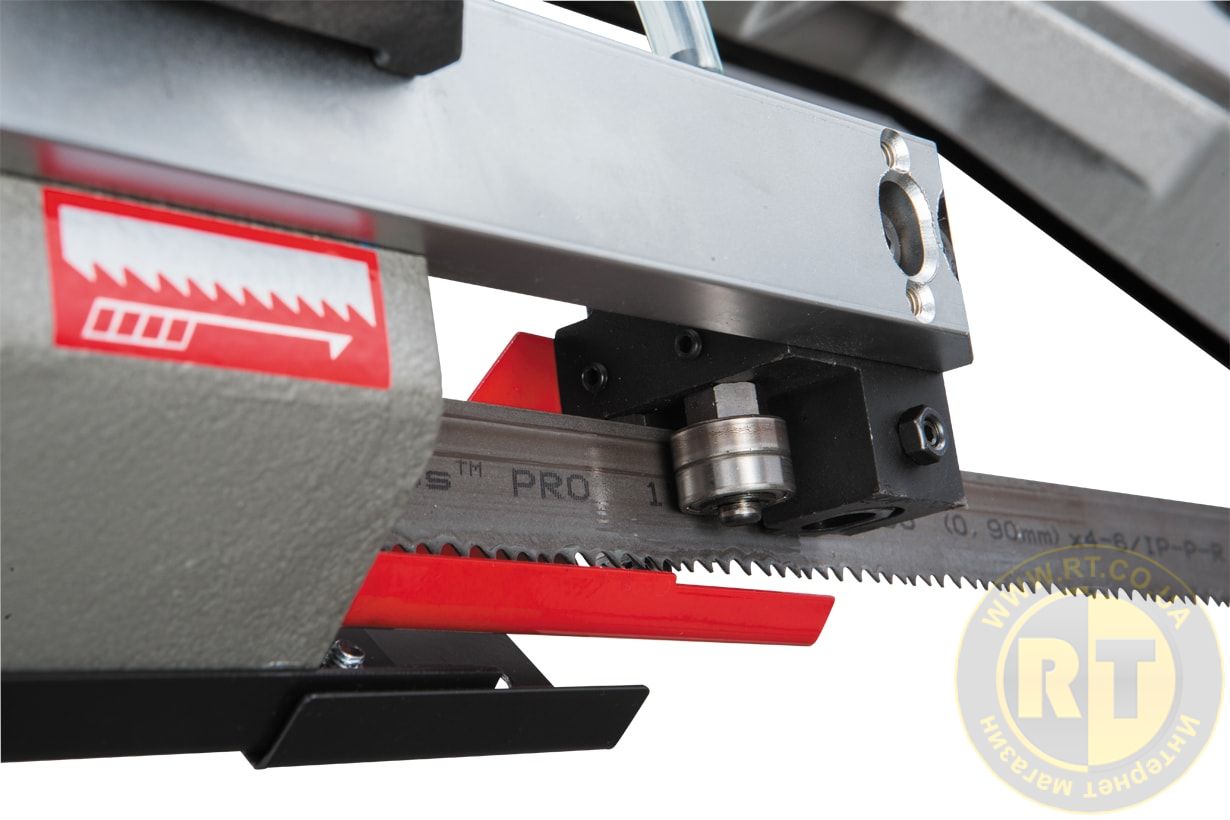

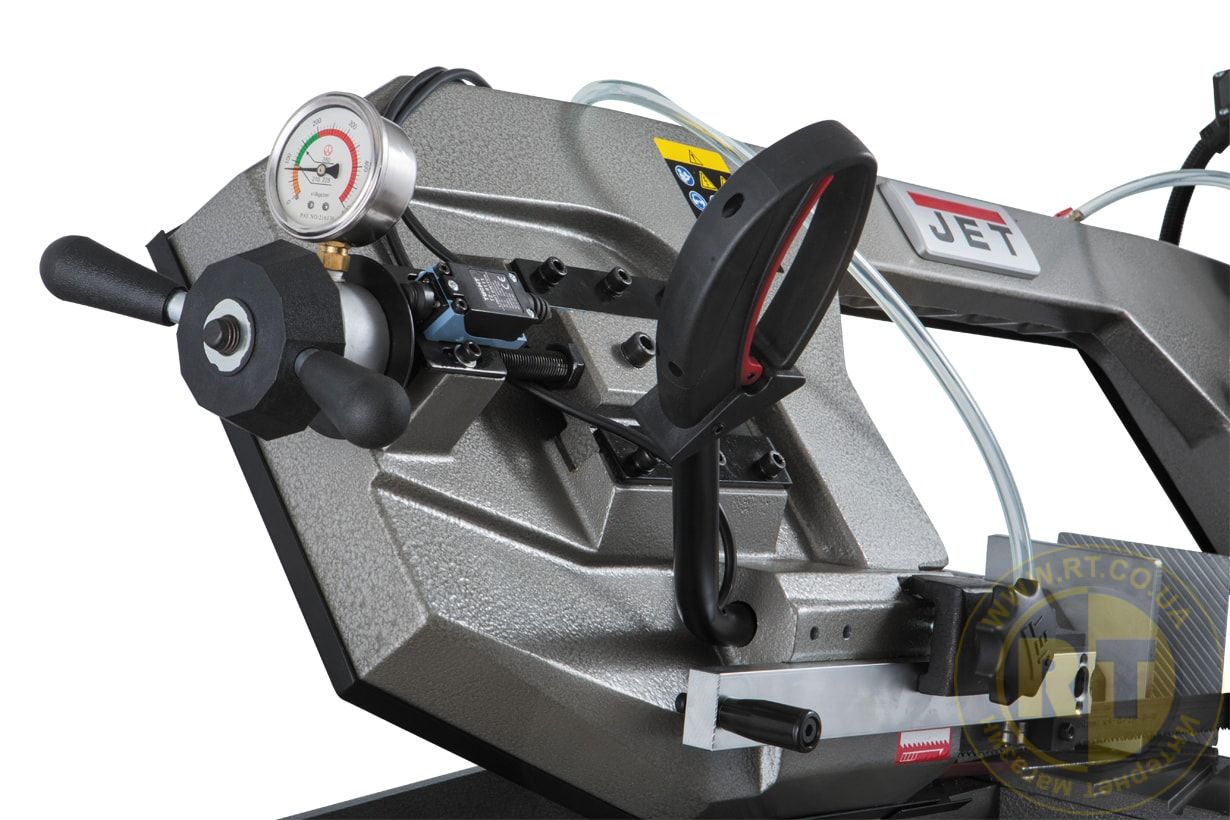

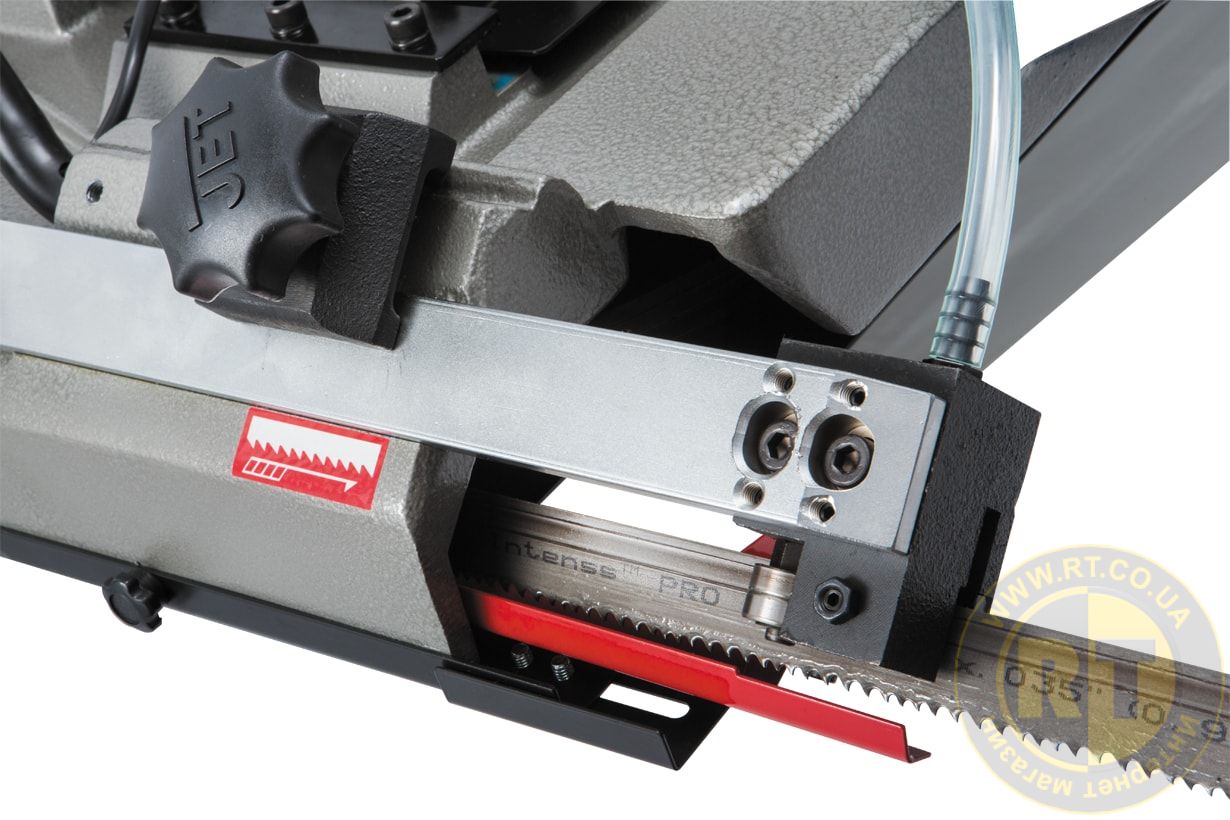

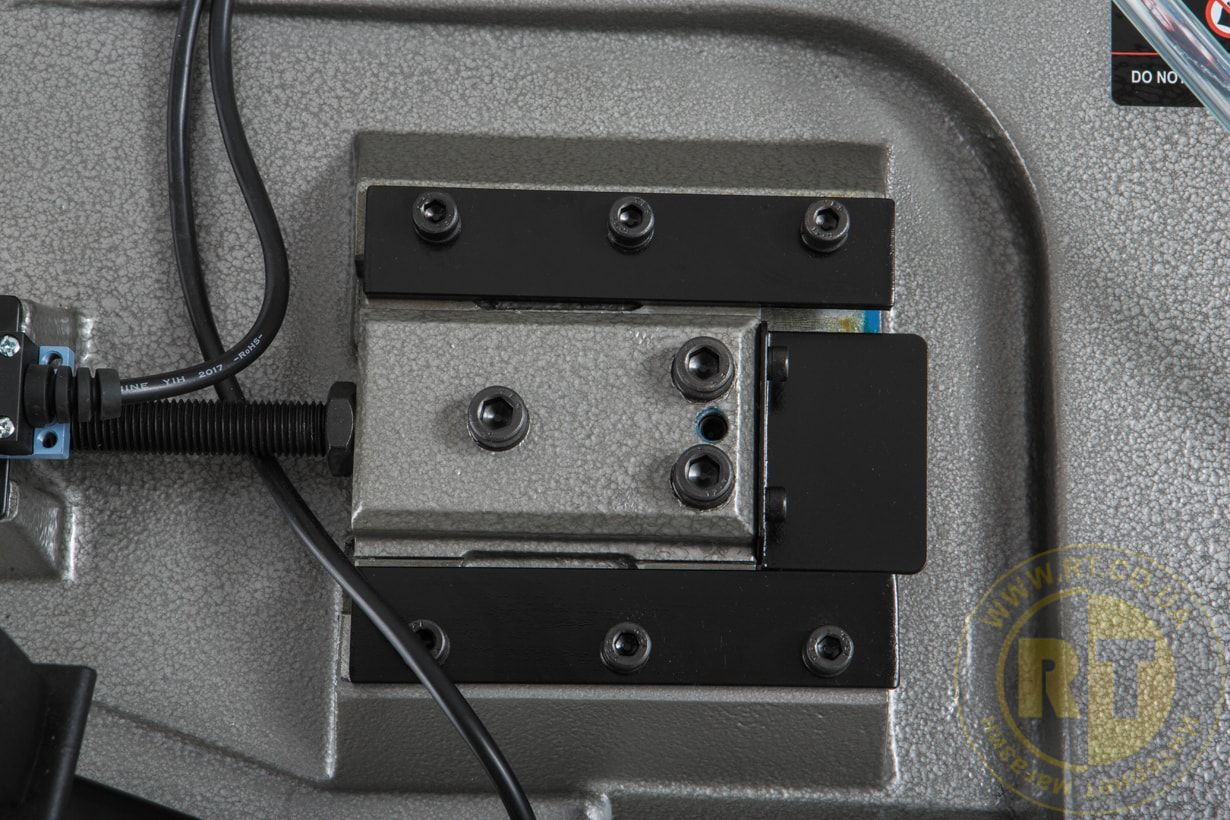

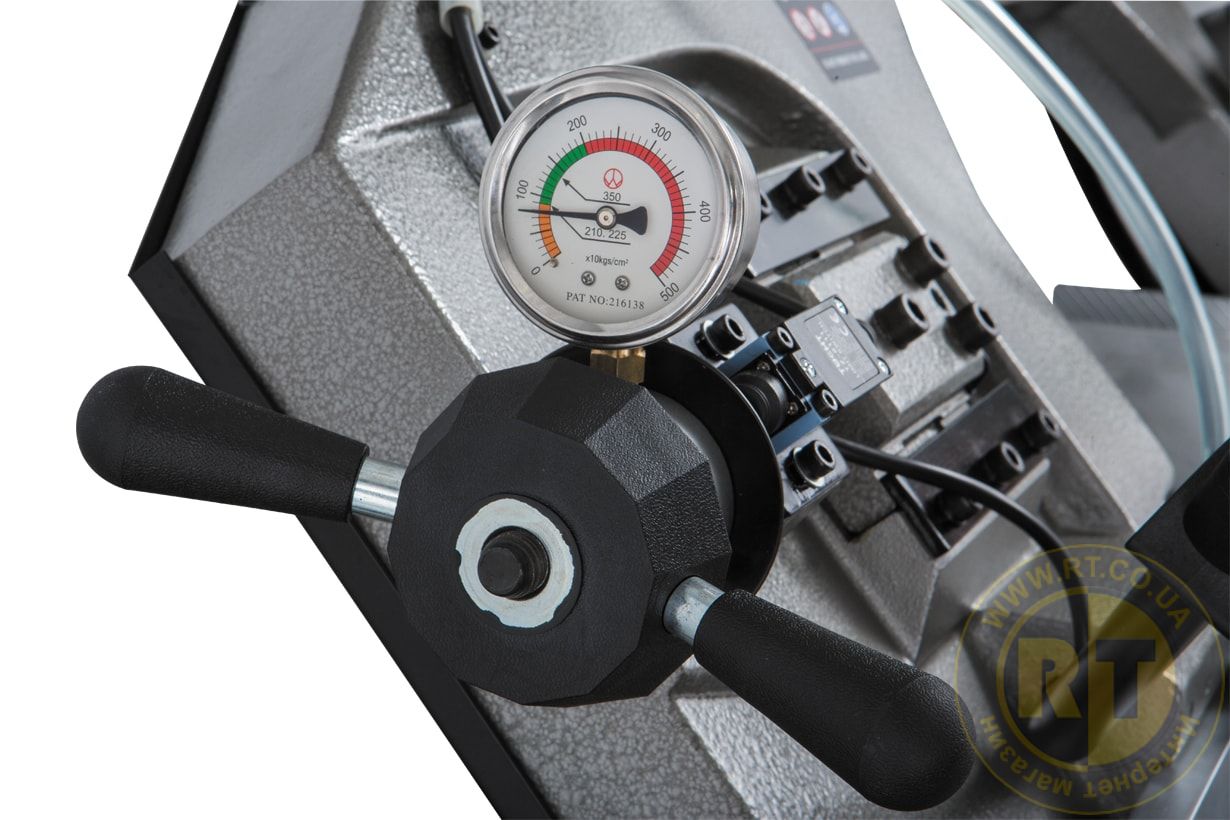

Станок имеет направляющие, передвигающиеся по консоли и регулирующие проход полотна в зависимости от диаметра заготовки. В направляющих установлены подшипники и сухарики, осуществляющие позиционирование ленточного полотна под углом 90 0 к обрабатываемой заготовке. Сила натяжения полотна определяется показаниями тензометра и регулируется вручную. Станок MBS-1013CSD в снаряженном состоянии весит 360 кг.
