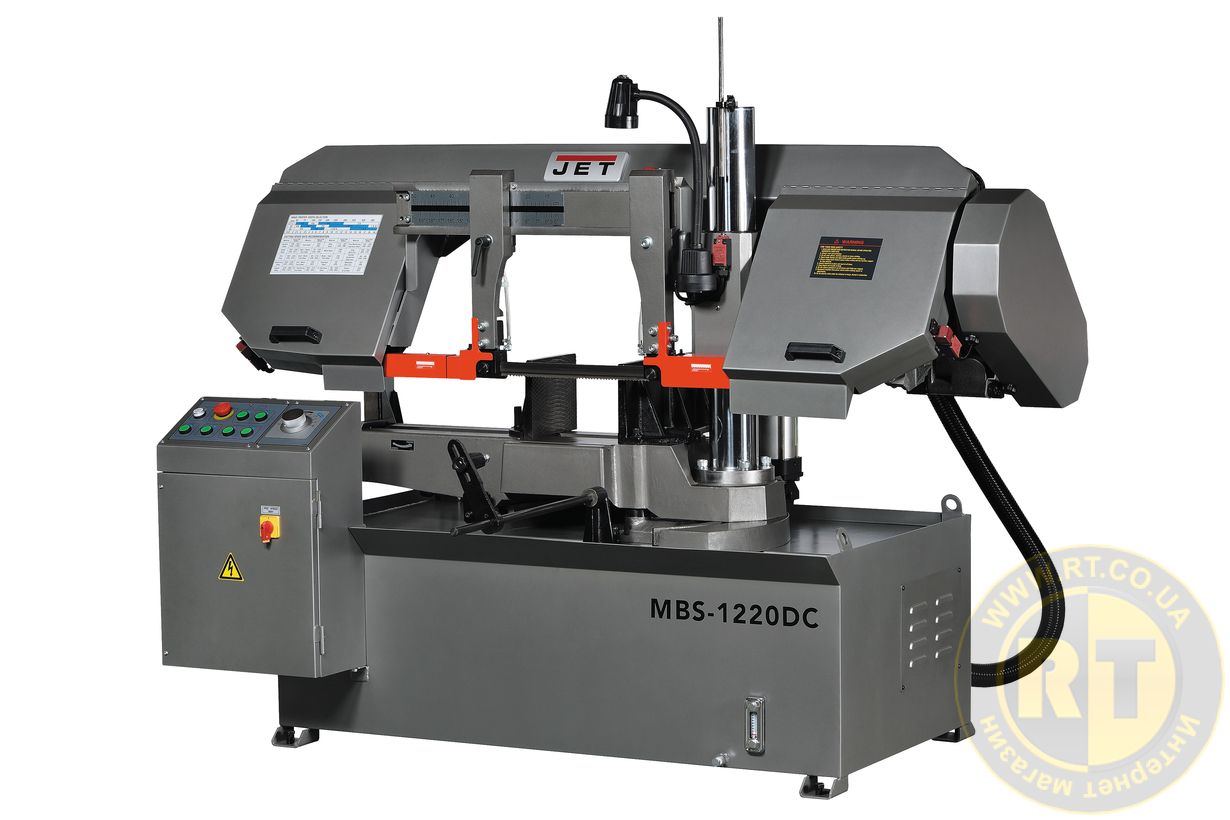

Ленточнопильный станок по металлу JET MBS-1220DC

Ленткопильный станок по металлу JET MBS-1220DC

Характеристики

• Напряжение, 400
• Резка под углом (диапазон поворота пильной рамы) -45°/0°
• Макс. Ø обработки при 90º Ø300 мм
• Мощность двигателя, кВт 2,2
• Зона обработки при 90° Ø300 мм, □300х300 мм □300х432 мм
• Зона обработки при +45° справа Ø300 мм, □255х255 мм □203х300 мм
• Размеры ленточного полотна, мм 34 х 1,1 х 3950 мм.
• Скорость движения полотна, м/мин 22, 40, 58, 84
• Высота рабочего стола, мм 680
• Объем бака СОЖ, л 25
• Ширина ленточного полотна, мм 34
• Длина, мм 2100
• Ширина, мм 1100
• Высота, мм 1400
• Масса, кг 740
• Длина в упаковке, см 226
• Ширина в упаковке, см 126
• Высота в упаковке, см 165
• Масса в упаковке, кг 800

Особенности :

• Станок колонного типа
• Двухстойкая схема обеспечивает более производительную резку и равномерное усилие подачи.
• Полуавтоматический, высокопроизводительный станок для резки труб,
• профилей и заготовок сплошного сечения из черных и цветных металлов
• Работа с полотном шириной 34 мм.

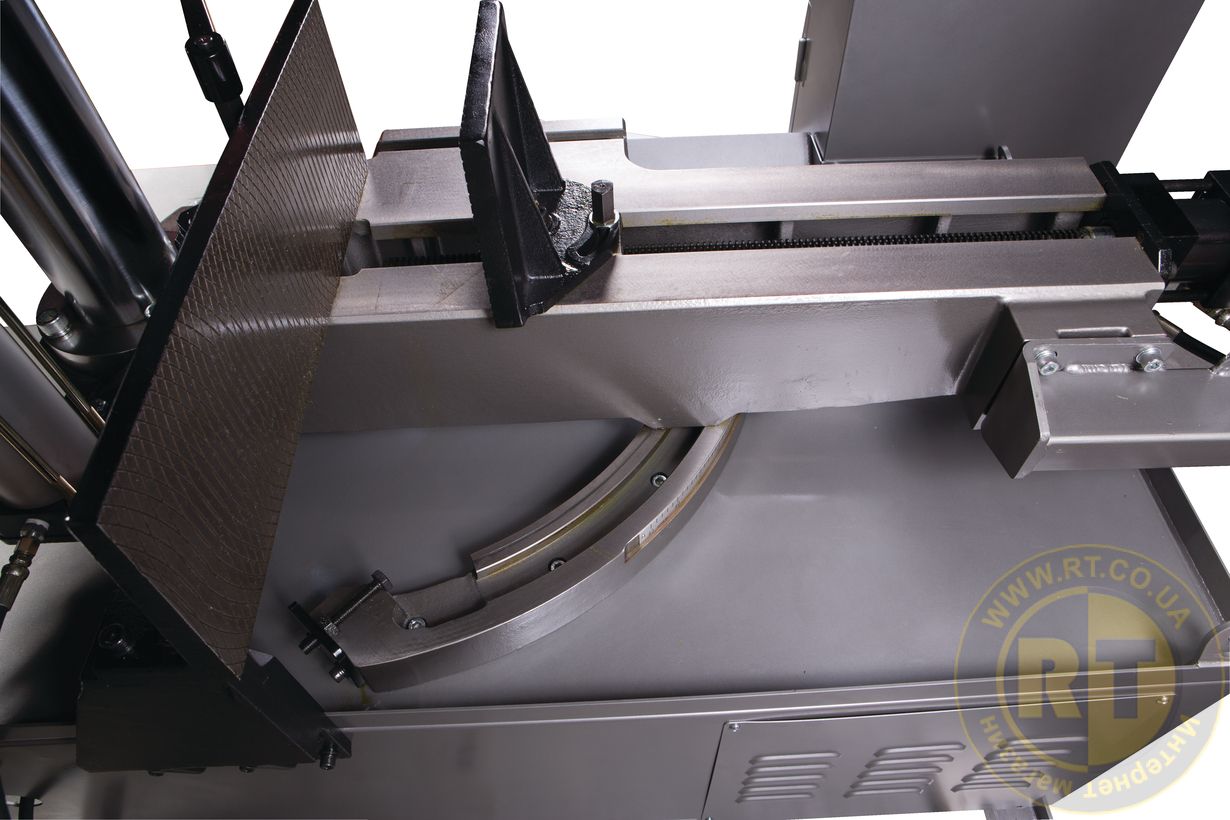

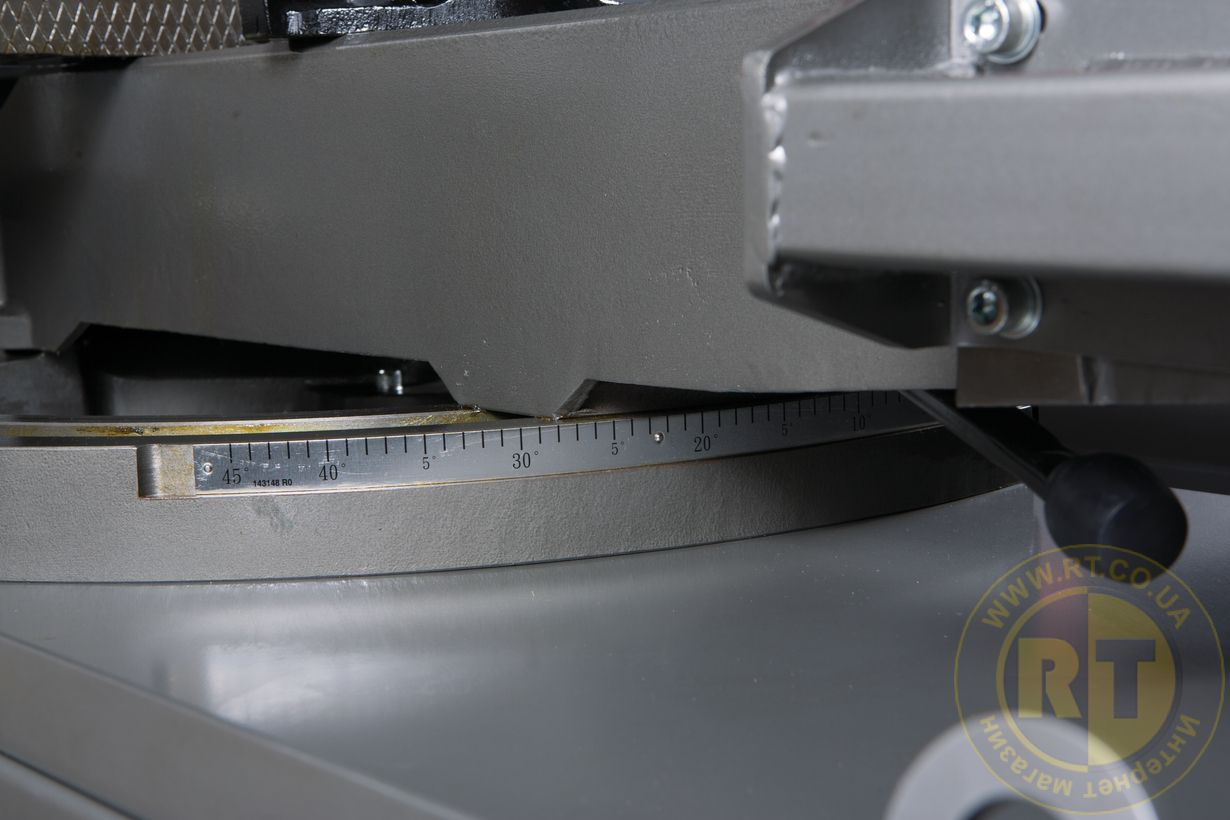

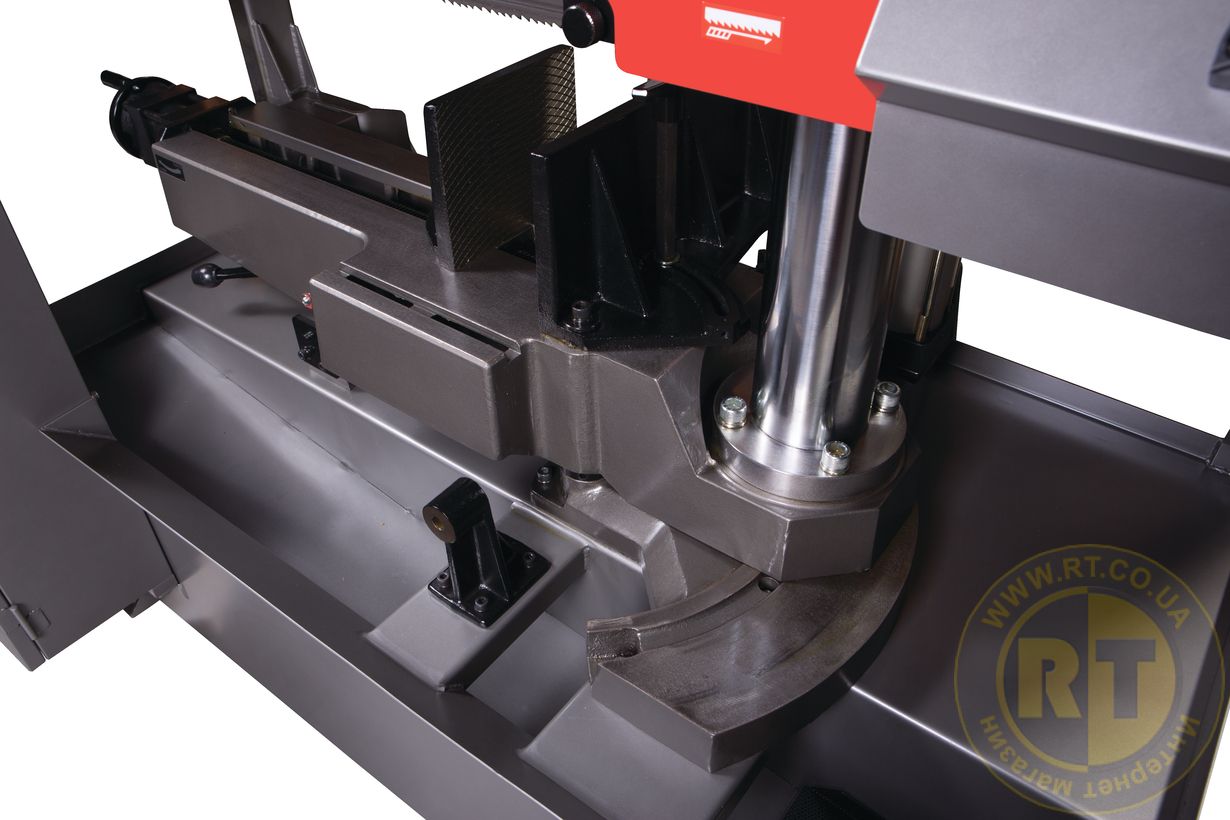

• Поворотная пилочная рама станка позволяет отрезать заготовки под углом до 45°.
• Мощный двигатель предназначен для работы в режиме длительной нагрузки
• Мощный редуктор для длительного срока службы
• 4-х скоростной режим движения ленточного полотна
• Комбинированные подшипниковые узлы направляющих холста.
• Легкая регулировка высоты подъема рамы

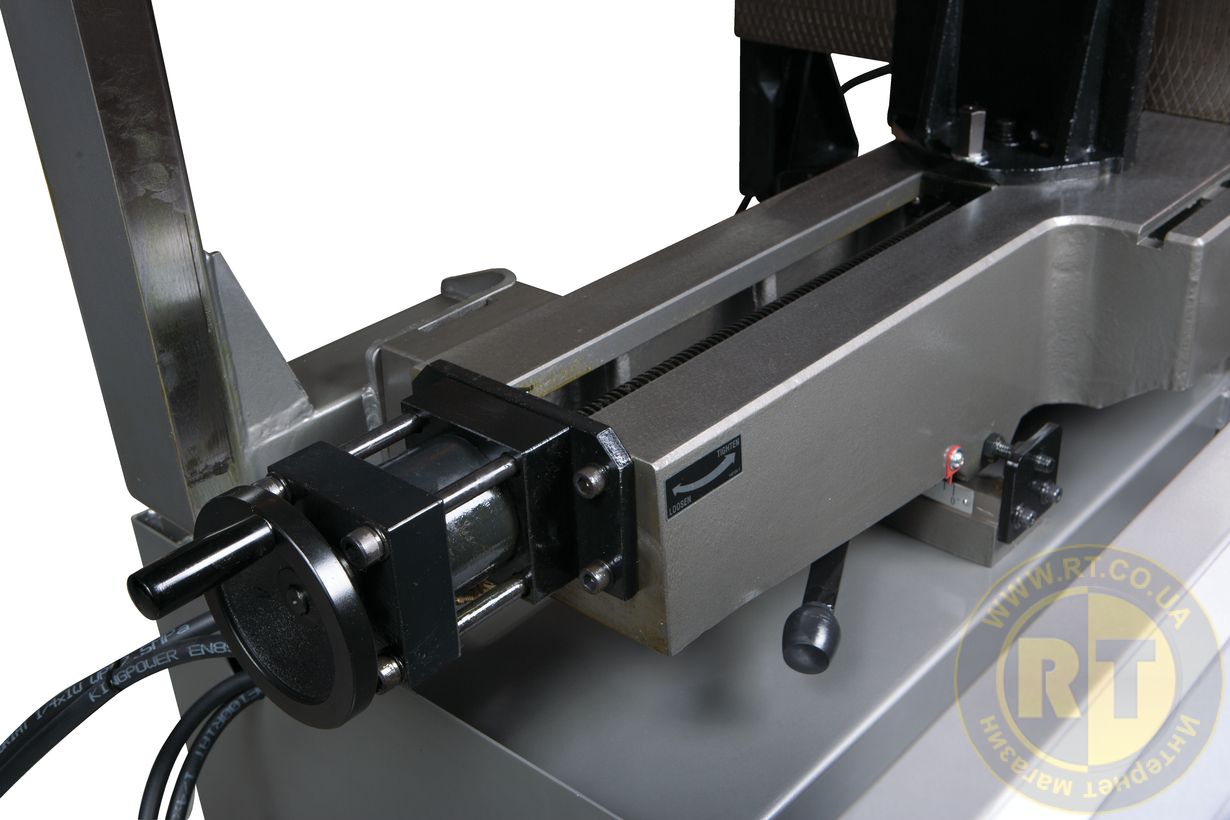

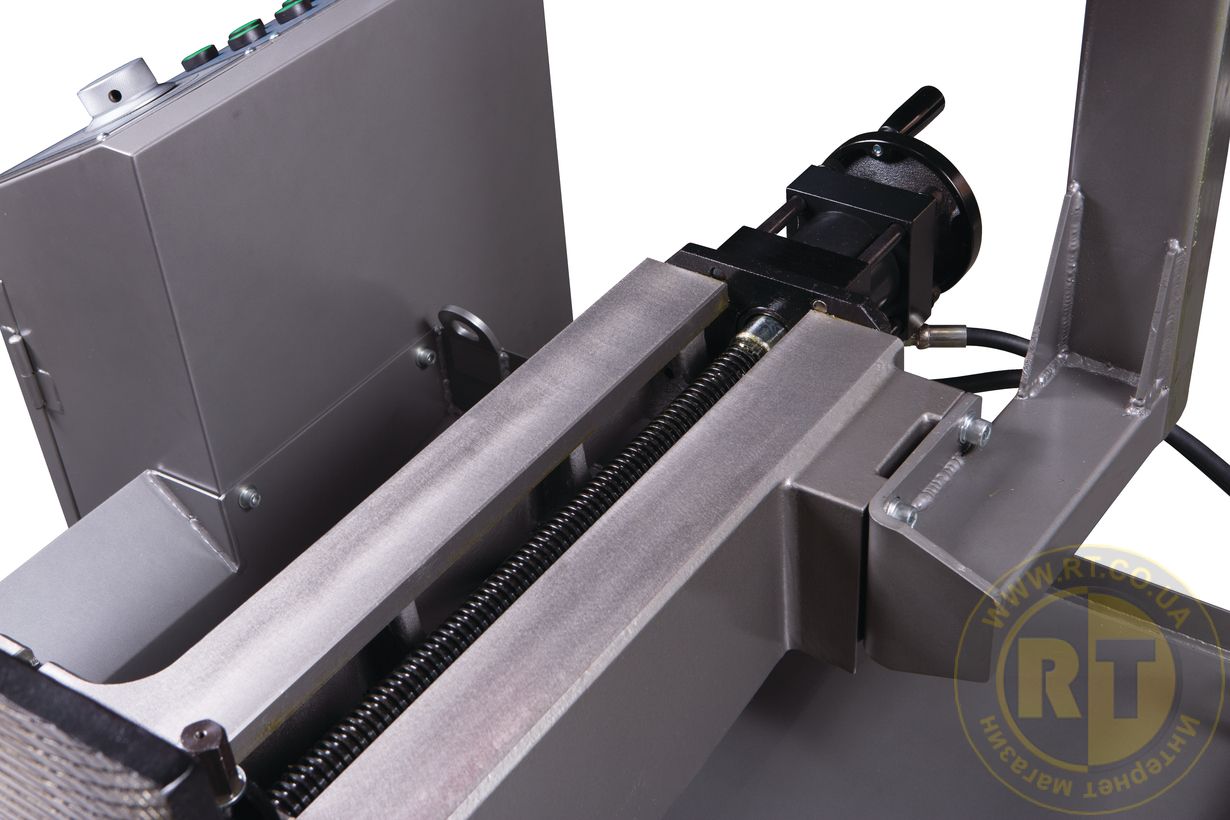

• Мощное усилие гидравлической губки тисков обеспечивает надежную фиксацию.
• заготовки
• Легкое управление, циклические операции
• Встроенная система подачи СОЖ

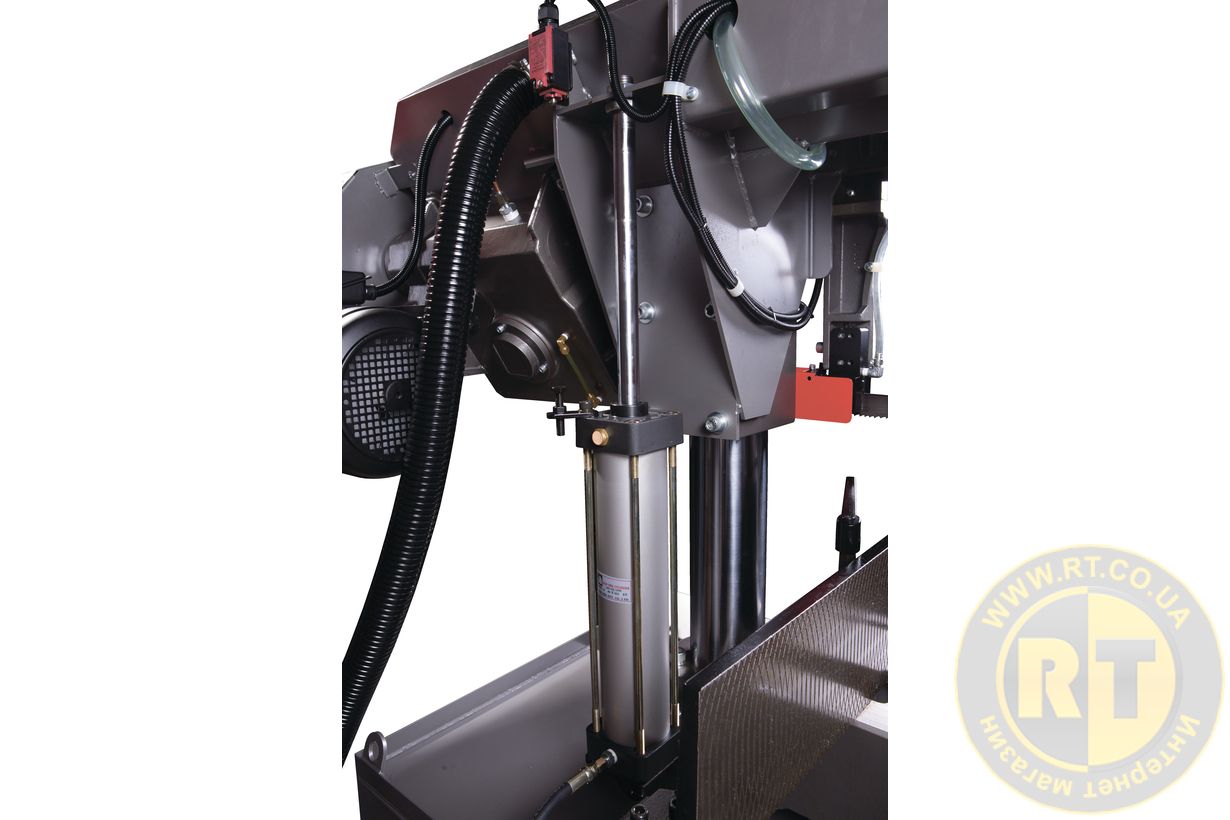

• Система гидравлики

Модель MBS-1220DC представляет собой модельный ряд ленточнопильных станков колонного типа, в которых вертикальное движение консоли осуществляется вдоль колонн. Наличие двух стоек позволяет производить длительную обработку на повышенных режимах подачи консоли. Станок имеет поворотную пильную раму, позволяющую производить обработку заготовок диаметром 300 мм под прямым углом и 255 мм при левом повороте рамы под углом 45 0 . Оборудование используется для промышленных серийных работ, способно производить обработку металлических круглых заготовок большого диаметра, прямоугольного сечения. Станок имеет гидравлическую систему, обеспечивающую движение консоли по вертикали, что позволяет использовать в конструкции гидравлические тиски мощного прижимного действия. Технологические возможности станка позволяют выполнять полный цикл обработки заготовок в полуавтоматическом режиме.
Ленточнопильный станок колонного типа тиска, губки которого осуществляют дожим заготовок с помощью гидроцилиндра.

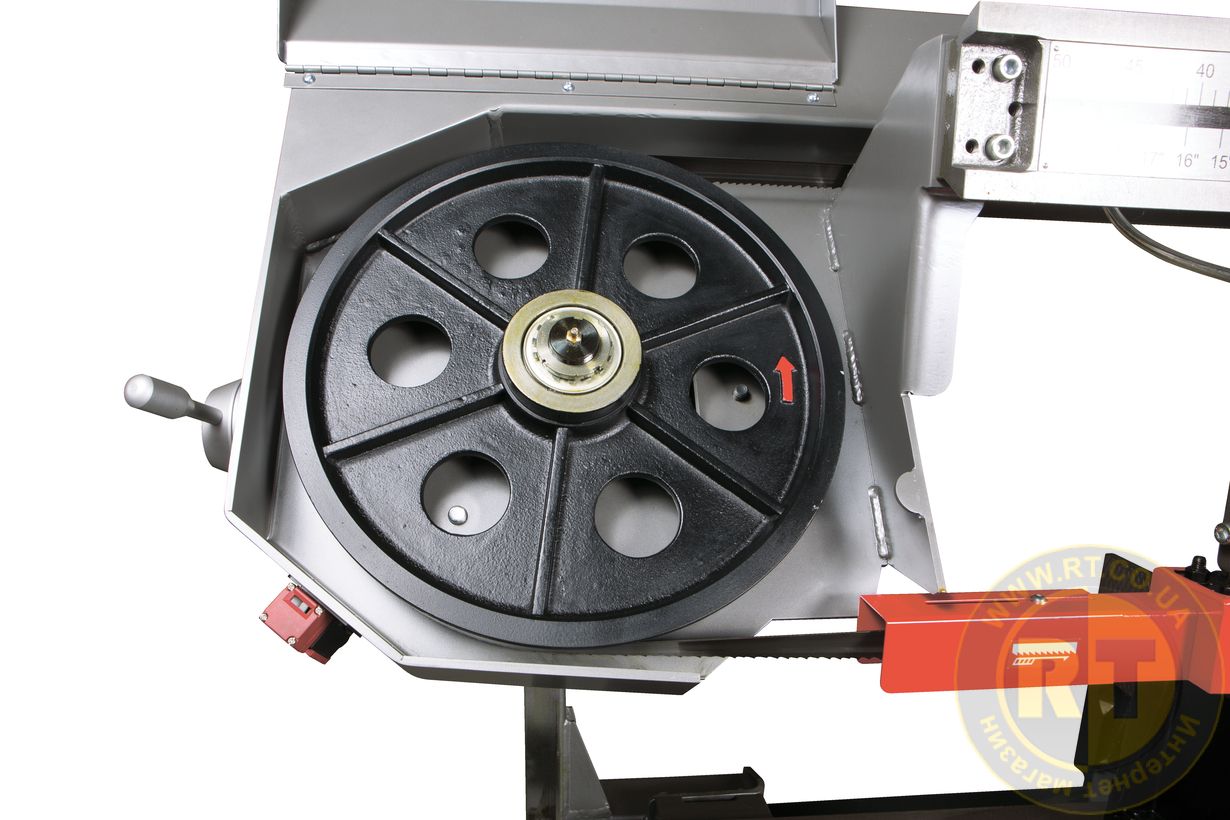

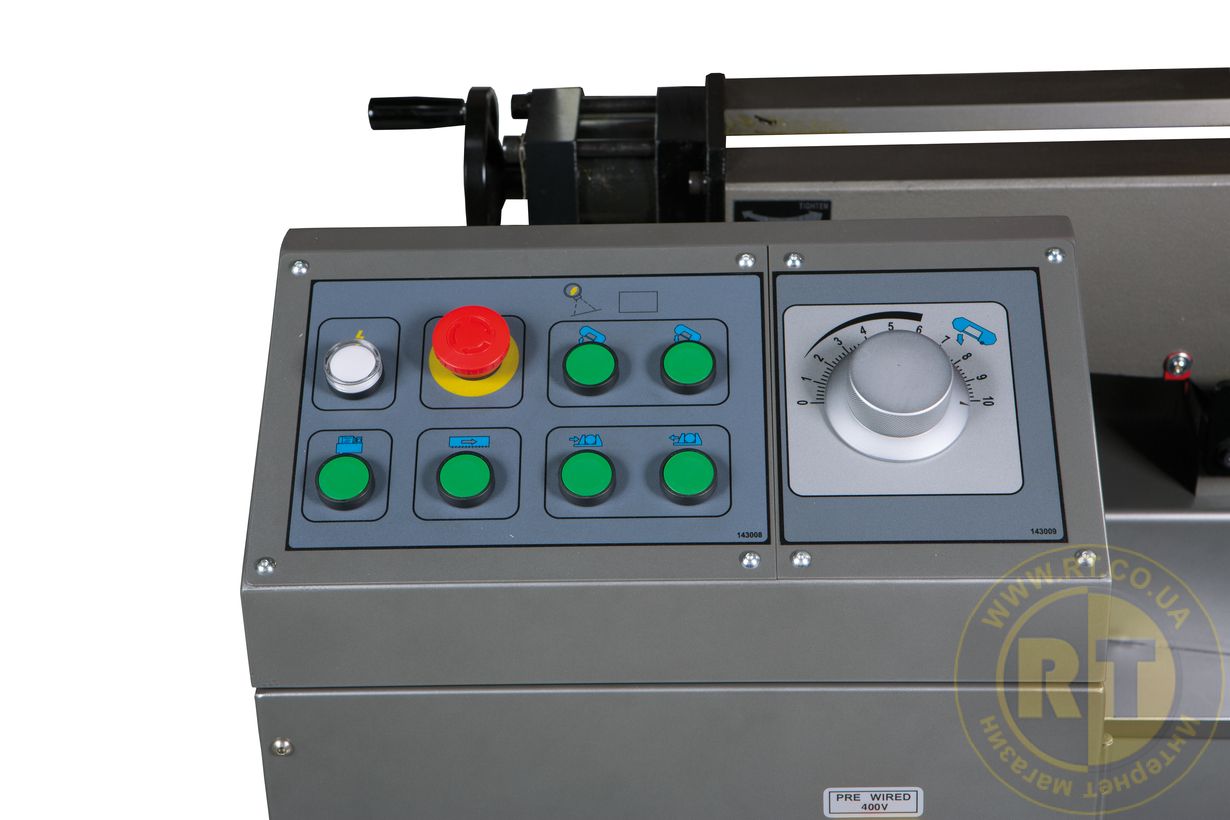

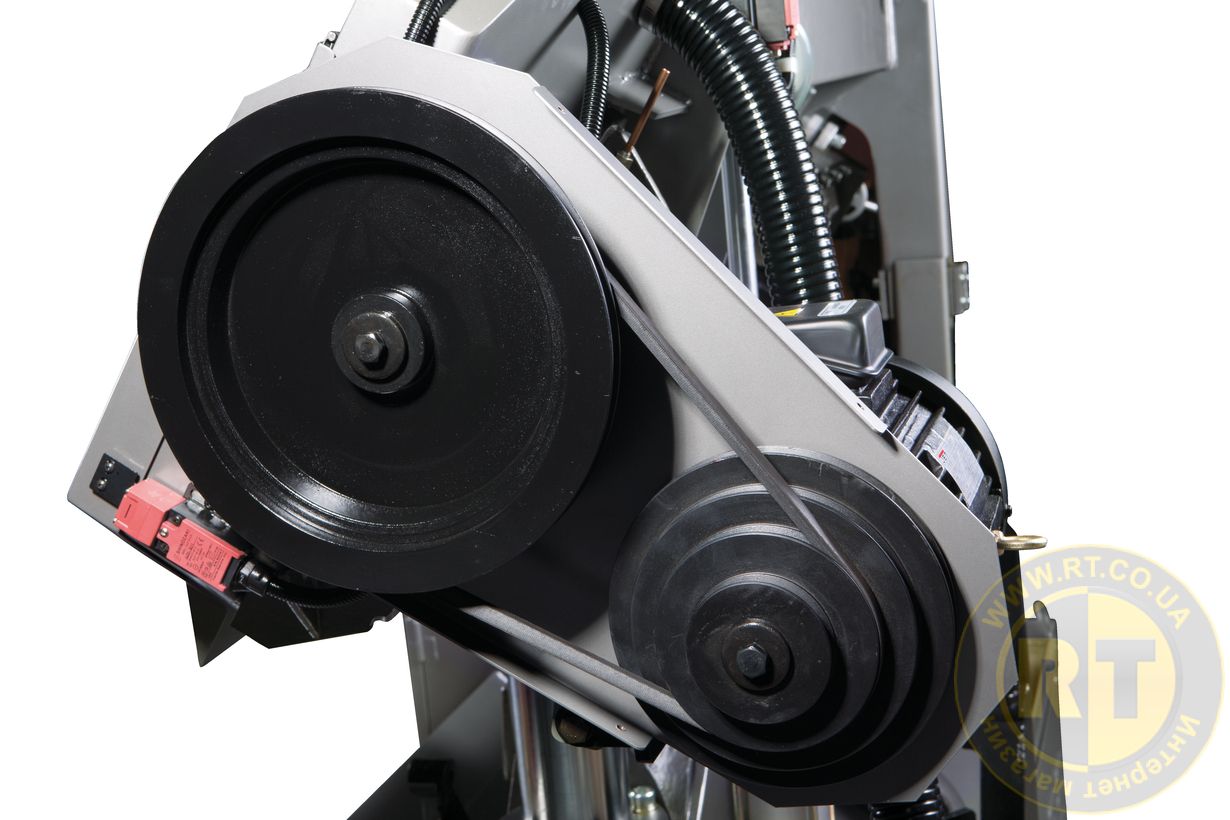

Модель MBS-1220DC оснащена мощным электродвигателем – 2.2 кВт, что обеспечивает с помощью редуктора плавное движение ленточного полотна. Наличие ременной передачи позволяет осуществлять работу станка в 4-х скоростном режиме. Диапазон скоростей составляет 22,40,58 и 84 м/мин, которые устанавливаются в зависимости от жесткости заготовительного материала. Управление работой станка осуществляется с пульта управления. Оборудование оснащено системой подачи СОЖ непосредственно в зону резки.

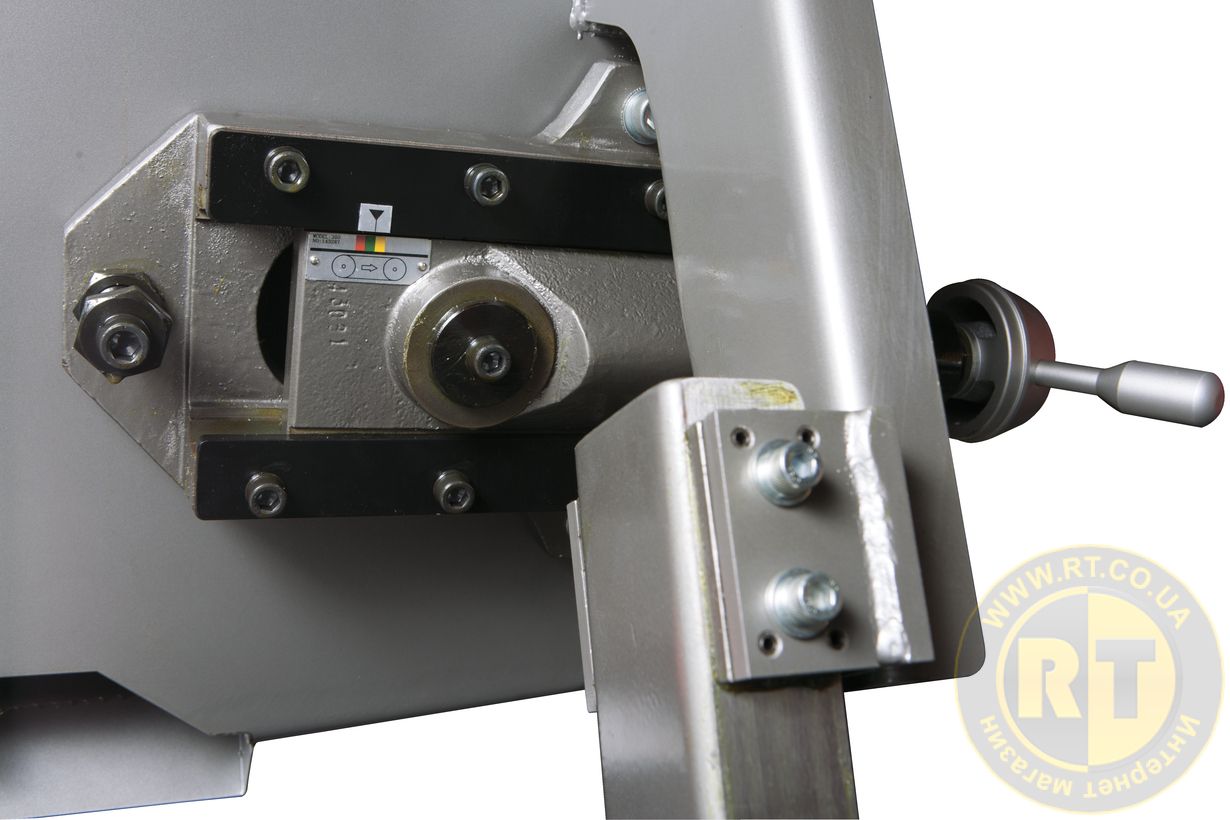

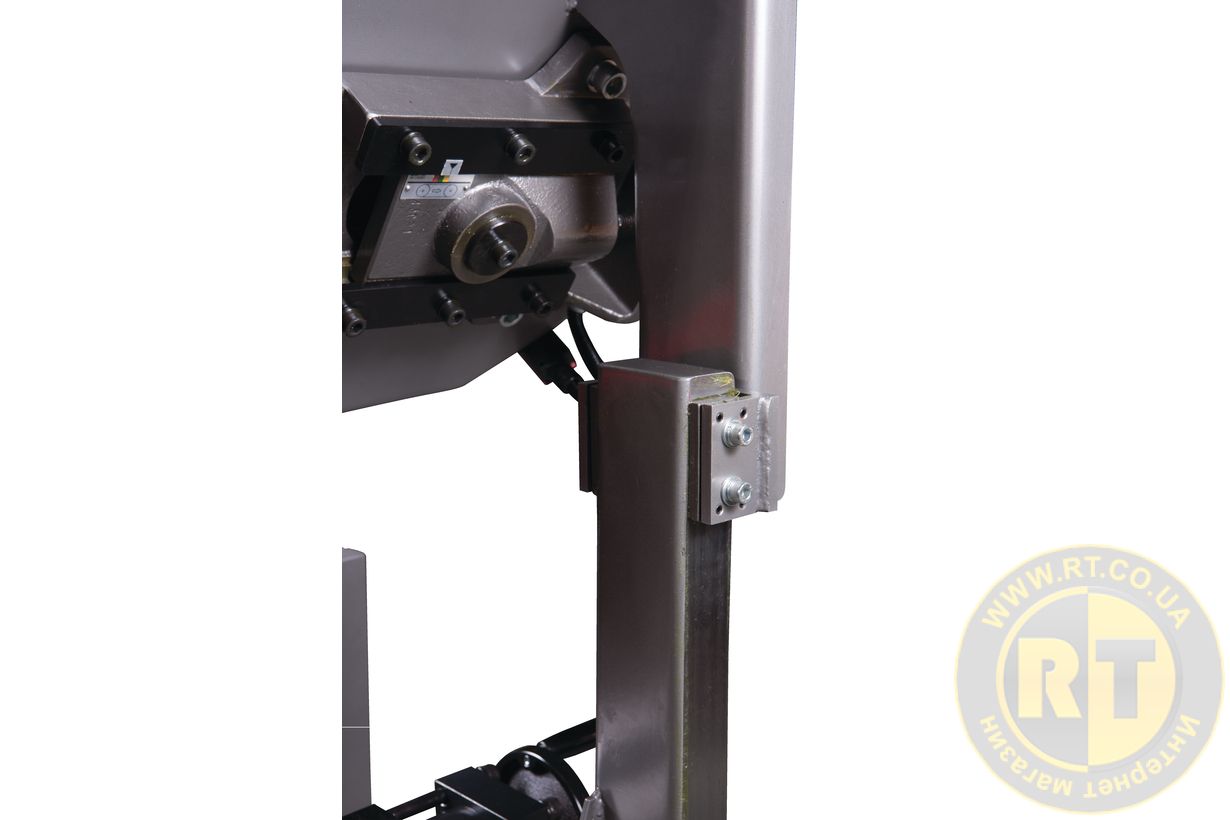

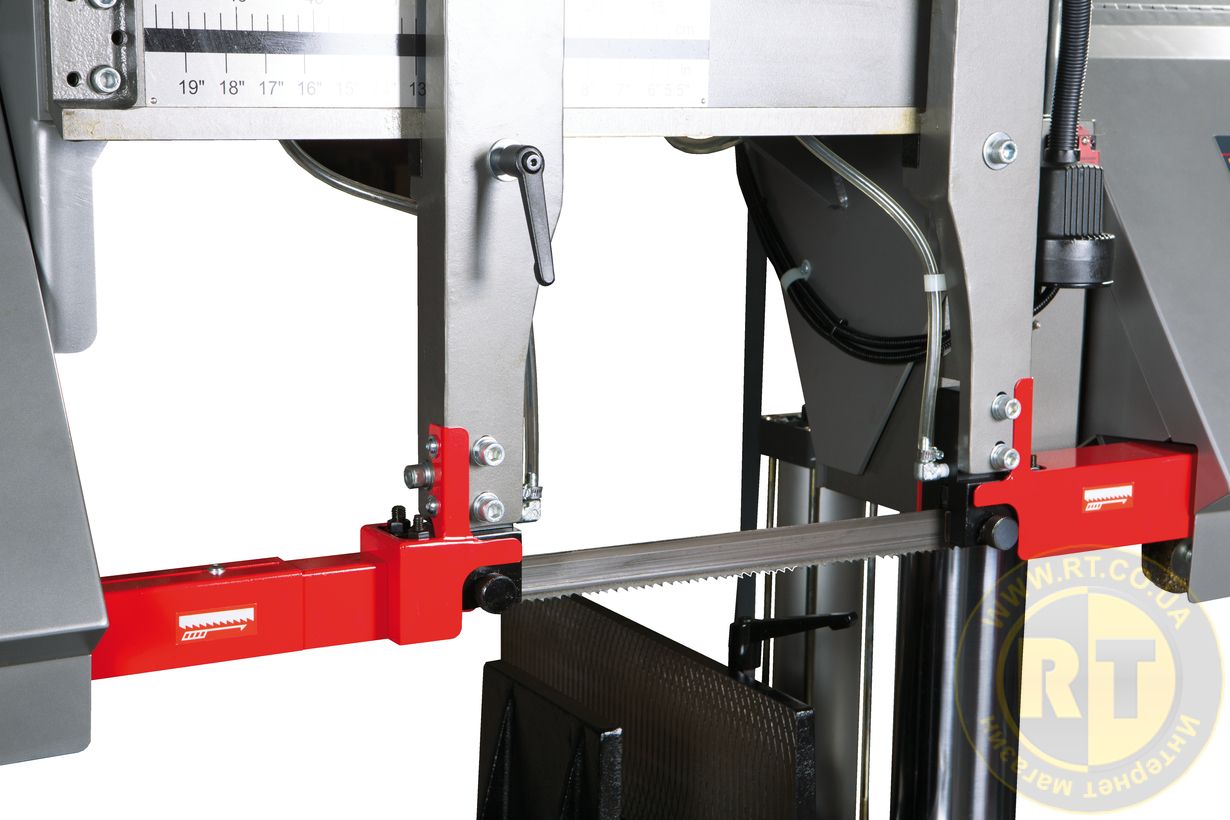

Тяжелая консоль перемещается в вертикальном положении, имеет направляющие, обеспечивающие проход полотна, предотвращающие введение полотна в процессе работы. Направляющие имеют подшипниковую группу, благодаря которой осуществляется фиксация ленточного полотна в необходимом положении по отношению к обрабатываемой заготовке. Станок установлен на крепкой и устойчивой основе. Вес всего оборудования составляет 645 кг.
