Циркулярная пила 400V, 1,5 кВт, JET JPS-10CS-T
Циркулярная пила JETJPS-10CS-T
Характеристики
- Напряжение, 400
- Потребляемая (исходная) мощность, кВт 2,5 (1,9) кВт
- Частота вращения пильного диска на холостом ходу, об/мин 4000 об/мин
- Наружный (посадочный) диаметр пильного диска, мм 254 (30) мм
- Наружный (посадочный) диаметр диска Dado, мм 200 (15,88) мм
- Угол наклона пильного диска 0-45°
- Максимальная глубина пропила под углом 0 и 45, мм 80 и 54 мм.
- Размеры рабочего стола (ДхШ), мм 685х508 мм
- Расширение рабочего стола слева (ДхШ), мм 685х305 мм.
- Расширение рабочего стола справа (ДхШ), мм 685х305 мм.
- Максимальная ширина заготовки при пилении с параллельным упором слева, мм 305 мм.
- Максимальная ширина заготовки при пилении с параллельным упором 915 мм.
- Диаметр вытяжного штуцера, мм 100 мм
- Длина, мм 1700
- Ширина, мм 985
- Высота, мм 975
- Масса, кг 127
- Длина в упаковке, см 103
- Ширина в упаковке, см 76
- Высота в упаковке, см 109
- Масса в упаковке, кг 153
Комплектация
- Пильный диск Z40
- Параллельный упор с направляющей
- Расширители рабочего стола слева и справа с чугунного литья
- Подвижный угловой упор с направляющей вдоль Т-образного паза
Особенности
- Система отключения при перегрузке
- Возможность установки пазового диска Dado
- Механизм блокировки вала для облегчения замены пильного диска
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа

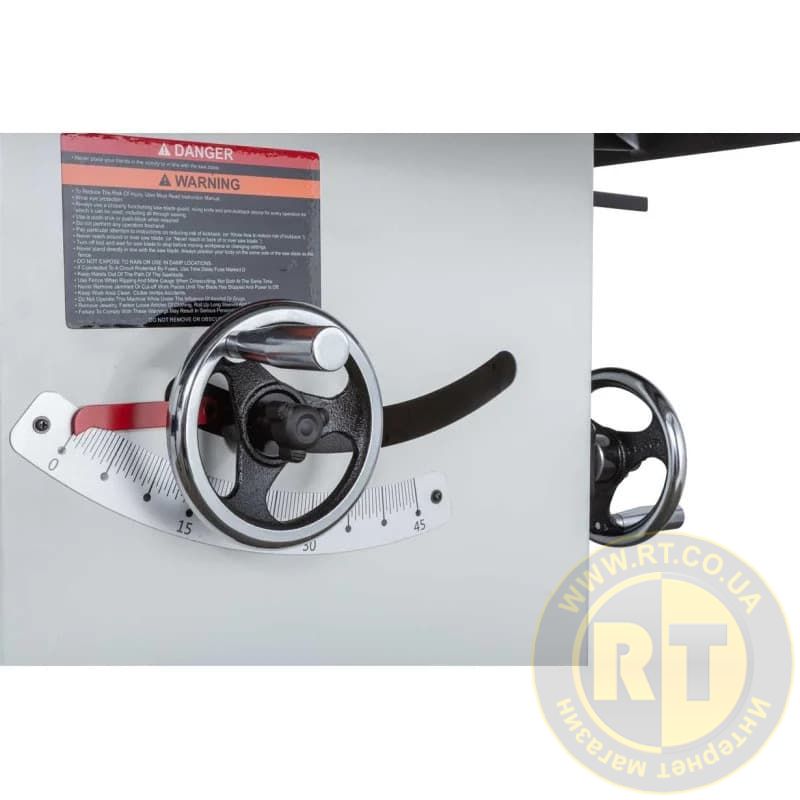

- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль Т-образного паза
- 2 колеса для облегчения транспортировки

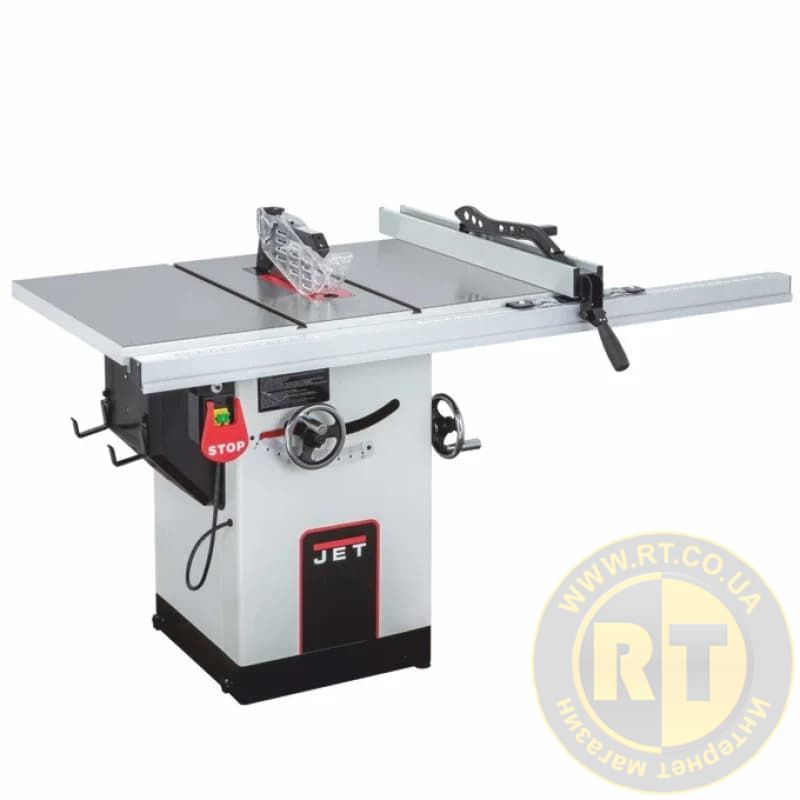

JPS-10CS-T (400 В) – профессиональная циркулярная пилка с диском 254 мм и чугунным рабочим столом. Модель представляет собой улучшенную модификацию хорошо известной JPS-10TSL и имеет ряд важных конструктивных особенностей.
Предусмотрена установка пазовых дисков Dado с посадкой 5/8 дюйма.
Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпирающимся вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента.
Имеется кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лиски, а на фланце профиль в ответ, препятствующий прокрутке под погрузкой и самозатягиванию гайки с чрезмерным усилием.

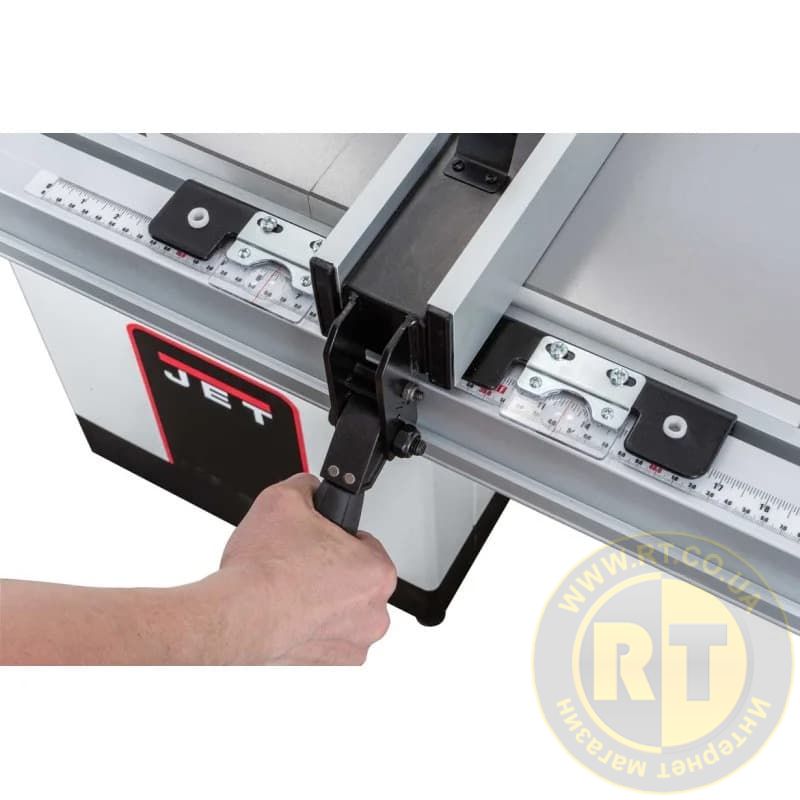

Параллельный упор с эксцентриковой фиксацией на алюминиевом профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска.
Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.

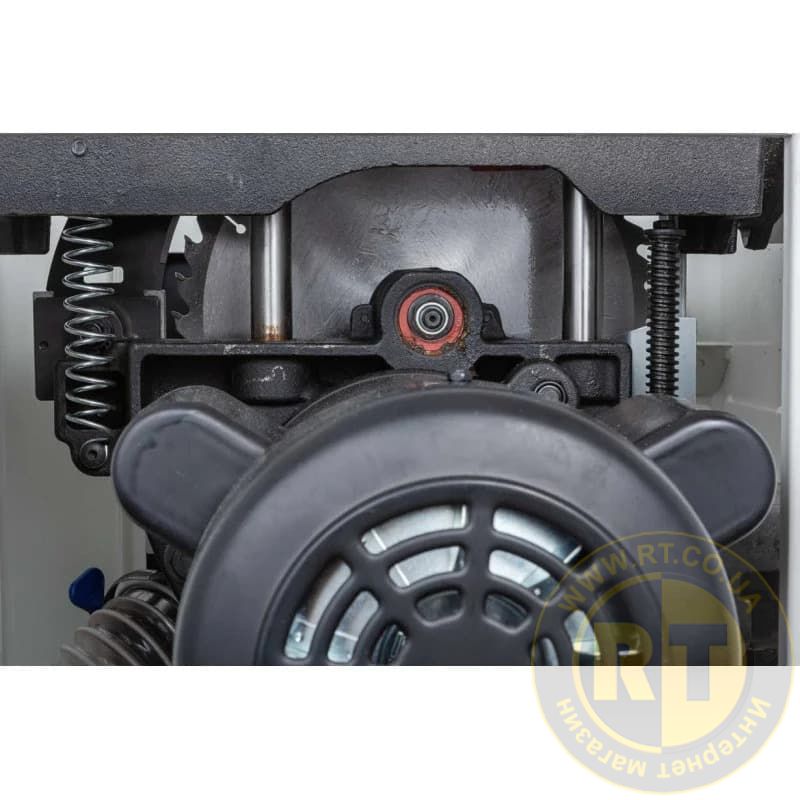

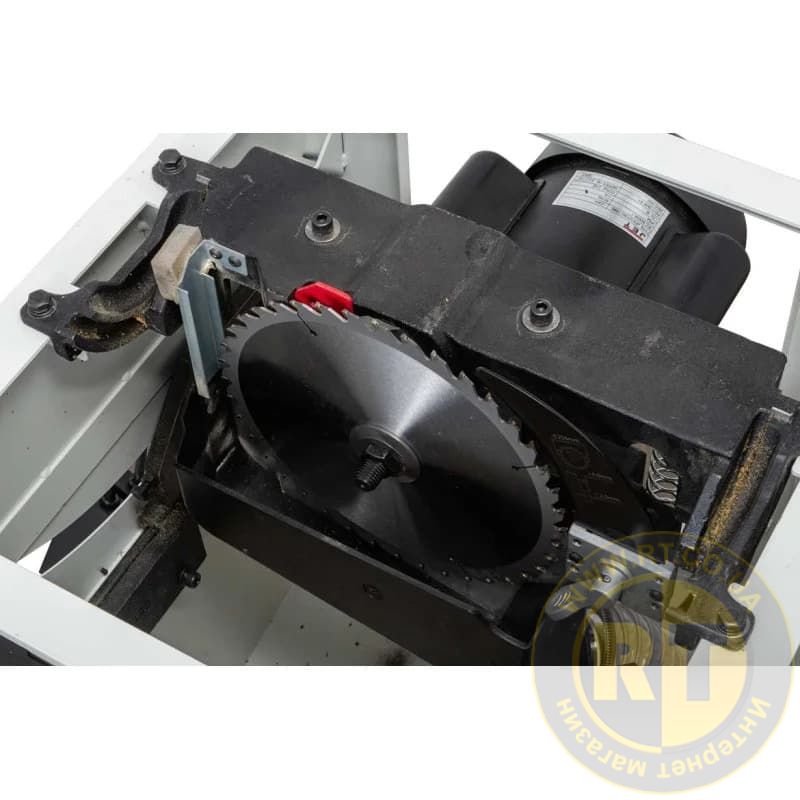

Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим ремнем по длине. Пильный модуль, изготовленный из чугуна, перемещается при регулировке высоты распила вместе с двигателем как одно целое.
Снизу диска на модуле установлен пылесборный кожух, подключенный гибким шлангом к подсоединительному патрубку системы аспирации. Наружный штуцер 100 мм на корпусе сочетает отвод опилок от диска и из внутренней полости кабинета.
Для облегчения перемещений мастерской предусмотрено два колеса с фиксацией. Это позволяет, не прикладывая больших физических усилий, поднять станок за направляющие и перекатывать на нужное место.
Внешний дизайн хорошо проработан: для всех часто используемых вещей (параллельный и угловой упоры, защитный кожух, нож, расклинивающий ключ, для фланца) предусмотрены кронштейны.
